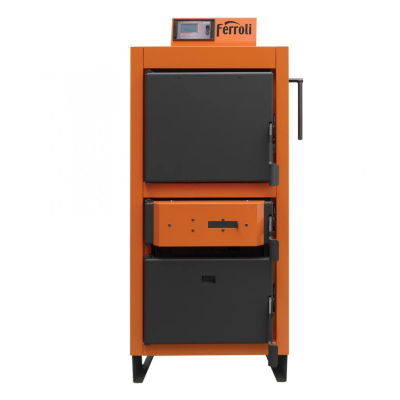

Centrala pe lemne cu gazeificare Ferroli CGF Pro 32 kW

Avantajele centralei Ferroli CGF PRO 32

• Putere nominala de 32 kW
• Interval de putere 16-32 kW
• Tehnologie de gazeificare a lemnului
• Randament declarat de 91,8%
• Clasa energetica A+
• Clasa 5 conform EN 303-5:2021
• Camera de incarcare de 103 litri
• Lemn cu lungime de pana la 500 mm
• Continut de apa de 130 litri
• Automatizare electronica FLA 250
• Ventilator cu turatie variabila
• Control pentru pompa de incalzire si pompa boiler ACM
• Posibilitate de conectare a unui termostat de ambient
• Protectie antiblocare pompa si protectie la supraincalzire
• Autodiagnoza cu coduri de eroare si semnal sonor

Tehnologie de gazeificare pentru arderea eficienta a lemnului

Ferroli CGF PRO 32 utilizeaza principiul gazeificarii lemnului, o tehnologie prin care combustibilul este ars controlat, iar gazele rezultate sunt valorificate suplimentar in procesul de combustie.

Acest principiu permite obtinerea unei eficiente ridicate si contribuie la reducerea consumului de combustibil. Pentru gama CGF PRO este declarat un randament de 91,8%.

Camera de ardere functioneaza in depresiune, iar evacuarea gazelor arse este asistata de ventilator.

Combustibil recomandat pentru Ferroli CGF PRO 32

Ferroli CGF PRO 32 este proiectata pentru functionarea cu lemn.

Pentru functionarea eficienta este necesara utilizarea lemnului bine uscat, cu un continut de umiditate de maximum 20%. Lemnul uscat natural timp de aproximativ 12 luni poate ajunge la un continut de umiditate apropiat de 15%, favorabil procesului de gazeificare.

Lungimea maxima admisa a lemnului este de 500 mm.

Camera de incarcare de 103 litri

Ferroli CGF PRO 32 dispune de o camera de incarcare a combustibilului de 103 litri, conceputa pentru alimentarea cu busteni cu lungimea de pana la 500 mm.

Usa superioara de dimensiuni mari faciliteaza alimentarea cu combustibil si accesul la interiorul centralei pentru operatiunile de curatare si intretinere.

Peretii cazanului care intra in contact cu focul au grosimea de 5 mm.

Drumuri de fum cu turbionatori

Centrala este prevazuta cu drumuri de fum cu turbionatori, utilizate pentru cresterea transferului de energie termica din gazele rezultate in urma arderii catre agentul termic.

Un mecanism dedicat permite actionarea sistemului de curatare a drumurilor de fum, simplificand operatiunile periodice de intretinere.

Automatizare electronica FLA 250

Ferroli CGF PRO este echipata cu regulatorul electronic FLA 250, care gestioneaza functionarea centralei si contribuie la mentinerea temperaturii setate.

Automatizarea poate controla:

• ventilatorul centralei
• pompa circuitului de incalzire
• pompa boilerului pentru apa calda menajera
• temperatura centralei
• temperatura boilerului ACM, daca este conectat senzorul corespunzator

FLA 250 permite si conectarea unui termostat de ambient, pentru un control mai precis al temperaturii din spatiul incalzit.

Control electronic al procesului de ardere

Automatizarea FLA 250 poate gestiona arderea prin mai multe metode, adaptand turatia ventilatorului in functie de temperatura si de modul de functionare selectat.

• CLASSIC - reduce progresiv turatia ventilatorului pe masura ce temperatura centralei se apropie de valoarea setata.
• PID - moduleaza turatia ventilatorului pentru mentinerea cat mai stabila a temperaturii centralei.
• PID EMISSION - permite controlul suplimentar al arderii cu ajutorul unui senzor optional pentru temperatura gazelor arse.

Senzorul pentru temperatura gazelor arse utilizat in modul PID EMISSION este optional.

Ventilator pentru controlul arderii

Ferroli CGF PRO 32 utilizeaza un ventilator pentru evacuarea gazelor arse, controlat electronic de automatizare.

Ventilatorul porneste progresiv, de la o turatie redusa, iar puterea acestuia poate fi modulata in functie de necesarul de functionare.

Controlul electronic al ventilatorului contribuie la stabilitatea procesului de gazeificare si la adaptarea puterii centralei la necesarul termic.

Putere si performante Ferroli CGF PRO 32

Ferroli CGF PRO 32 are o putere nominala de 32 kW si poate functiona intr-un interval de putere termica de 16-32 kW.

• Putere nominala: 32 kW
• Interval putere termica: 16-32 kW
• Randament declarat: 91,8%
• Clasa cazan: 5 conform EN 303-5:2021
• Clasa de eficienta energetica: A+
• Temperatura maxima de lucru: 90°C
• Temperatura minima pe retur: 60°C
• Presiune maxima de lucru: 2,5 bar

Autonomie de functionare

Pentru gama Ferroli CGF PRO este indicat un timp minim de functionare de 3 ore la puterea nominala.

Durata efectiva dintre alimentari depinde de cantitatea si calitatea lemnului, necesarul termic al cladirii, temperatura exterioara, setarile centralei si configuratia instalatiei.

Atunci cand necesarul termic este redus, durata de functionare poate fi prelungita, iar energia produsa poate fi acumulata pentru utilizare ulterioara.

Puffer recomandat pentru Ferroli CGF PRO 32

Pentru Ferroli CGF PRO este recomandata conectarea centralei la un puffer dimensionat corespunzator.

Pufferul permite acumularea energiei termice produse in timpul ciclului de ardere si utilizarea acesteia ulterior de instalatia de incalzire, contribuind la functionarea eficienta a sistemului.

Dimensionarea orientativa poate fi realizata la aproximativ 20-30 litri de apa pentru fiecare kW al centralei.

Pentru modelul Ferroli CGF PRO 32, aceasta regula conduce orientativ la un puffer de aproximativ 640-960 litri. Volumul final trebuie stabilit in functie de configuratia instalatiei si necesarul termic.

Utilizarea cu boiler pentru apa calda menajera

Ferroli CGF PRO poate fi integrata intr-un sistem de incalzire impreuna cu un boiler pentru prepararea apei calde menajere.

Automatizarea FLA 250 poate controla pompa boilerului ACM si poate gestiona temperatura apei din boiler atunci cand instalatia este echipata cu senzorul corespunzator.

Sistemul permite configurarea prioritatii pentru prepararea apei calde menajere sau functionarea simultana a circuitului de incalzire si a circuitului ACM.

Cosul de fum pentru Ferroli CGF PRO 32

Ferroli CGF PRO 32 necesita un tiraj de 18 Pa si are un racord exterior pentru evacuarea gazelor arse de 149 mm.

Cosul de fum trebuie dimensionat in functie de puterea centralei, diametrul interior si inaltimea disponibila, astfel incat sa permita evacuarea corecta a gazelor arse.

Inaltimea minima indicata pentru cosurile centralelor pe lemne este de 6 m.

Cosul trebuie sa fie neted, bine izolat si rezistent la temperaturi ridicate. Pentru un cos amplasat in interiorul cladirii este indicata o izolatie de aproximativ 30 mm, iar pentru un cos exterior aproximativ 50 mm.

Dimensionarea finala a cosului trebuie realizata de personal specializat pentru instalatia concreta.

Racordarea centralei la cosul de fum

Distanta minima dintre centrala si cosul de fum este de 500 mm.

Tubul pentru evacuarea gazelor arse trebuie montat cu o inclinare de aproximativ 30-45° si poate fi izolat cu vata minerala cu grosimea de aproximativ 30-50 mm.

Traseul tubului si pozitionarea coturilor trebuie realizate astfel incat sa ramana posibil accesul la ventilator pentru operatiunile de curatare si intretinere.

Temperatura gazelor arse

Pentru modelul Ferroli CGF PRO 32, temperatura gazelor arse este de aproximativ 160°C la puterea nominala.

La puterea termica minima, temperatura gazelor arse este de aproximativ 100°C.

Instalarea centralei Ferroli CGF PRO 32

Instalarea centralei trebuie efectuata de personal autorizat.

Centrala trebuie amplasata intr-o camera tehnica ventilata si protejata de inghet. Este recomandata montarea pe un postament solid din beton, cu inaltime de aproximativ 50-100 mm.

Ferroli CGF PRO nu trebuie instalata pe suprafete inflamabile sau combustibile.

Pozitionarea trebuie sa permita conectarea la cos, alimentarea cu lemne, curatarea centralei si accesul necesar pentru operatiunile de service.

Aerisirea camerei tehnice

Camera tehnica trebuie prevazuta cu o priza permanenta de aer proaspat, protejata cu plasa sau gratar.

Suprafata minima a deschiderii pentru admisia aerului se dimensioneaza in functie de puterea centralei.

Pentru CGF PRO 32, la o putere de 32 kW, rezulta conform formulei A = 6,02 x Q o suprafata minima teoretica de aproximativ 193 cm².

Centrala nu trebuie utilizata in medii inflamabile sau explozive.

Distante minime pentru montaj

Spatiul din jurul centralei trebuie sa permita alimentarea, curatarea si interventiile de service.

• Distanta minima in fata centralei: 150 cm
• Distanta laterala: minimum 100 cm pe latura destinata accesului
• Distanta fata de puffer: minimum 70 cm in configuratia prezentata
• Distanta minima in partea din spate: 50 cm

Materialele inflamabile nu trebuie amplasate pe centrala sau in interiorul distantelor minime de siguranta.

Sisteme de incalzire inchise si deschise

Ferroli CGF PRO 32 poate fi integrata atat in sisteme de incalzire inchise, cat si in sisteme de incalzire deschise.

Pentru un sistem inchis trebuie prevazuta o supapa de siguranta certificata cu presiune de deschidere de 2,5 bar si un vas de expansiune cu membrana dimensionat corespunzator.

Pentru un sistem deschis se utilizeaza un vas de expansiune deschis amplasat deasupra nivelului celui mai inalt corp de incalzire.

Protectie la supraincalzire

Pentru sistemele inchise trebuie prevazute elementele de protectie necesare pentru functionarea in siguranta a instalatiei in cazul unei cresteri excesive a temperaturii.

Daca temperatura apei din cazan depaseste 95°C, sistemul de protectie hidraulica trebuie sa permita reducerea temperaturii agentului termic.

Alimentarea cu apa destinata protectiei termice trebuie sa fie disponibila inclusiv in cazul intreruperii alimentarii cu energie electrica.

Curatare si intretinere

Intretinerea periodica contribuie la mentinerea randamentului si la functionarea corecta a centralei Ferroli CGF PRO.

Camera de ardere superioara si camera inferioara trebuie curatate saptamanal.

Drumurile de fum din partea din spate a centralei trebuie curatate de minimum 2-3 ori pe sezon, in functie de durata de functionare si nivelul depunerilor.

Inainte de fiecare pornire este recomandata actionarea de cateva ori a manetei mecanismului de curatare a drumurilor de fum.

Paleta ventilatorului si carcasa acestuia trebuie curatate atunci cand este necesar.

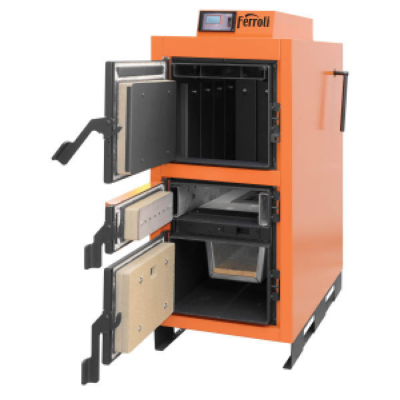

Elemente constructive Ferroli CGF PRO

• Camera de incarcare a lemnului
• Focar si cenusar
• Duza de ardere termorezistenta
• Elemente pentru directionarea aerului primar
• Reglaj pentru aerul primar
• Reglaj pentru aerul secundar
• Drumuri de fum cu turbionatori
• Mecanism de curatare a drumurilor de fum
• Ventilator pentru evacuarea gazelor arse
• Automatizare electronica FLA 250

Ce trebuie verificat inainte de cumparare

• Puterea: 32 kW nominal, cu interval de functionare 16-32 kW.
• Combustibilul: lemn bine uscat.
• Umiditatea lemnului: maximum 20%.
• Lungimea maxima a bustenilor: 500 mm.
• Camera de incarcare: 103 litri.
• Continutul de apa al centralei: 130 litri.
• Pufferul: este recomandata integrarea unui rezervor de acumulare dimensionat corespunzator.
• Cosul de fum: trebuie dimensionat pentru instalatia concreta.
• Racord cos: 149 mm.
• Tiraj necesar: 18 Pa.
• Alimentare electrica: 230 V / 50 Hz.
• Spatiul tehnic: trebuie sa fie ventilat, protejat de inghet si sa permita acces pentru alimentare, curatare si service.

Specificatii tehnice Ferroli CGF PRO 32

Putere si performante

• Putere nominala: 32 kW
• Interval putere termica: 16-32 kW
• Randament cazan: 91,8%
• Clasa cazan: 5 conform EN 303-5:2021
• Clasa de eficienta energetica: A+
• Temperatura maxima de lucru: 90°C
• Temperatura minima pe retur: 60°C
• Presiune maxima de lucru: 2,5 bar

Combustibil si camera de incarcare

• Combustibil: lemn
• Umiditate maxima combustibil: 20%
• Lungime maxima lemn: 500 mm
• Capacitate camera de incarcare: 103 litri
• Tip camera de ardere: in depresiune
• Timp minim de functionare la puterea nominala: 3 ore

Instalatie si racorduri

• Continut apa cazan: 130 litri
• Racord tur: G 1 1/2"
• Racord retur: G 1 1/2"
• Diametru exterior racord cos: 149 mm
• Tiraj necesar: 18 Pa

Temperatura gaze arse

• La puterea nominala: 160°C
• La puterea minima: 100°C

Alimentare electrica

• Tensiune de alimentare: 230 V
• Frecventa: 50 Hz
• Putere electrica absorbita: 100 W

Dimensiuni si greutate

• Latime: 663 mm
• Inaltime: 1400 mm
• Adancime: 1185 mm
• Dimensiuni: 1400 x 663 x 1185 mm
• Greutate: 469 kg

Intrebari frecvente despre Ferroli CGF PRO 32

Ce putere are Ferroli CGF PRO 32?

Centrala are o putere nominala de 32 kW si poate functiona intr-un interval de 16-32 kW.

Ce combustibil foloseste Ferroli CGF PRO 32?

Ferroli CGF PRO 32 este o centrala cu gazeificare pe lemne. Pentru functionarea corespunzatoare este indicata utilizarea lemnului bine uscat, cu umiditate de maximum 20%.

Ce lungime pot avea lemnele?

Lungimea maxima admisa a bustenilor este de 500 mm.

Ce volum are camera de incarcare?

Camera de incarcare a modelului Ferroli CGF PRO 32 are o capacitate de 103 litri.

Ce volum de apa are centrala?

Ferroli CGF PRO 32 are un continut de apa de 130 litri.

Automatizarea este inclusa?

Da. Ferroli CGF PRO este echipata cu automatizare electronica FLA 250, care controleaza ventilatorul si poate gestiona pompele instalatiei.

Este recomandat un puffer?

Da. Pentru Ferroli CGF PRO este recomandata integrarea unui puffer dimensionat corespunzator. Pentru modelul de 32 kW, dimensionarea de 20-30 litri/kW conduce orientativ la un volum de aproximativ 640-960 litri.

Ce racord pentru cos are Ferroli CGF PRO 32?

Racordul exterior pentru evacuarea gazelor arse are diametrul de 149 mm, iar tirajul necesar este de 18 Pa.

Ce randament are Ferroli CGF PRO?

Pentru gama Ferroli CGF PRO este declarat un randament de 91,8%.

Poate controla un boiler pentru apa calda menajera?

Da. Automatizarea FLA 250 poate controla pompa boilerului ACM si temperatura apei calde menajere atunci cand este conectat senzorul corespunzator.

Poate fi montata centrala intr-o camera de locuit?

Nu. Ferroli CGF PRO trebuie instalata intr-o camera tehnica ventilata si protejata de inghet, cu spatiul necesar pentru alimentare, curatare si intretinere.
