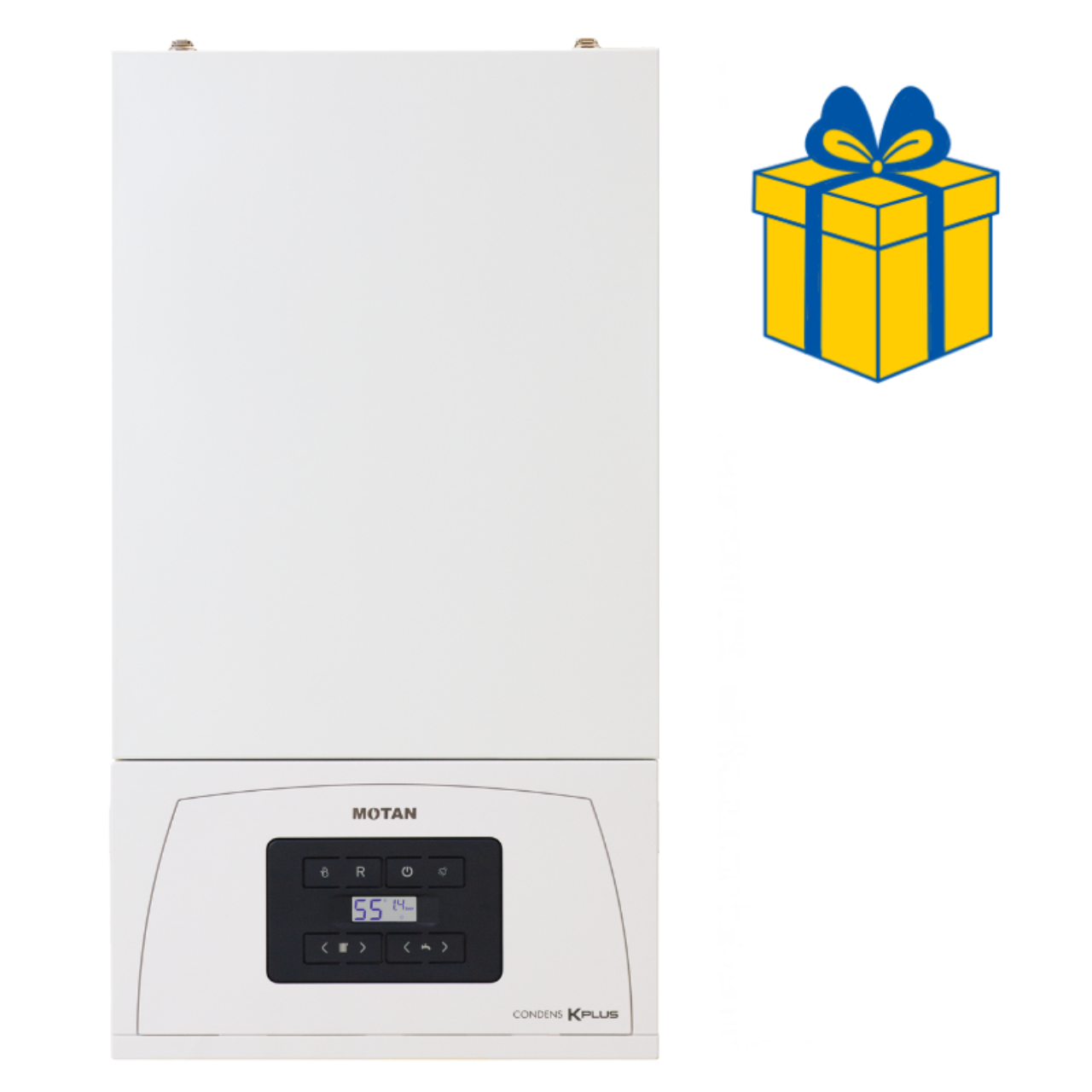

Centrala termica Motan Condens KPlus 20 kW, gaz, condensare

Avantajele centralei Motan Condens KPlus

• Incalzire si preparare instantanee a apei calde menajere
• Putere nominala maxima de 21 kW la 80/60°C
• Putere de pana la 22,5 kW la 50/30°C
• Putere de pana la 25 kW pentru ACM
• Randament util de pana la 105% la 50/30°C
• Raport de modulare de pana la 1:7
• Clasa energetica A pentru incalzire
• Clasa energetica A pentru apa calda menajera
• Confort ACM de 3 stele conform EN 13203
• Schimbator principal din otel inoxidabil
• schimbator principal cu o singura serpentina, fara suduri
• posibilitate de conectare la termostat de ambient
• posibilitate de conectare la senzor exterior
• compatibila cu radiatoare si incalzire prin pardoseala
• Vas de expansiune de 8 litri
• Kit coaxial 60/100 mm inclus standard

Schimbator principal din otel inoxidabil

Motan Condens KPlus este echipata cu un schimbator principal de caldura din otel inoxidabil, integrat si compact, realizat cu o singura serpentina cu sectiune ovala.

Schimbatorul include zona de ardere si zona de condensare, separate printr-un disc metalic izolat. Constructia cu o singura serpentina reduce numarul de componente si elimina sudurile din traseul principal al schimbatorului.

O singura serpentina pentru transferul termic

Debitul agentului termic este distribuit printr-o singura serpentina, ceea ce permite o circulatie uniforma prin schimbator.

Sectiunea mare a serpentinei contribuie la controlul presiunii apei, iar configuratia favorizeaza autocuratarea traseului si limitarea acumularii impuritatilor. Otelul inoxidabil ofera rezistenta la coroziune.

Tehnologie in condensare cu randament de pana la 105%

In regimul 50/30°C, Motan Condens KPlus atinge un randament util de 105% si o putere nominala maxima de 22,5 kW.

La regimul 80/60°C, puterea nominala maxima este de 21 kW, iar randamentul util este de 97%. Randamentul energetic sezonier pentru incalzirea incintelor este de 91%.

Raport de modulare de pana la 1:7

Condens KPlus poate functiona cu un raport de modulare de pana la 1:7. Pe circuitul de incalzire, debitul caloric nominal este cuprins intre 3,0 si 22,5 kW.

Modularea permite centralei sa isi adapteze puterea in functie de solicitarea instalatiei, in limitele domeniului disponibil.

Preparare instantanee a apei calde menajere

Motan Condens KPlus prepara apa calda menajera instantaneu prin intermediul schimbatorului secundar de caldura.

Centrala poate furniza o putere de 25 kW in regim ACM. La o diferenta de temperatura de 30°C, debitul maxim este de 12 l/min cu restrictorul de debit montat din fabrica si de aproximativ 12,1 l/min fara restrictor.

Confort ACM de 3 stele

Motan Condens KPlus are un nivel de confort pentru apa calda menajera de 3 stele conform EN 13203.

Temperatura apei calde menajere poate fi reglata intre 30 si 55°C, iar profilul de sarcina energetic pentru ACM este XL.

Functionare cu radiatoare sau incalzire prin pardoseala

Condens KPlus poate fi utilizata atat cu instalatii cu radiatoare, cat si cu sisteme de incalzire prin pardoseala.

Pentru circuitul conventional de incalzire, temperatura agentului termic poate fi reglata intre 30 si 80°C. Pentru sistemele de incalzire prin pardoseala, intervalul este de 15-45°C.

Termostat de ambient si senzor exterior

Centrala permite conectarea unui termostat de ambient si a unui senzor de temperatura exterioara.

Prin utilizarea senzorului exterior poate fi activata compensarea climatica. Temperatura agentului termic este ajustata in functie de temperatura exterioara si de curba de compensare configurata.

Componentele principale ale centralei

• schimbator principal de caldura
• schimbator secundar de caldura
• pompa de circulatie cu aerisitor automat
• vana cu 3 cai cu actuator
• vas de expansiune
• ventilator cu ajutaj incorporat
• senzor de temperatura pe tur
• senzor de temperatura pe retur
• senzor de temperatura ACM
• senzor de temperatura a gazelor arse
• senzor de presiune
• supapa de suprapresiune de 3 bar
• sifon pentru condens
• manometru pentru presiune

Vas de expansiune de 8 litri

Centrala este echipata cu un vas de expansiune cu membrana de 8 litri.

Presiunea pe circuitul de incalzire trebuie mentinuta intre 0,8 si 3 bar. Volumul maxim recomandat de apa in instalatie este de 200 litri.

Filtru mecanic si filtru antimagnetita obligatorii pe retur

Pe returul instalatiei de incalzire trebuie montat obligatoriu un filtru mecanic de impuritati tip Y.

Este obligatorie si montarea unui filtru antimagnetita pentru retinerea particulelor metalice fine care pot circula prin circuitul hidraulic al instalatiei.

Filtrarea apei reci pentru circuitul ACM

Pe intrarea de apa rece trebuie montate filtre dedurizatoare si un filtru mecanic de impuritati.

Temperatura apei calde menajere se regleaza intre 30 si 55°C.

Kit coaxial 60/100 mm - este obligatoriu  - nu este livrat cu centrala

Motan Condens KPlus are nevoie de kit coaxial de admisie/evacuare 60/100 mm, cu lungimea de 1 m.

Gazele arse sunt evacuate prin tubul interior cu diametrul de 60 mm, iar aerul necesar arderii este admis prin tubul exterior cu diametrul de 100 mm.

Kitul dual 80/80 mm si kitul vertical reprezinta configuratii alternative si se livreaza separat, la cerere.

Evacuarea condensului

In timpul functionarii in condensare, centrala produce condens, care este evacuat prin sifonul amplasat in partea inferioara.

Condensul are un caracter acid, cu un pH de aproximativ 3,8-5,4, iar evacuarea trebuie realizata printr-o tubulatura adecvata, conectata la traseul de neutralizare si scurgere.

Alimentare cu gaz natural G20

Motan Condens KPlus este reglata din fabrica pentru functionarea cu gaz natural G20.

Presiunea nominala de alimentare la racord este de 20 mbar, cu un interval de 17-25 mbar. Consumul nominal maxim de gaz G20 este de aproximativ 2,38 m³/h.

Dimensiuni compacte pentru montaj mural

Motan Condens KPlus C38GC20V1 are dimensiuni de 750 × 400 × 305 mm si o greutate de aproximativ 31 kg.

• Inaltime: 750 mm
• Latime: 400 mm
• Adancime: 305 mm
• Inaltime cu cotul de evacuare montat: 890 mm
• Greutate: aproximativ 31 kg

Spatii necesare pentru montaj si service

• distanta minima frontala: 500 mm;
• distanta minima laterala: 150 mm;
• distanta minima inferioara: 250 mm;
• distanta minima superioara: 400 mm.

Centrala trebuie montata pe o suprafata plana si fixa, intr-un spatiu protejat de inghet si cu acces suficient pentru lucrarile de montaj si intretinere.

Alimentare electrica

Motan Condens KPlus functioneaza la 230 V / 50 Hz si are o putere electrica nominala de 81 W.

Centrala trebuie conectata la o instalatie electrica prevazuta cu impamantare corespunzatoare. Cablul de alimentare este prevazut din fabrica, dar stecherul nu este montat.

Ce contine setul de montaj

• centrala termica Motan Condens KPlus C38GC20V1
• suport pentru montarea centralei
• dibluri pentru montaj
• documentatia produsului

Ce trebuie verificat inainte de cumparare

• Necesarul termic: centrala furnizeaza 21 kW la 80/60°C si pana la 22,5 kW la 50/30°C.
• Prepararea ACM: este instantanee, cu pana la 25 kW disponibili pentru apa calda menajera.
• Debit ACM: 12 l/min la Δt = 30°C cu restrictorul standard.
• Tipul instalatiei: centrala poate fi configurata pentru radiatoare sau incalzire prin pardoseala.
• Evacuarea: kitul coaxial 60/100 mm de 1 m  - se cumpara separat
• Filtrarea circuitului de incalzire: filtrul mecanic si filtrul antimagnetita sunt obligatorii pe retur.
• Filtrarea circuitului ACM: pe intrarea de apa rece sunt necesare filtrele corespunzatoare.
• Condensul: trebuie prevazut un traseu corespunzator pentru evacuare si neutralizare.
• Spatiul de instalare: centrala masoara 750 × 400 × 305 mm.
• Alimentarea: gaz natural G20 si alimentare electrica 230 V / 50 Hz.

Pentru a compara acest model cu alte variante disponibile, poti consulta categoria de centrale termice pe gaze.

Specificatii tehnice Motan Condens KPlus C38GC20V1

Putere si eficienta

• Producator: Motan
• Gama: Condens KPlus
• Model: C38GC20V1
• Tip: centrala termica murala in condensare
• Tiraj: fortat
• Functii: incalzire si preparare instantanee ACM
• Debit caloric nominal min./max. pe incalzire: 3,0-22,5 kW
• Putere nominala maxima la 80/60°C: 21 kW
• Putere nominala maxima la 50/30°C: 22,5 kW
• Putere in regim ACM: 25 kW
• Randament util la 80/60°C: 97%
• Randament util la 50/30°C: 105%
• Randament energetic sezonier pentru incalzire: 91%
• Clasa energetica incalzire: A
• Clasa energetica ACM: A
• Clasa NOx: 5
• Raport de modulare: pana la 1:7

Circuit de incalzire

• Presiune minima: 0,8 bar
• Presiune maxima: 3 bar
• Interval reglare temperatura: 30-80°C
• Interval reglare pentru incalzire prin pardoseala: 15-45°C
• Racord tur/retur: 3/4"
• Vas de expansiune: 8 litri
• Volum maxim recomandat de apa in instalatie: 200 litri

Apa calda menajera

• Preparare ACM: instantanee
• Interval reglare temperatura ACM: 30-55°C
• Debit ACM la Δt = 30°C cu restrictor: 12 l/min
• Debit ACM la Δt = 30°C fara restrictor: 12,1 l/min
• Confort ACM conform EN 13203: 3 stele
• Profil de sarcina ACM: XL
• Racord apa rece/apa calda: 1/2"

Schimbator si constructie

• Material schimbator principal: otel inoxidabil
• Configuratie schimbator principal: o singura serpentina cu sectiune ovala
• Constructie serpentina: fara suduri
• Capacitate schimbator principal: aproximativ 1,4 litri
• Schimbator secundar ACM: da
• Pompa de circulatie cu aerisitor automat: da
• Vana cu 3 cai: da

Gaz si evacuare

• Combustibil reglat din fabrica: gaz natural G20
• Consum nominal maxim G20: aproximativ 2,38 m³/h
• Presiune nominala gaz la racord: 20 mbar
• Racord gaz: 3/4"
• Kit coaxial standard: 60/100 mm, lungime 1 m
• Kit dual alternativ: 80/80 mm
• Temperatura gaze arse la temperatura retur de 30°C: aproximativ 56°C

Caracteristici electrice

• Alimentare: 230 V / 50 Hz
• Putere electrica nominala: 81 W
• Clasa de protectie: IPX5D

Dimensiuni si greutate

• Inaltime: 750 mm
• Latime: 400 mm
• Adancime: 305 mm
• Dimensiuni: 750 × 400 × 305 mm
• Inaltime cu cotul montat: 890 mm
• Greutate: aproximativ 31 kg

Intrebari frecvente despre Motan Condens KPlus

Ce putere are Motan Condens KPlus?

Centrala are o putere nominala maxima de 21 kW la 80/60°C si de 22,5 kW la 50/30°C.

Motan Condens KPlus prepara apa calda menajera?

Da. Centrala prepara apa calda menajera instantaneu si poate furniza o putere de pana la 25 kW in regim ACM.

Ce debit de apa calda menajera are?

La Δt = 30°C, debitul este de 12 l/min cu restrictorul montat din fabrica si de aproximativ 12,1 l/min fara restrictor.

Schimbatorul principal este din inox?

Da. Motan Condens KPlus este echipata cu un schimbator principal din otel inoxidabil, realizat cu o singura serpentina si fara suduri.

Kitul de evacuare este inclus?

Nu. Centrala nu se livreaza standard cu kit coaxial 60/100 mm, cu lungimea de 1 m.

Poate functiona cu incalzire prin pardoseala?

Da. Centrala poate fi configurata pentru incalzire prin pardoseala, cu temperatura agentului termic reglabila intre 15 si 45°C.

Se poate conecta un termostat de ambient?

Da. Motan Condens KPlus permite conectarea unui termostat de ambient si a unui senzor exterior de temperatura.

Este necesar un filtru antimagnetita?

Da. Pe returul instalatiei trebuie montate obligatoriu un filtru mecanic de impuritati si un filtru antimagnetita.
