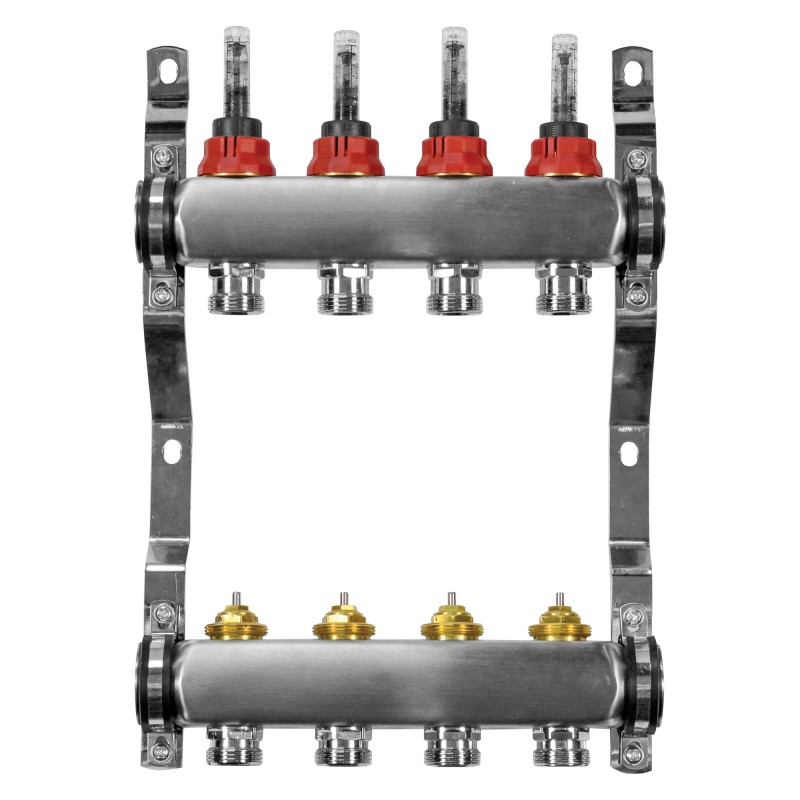

Distribuitor din inox pentru incalzire in pardoseala Ferroli - 3 circuite

Caracteristici generale set distribuitor pentru incalzire in pardoseala Ferroli - 3 circuite

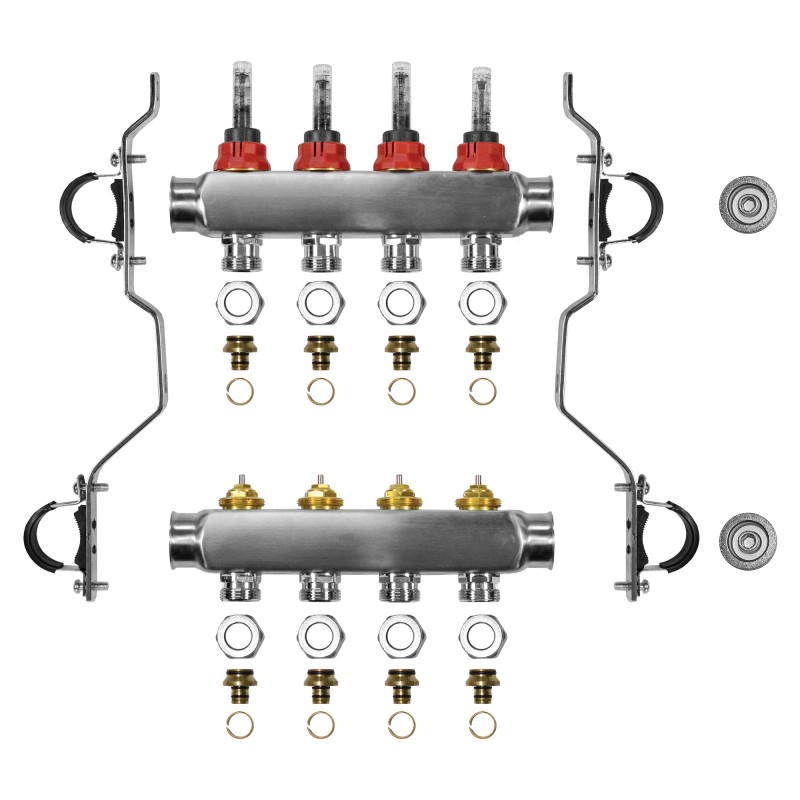

Sunt compuse din:

• a. Racord tur 1” de la sursa de agent termic
• b. Racord retur 1” de la sursa de agent termic
• Nipluri ½”
• Suporti
• Supape de reglare cu debitmetru
• Supape de reglare a temperaturii

Principiu de functionare

Racordul superior este utilizat pentru alimentarea cu agent termic de la sursa si directionarea acestuia catre circuitele de pardoseala prin tevile tur, conectate la nipluri ½”” prin fitinguri Eurocon sau de alt tip, in functie de sistem. Racordul inferior este utilizat pentru trimiterea returului de agent termic la sursa si racordarea tevilor de retur ale circuitelor de pardoseala, conectate la nipluri ½”” prin fitinguri Eurocon sau de alt tip, in functie de sistem. Returul este reglat prin intermediul supapelor de reglare a temperaturii (prevazute optional cu un actuator) sau supapelor manuale, in functie de tipul distribuitorului. Debitul este reglat cu supape cu debitmetru. Supapele de reglare a temperaturii montate pe returul distribuitorului sunt destinate instalarii actuatoarelor electrice M30x1.5 cu cursa de inchidere minim 3,5 mm, care permit conectarea la sistemele de reglare automata a temperaturii in spatii inchise.

Date tehnice set distribuitor pentru incalzire in pardoseala Ferroli - 3 circuite

Caracteristici:

• Otel inox
• Alama
• Plastic rezistent la temperaturi ridicate

Parametri functionare:

• Temperatura maxima de lucru: 70°C
• Presiune maxima de lucru: 6 bar
• Agent termic: apa

Coeficient de debit:

• Distribuitoare din inox: 0-2.5 l/min

Montare si reglaj

Sistemul distribuitor FERROLI este conceput pentru distribuirea agentului termic in circuitul de incalzire prin (pardosela, pereți, tavan).

Parametrii maximi de lucru ai Distribuitoarelor FERROLI sunt :

• Temperatura max. de lucru: 70°C
• Presiune max. de lucru: 6 bar

Produsele sunt fabricate in sistem de management al calitatiiISO 9001 conform certificatului original ISO 9001:2009, detinut de producator si au fost testate in fabrica la presiunea de 10 bar (20º).

INSTALARE

• Dupa asezarea țevii pe suport (pardoseala) si în cutia de distributie, sistemul distribuitor se instaleaza in cutia montata anterior in locul special amenajat. Localizarea distribuitorului trebuie gândita foarte bine pentru a asigura la fiecare circuit de încalzire accesul liber la tur și retur (distanța dintre distribuitor și circuitele individuale nu poate depași 10m).
• In cazul utilizarii servomotoarelor electrice sau a pompelor de circulație, instalarea trebuie executata de catre personal service calificat.
• Tevile de încalzire se introduc în distribuitor folosind piesa de legatura in unghi de 90°, pentru racordarea corecta si eliminarea riscului de deterioare a tevii.
• Sistemul distribuitor trebuie montat deasupra nivelului buclelor, pentru evacuarea corecta a aerului din instalație (cca. 0,4m mai sus de suprafața pardoselii finite).
• Strangerea ansamblului nu se va face cu forta mai mare de 20 Nm.

REGLAJUL

Reglarea debitului pe diferitele bucle de încalzire este condiționata de egalizarea rezistenței pe toate buclele. Preliminar, trebuie realizata setarea supapelor de reglare în conformitate cu parametrii care au fost menționați în proiect.

Supapa de reglare cu debitmetru

Reglajul supapei are loc prin rotirea manuala într-o parte sau cealalta ceea ce va conduce la închiderea sau deschiderea acesteia. ATENÅ¢IE! Toate activitațile trebuie realizate manual. Reglarea debitmetrului trebuie executata ținând cu mâna regulatorul (NU ELEMENTUL TRANSPARENT !)

Supapa de termoreglare

Reglajul supapei are loc prin rotirea manuala a calotei supapei într-o parte sau cealalta cea ce va conduce la închiderea sau deschiderea acesteia. Supapa este prevazuta pentru montajul servomotoarelor electrice cu filet M30x1,5 cu cursal de închidere de min 3,5 mm.
