Panou Solar Motan Solar cu 15 tuburi vidate cu boiler din inox 150 litri si rezervor flotor 5 litri

Avantajele panoului solar Motan Solar 150 L

• 15 tuburi vidate din sticla borosilicata
• aproximativ 130 litri volum util in boilerul de stocare
• aproximativ 42 litri de apa in cele 15 tuburi vidate
• boiler de stocare din otel inoxidabil
• rezervor cu flotor de 5 litri inclus
• suport de fixare din otel inoxidabil
• suprafata de absorbtie de 2,25 m²
• configuratie recomandata pentru aproximativ 3 persoane
• izolatie din spuma poliuretanica de 50 mm
• alimentare automata cu apa prin rezervorul cu flotor
• functionare prin circulatie naturala - termosifonare
• temperatura maxima a apei de 100°C
• racorduri pentru apa rece si apa calda de 3/4"
• suport cu unghi de inclinare de 45°

Ce inseamna capacitatea de 150 litri

La acest sistem, denumirea de 150 litri nu trebuie interpretata ca si cum boilerul ar avea in interior 150 litri de apa utila.

Boilerul propriu-zis stocheaza aproximativ 130 litri de apa. Aceasta este cantitatea aflata in rezervorul din inox si reprezinta volumul util al boilerului.

In acelasi timp, apa se afla si in cele 15 tuburi vidate. Impreuna, tuburile contin aproximativ 42 litri de apa. Apa din tuburi se incalzeste direct de la energia solara si urca apoi in boiler prin circulatie naturala.

Practic, sistemul trebuie privit ca un ansamblu format din boilerul de aproximativ 130 litri si cele 15 tuburi care contin suplimentar apa. Cei aproximativ 42 litri din tuburi nu reprezinta diferenta dintre 130 si 150 litri, ci volumul de apa aflat separat in colectoarele solare si implicat direct in procesul de incalzire.

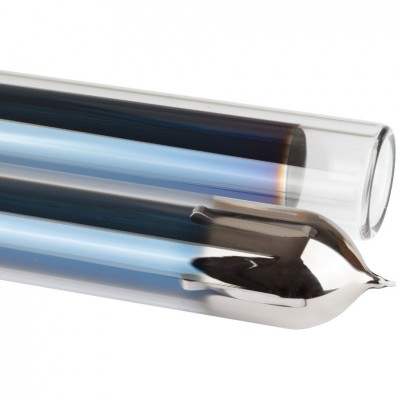

15 tuburi vidate pentru captarea energiei solare

Motan Solar 150 L utilizeaza 15 tuburi vidate, realizate din doua straturi de sticla cu vid intre ele. Tuburile sunt fabricate din sticla borosilicata si au dimensiuni de 58 × 1800 mm.

Coeficientul de absorbtie este de minimum 93%, iar coeficientul de emisie este de maximum 6%.

Apa se afla direct in tuburile vidate. Radiatia solara incalzeste apa din tuburi, iar aceasta urca apoi natural spre boiler, fara utilizarea unei pompe de circulatie.

Aproximativ 42 litri de apa in cele 15 tuburi

Cele 15 tuburi vidate contin impreuna aproximativ 42 litri de apa. Aceasta cantitate participa direct la procesul de preparare a apei calde.

Pe masura ce apa din tuburi se incalzeste, aceasta urca in boiler. Apa mai rece din rezervor coboara in tuburi, iar procesul se repeta natural atat timp cat exista aport solar suficient.

Suprafata de absorbtie de 2,25 m²

Configuratia cu 15 tuburi are o suprafata de absorbtie de 2,25 m².

Tuburile vidate capteaza radiatia solara si transfera energia direct catre apa aflata in interior. Eficienta colectorului este de 0,98.

Boiler din otel inoxidabil cu aproximativ 130 litri utili

Boilerul sistemului este realizat din otel inoxidabil si stocheaza aproximativ 130 litri de apa.

Acesta este volumul util aflat efectiv in rezervor. Apa aflata in cele 15 tuburi vidate reprezinta o cantitate suplimentara care circula intre colector si boiler in timpul functionarii.

Boilerul este izolat cu spuma poliuretanica densa cu grosimea de 50 mm, pentru limitarea pierderilor de caldura ale apei acumulate.

Rezervor cu flotor de 5 litri inclus

Pachetul include un rezervor cu flotor de 5 litri, care asigura alimentarea automata cu apa rece a sistemului solar.

Rezervorul este realizat din otel inoxidabil la interior si exterior si este izolat cu poliuretan.

• Capacitate rezervor flotor: 5 litri
• Material interior: otel inoxidabil
• Material exterior: otel inoxidabil
• Izolatie: poliuretan
• Racord intrare apa rece: 1/2"
• Fixare pe boiler: stut filetat de 3/4"

Mecanismul cu flotor deschide sau inchide automat alimentarea cu apa rece in functie de nivelul apei din sistem.

Functionare prin termosifonare

Motan Solar este un sistem care functioneaza prin circulatia naturala a apei.

Apa din tuburile vidate se incalzeste sub actiunea radiatiei solare. Pe masura ce temperatura creste, densitatea apei scade si aceasta urca spre partea superioara, ajungand in boiler.

In acelasi timp, apa mai rece din boiler coboara catre tuburi. Se formeaza astfel un circuit natural continuu, cunoscut sub denumirea de termosifonare.

Sistem solar nepresurizat

Motan Solar este un sistem nepresurizat. Apa calda este furnizata catre consumatori prin cadere libera.

Presiunea disponibila la punctul de consum depinde de diferenta de nivel dintre boilerul panoului solar si robinet.

Pentru obtinerea unei presiuni de aproximativ 0,5 bar, boilerul trebuie amplasat la aproximativ 5,5 m deasupra robinetului.

Recomandat pentru aproximativ 3 persoane

Configuratia Motan Solar cu 15 tuburi si sistem de 150 litri este recomandata pentru aproximativ 3 persoane.

Consumul real de apa calda depinde de numarul si durata utilizarilor, temperatura dorita a apei, nivelul radiatiei solare si conditiile de montaj.

Boiler si suport din otel inoxidabil

Atat boilerul de stocare, cat si suportul de fixare al panoului solar sunt realizate din otel inoxidabil.

Constructia suportului mentine tuburile la un unghi de aproximativ 45°.

Temperatura apei poate ajunge pana la 100°C

Temperatura maxima a apei din sistem poate ajunge la 100°C. In conditii de radiatie solara puternica, apa poate atinge temperaturi foarte ridicate.

Pentru limitarea temperaturii apei furnizate la robinete poate fi utilizata o vana termostatica de amestec.

Vana termostatica de amestec nu este inclusa si se achizitioneaza separat.

Montaj cu inclinare de 45°

Suportul de fixare mentine panoul solar la un unghi de aproximativ 45° fata de orizontala.

Panoul trebuie amplasat intr-o zona cu expunere buna la radiatia solara si fara obstacole care sa umbreasca tuburile vidate.

Racorduri pentru apa

• Racord intrare apa rece panou solar: 3/4"
• Racord iesire apa calda: 3/4"
• Intrare apa rece rezervor flotor: 1/2"
• Fixare rezervor flotor pe boiler: 3/4"

Controlerul electronic TK-7 este optional

Controlerul electronic TK-7 nu este inclus si se achizitioneaza separat.

Controlerul TK-7 poate fi utilizat pentru automatizarea si monitorizarea sistemului atunci cand instalatia este echipata cu accesoriile necesare.

Acesta poate afisa permanent temperatura si nivelul apei din rezervor si poate controla automat componente precum electrovalva de incarcare, rezistenta electrica, pompa de ridicare a presiunii si cablul de degivrare, daca acestea sunt instalate.

Rezistenta electrica de 2 kW este optionala

Rezistenta electrica nu este inclusa si se achizitioneaza separat.

Sistemul permite instalarea unei rezistente electrice de 2000 W, alimentata la 230 V / 50 Hz, care poate fi utilizata ca sursa auxiliara pentru incalzirea apei.

Rezistenta poate functiona impreuna cu un controler solar TK-7.

Pompa pentru ridicarea presiunii este optionala

Fiind un sistem nepresurizat, presiunea apei calde depinde de diferenta de nivel dintre panoul solar si punctele de consum.

Pompa pentru ridicarea presiunii nu este inclusa si se achizitioneaza separat.

Protectia sistemului impotriva inghetului

In perioadele in care exista risc de inghet, apa nu trebuie lasata in sistem daca instalatia nu este protejata corespunzator.

Boilerul, tuburile vidate si traseele de apa trebuie golite atunci cand conditiile de temperatura impun acest lucru, pentru a evita deteriorarea componentelor prin inghet.

Atentie la umplerea tuburilor incalzite de soare

Tuburile vidate se pot incalzi foarte puternic atunci cand sunt expuse la radiatia solara fara apa.

Temperatura de stagnare a tuburilor poate ajunge la aproximativ 300°C. Introducerea brusca a apei reci in tuburi foarte fierbinti poate provoca deteriorarea sticlei.

Umplerea initiala cu apa trebuie realizata atunci cand tuburile nu sunt supraincalzite de soare.

Ce contine pachetul

• boiler din otel inoxidabil pentru sistemul Motan Solar 150 L
• 15 tuburi vidate
• rezervor cu flotor de 5 litri
• garnitura pentru rezervorul cu flotor
• teava de stratificare
• suporturi pentru fixarea boilerului
• suport pentru fixarea tuburilor vidate
• set suport pentru fixarea panoului solar
• elementele de fixare si etansare aferente sistemului

Accesorii care se achizitioneaza separat

• controler electronic TK-7
• rezistenta electrica de 2000 W
• vana termostatica de amestec
• pompa pentru ridicarea presiunii
• cablu electric pentru degivrare

Ce trebuie verificat inainte de cumparare

• Volumul util: boilerul propriu-zis stocheaza aproximativ 130 litri de apa.
• Apa din tuburi: cele 15 tuburi contin suplimentar aproximativ 42 litri de apa care participa la procesul de incalzire.
• Numarul de utilizatori: configuratia cu 15 tuburi este recomandata pentru aproximativ 3 persoane.
• Tipul sistemului: panoul este nepresurizat, iar apa calda este furnizata prin cadere libera.
• Presiunea la consum: depinde de diferenta de nivel dintre boiler si punctele de consum.
• Amplasarea: panoul trebuie montat intr-o zona bine expusa la radiatia solara si fara umbrire.
• Suprafata de montaj: trebuie sa poata sustine greutatea intregului sistem incarcat cu apa.
• Protectia la inghet: sistemul trebuie protejat corespunzator atunci cand temperaturile exterioare scad sub 0°C.
• Temperatura apei: poate ajunge pana la 100°C, iar vana termostatica de amestec se achizitioneaza separat.
• Automatizarea: controlerul TK-7 si accesoriile electrice nu sunt incluse.

Pentru a compara acest model cu alte capacitati disponibile, poti consulta categoria de panouri solare nepresurizate cu tuburi vidate.

Specificatii tehnice Motan Solar 150 L cu 15 tuburi vidate

Capacitate si configuratie

• Producator: Motan
• Gama: Motan Solar
• Tip produs: sistem solar pentru prepararea apei calde menajere
• Tip sistem: nepresurizat
• Tip colector: tuburi vidate
• Model: 150 litri
• Volum util boiler de stocare: aproximativ 130 litri
• Volum apa in cele 15 tuburi vidate: aproximativ 42 litri
• Numar tuburi vidate: 15
• Recomandat pentru: aproximativ 3 persoane

Colector si tuburi vidate

• Suprafata de absorbtie: 2,25 m²
• Eficienta colector: 0,98
• Dimensiuni tub vidat: 58 × 1800 mm
• Material tub: sticla borosilicata
• Grosime sticla: 1,6 mm
• Coeficient de absorbtie: minimum 93%
• Coeficient de emisie: maximum 6%
• Greutate tub: 2,7 kg
• Temperatura maxima apa: 100°C

Boiler si suport

• Material boiler de stocare: otel inoxidabil
• Izolatie boiler: spuma poliuretanica, 50 mm
• Material suport de fixare: otel inoxidabil
• Unghi de inclinare suport: 45°

Rezervor cu flotor

• Rezervor cu flotor: inclus
• Capacitate rezervor flotor: 5 litri
• Material interior: otel inoxidabil
• Material exterior: otel inoxidabil
• Izolatie: poliuretan
• Racord intrare apa rece: 1/2"
• Fixare pe boiler: stut filetat 3/4"

Racorduri

• Racord intrare apa rece: 3/4"
• Racord iesire apa calda: 3/4"

Intrebari frecvente despre Motan Solar 150 L cu 15 tuburi

Boilerul contine efectiv 150 litri de apa?

Nu. Boilerul propriu-zis are un volum util de aproximativ 130 litri. Apa se afla si in cele 15 tuburi vidate, care contin impreuna aproximativ 42 litri si participa direct la procesul de incalzire.

Unde se afla apa in sistem?

Aproximativ 130 litri sunt stocati in boiler, iar aproximativ 42 litri se afla in cele 15 tuburi vidate. Apa circula natural intre tuburi si boiler prin termosifonare.

Cei 42 litri din tuburi reprezinta diferenta dintre 130 si 150 litri?

Nu. Cei aproximativ 42 litri din tuburi nu reprezinta diferenta dintre 130 si 150 litri. Ei reprezinta volumul suplimentar de apa aflat efectiv in cele 15 tuburi si implicat in procesul de captare si transfer al energiei solare.

Pentru cate persoane este recomandat sistemul?

Configuratia Motan Solar cu 15 tuburi este recomandata pentru aproximativ 3 persoane.

Boilerul este din inox?

Da. Boilerul de stocare este realizat din otel inoxidabil si este izolat cu spuma poliuretanica de 50 mm.

Rezervorul cu flotor este inclus?

Da. Pachetul include un rezervor cu flotor din inox, cu o capacitate de 5 litri, pentru alimentarea automata cu apa.

Panoul solar este presurizat?

Nu. Motan Solar este un sistem nepresurizat. Apa calda este furnizata prin cadere libera.

Controlerul TK-7 este inclus?

Nu. Controlerul TK-7 nu este inclus si se achizitioneaza separat.

Rezistenta electrica este inclusa?

Nu. Rezistenta electrica nu este inclusa si se achizitioneaza separat. Sistemul permite utilizarea unei rezistente electrice auxiliare de 2000 W.
