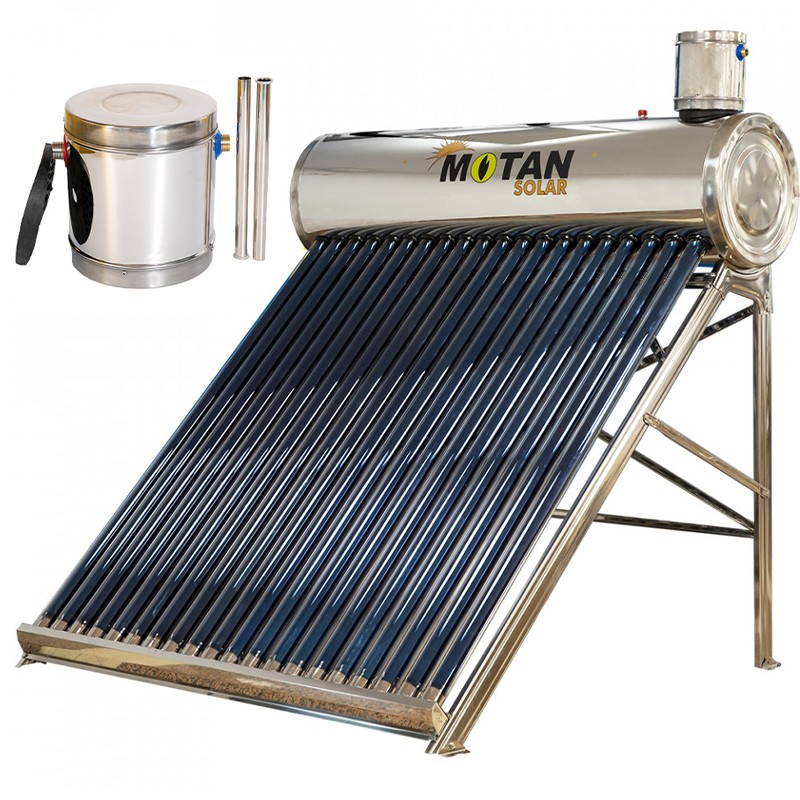

Panou solar Motan Solar cu 20 tuburi vidate cu boiler din inox 200 litri si rezervor flotor 5 litri

Avantajele panoului solar Motan Solar 200 L

• 20 tuburi vidate din sticla borosilicata
• aproximativ 170 litri de apa in boilerul de stocare
• aproximativ 56 litri de apa in cele 20 tuburi vidate
• boiler de stocare din otel inoxidabil
• rezervor cu flotor de 5 litri inclus
• suport de fixare din otel inoxidabil
• suprafata de absorbtie de 3 m²
• recomandat pentru aproximativ 4 persoane
• izolatie din spuma poliuretanica de 50 mm
• alimentare automata cu apa prin rezervorul cu flotor
• functionare prin circulatie naturala - termosifonare
• temperatura maxima a apei de 100°C
• racorduri pentru apa rece si apa calda de 3/4"
• suport cu unghi de inclinare de 45°

Ce inseamna capacitatea de 200 litri

La Motan Solar 200 L, valoarea de 200 litri identifica aceasta configuratie a sistemului, dar boilerul propriu-zis nu contine 200 litri de apa utila.

In boilerul din inox sunt stocati aproximativ 170 litri de apa. Separat, cele 20 tuburi vidate contin impreuna aproximativ 56 litri de apa.

Apa din tuburi nu reprezinta diferenta dintre 170 si 200 litri. Cei aproximativ 56 litri reprezinta cantitatea de apa aflata efectiv in colectoarele solare, unde este incalzita direct de energia solara.

Practic, utilizatorul beneficiaza de un boiler cu aproximativ 170 litri de apa stocata, in timp ce o cantitate suplimentara de apa se afla in cele 20 tuburi si participa permanent la procesul de incalzire si circulatie.

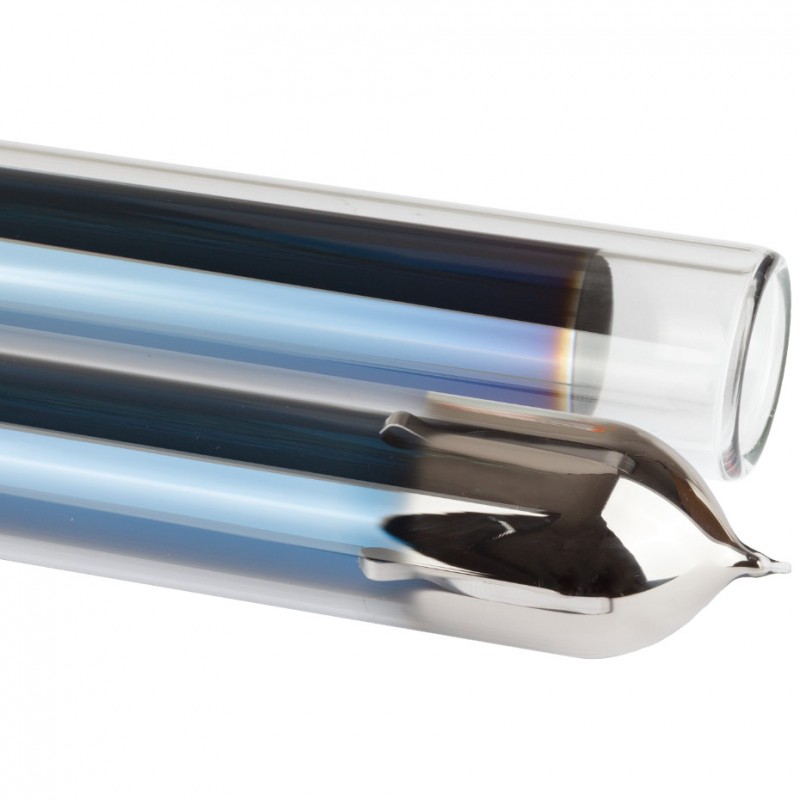

20 tuburi vidate pentru captarea energiei solare

Motan Solar 200 L utilizeaza 20 tuburi vidate realizate din doua straturi de sticla, cu vid intre acestea.

Tuburile sunt fabricate din sticla borosilicata si au dimensiuni de 58 × 1800 mm.

• Numar tuburi: 20
• Dimensiune tub: 58 × 1800 mm
• Grosime sticla: 1,6 mm
• Material: sticla borosilicata
• Coeficient de absorbtie: minimum 93%
• Coeficient de emisie: maximum 6%
• Greutate tub: 2,7 kg

Aproximativ 56 litri de apa in cele 20 tuburi vidate

Cele 20 tuburi vidate contin impreuna aproximativ 56 litri de apa. Apa este incalzita direct in tuburi de energia solara captata de colector.

Pe masura ce temperatura creste, apa incalzita urca natural in boiler, iar apa cu temperatura mai scazuta coboara din rezervor catre tuburi.

Functionare prin termosifonare

Circulatia dintre tuburile vidate si boiler se realizeaza prin termosifonare.

Apa incalzita in tuburi isi reduce densitatea si urca spre boiler. In acelasi timp, apa mai rece din rezervor coboara in tuburi, formand un circuit natural.

Pentru acest proces nu este necesara o pompa de circulatie intre colector si boiler.

Suprafata de absorbtie de 3 m²

Configuratia cu 20 tuburi vidate are o suprafata de absorbtie de 3 m², cea mai mare dintre variantele Motan Solar de 120, 150 si 200 litri.

Eficienta colectorului este de 0,98, iar tuburile transfera energia captata din radiatia solara direct catre apa aflata in interior.

Boiler din otel inoxidabil cu aproximativ 170 litri utili

Boilerul de stocare este realizat din otel inoxidabil si contine aproximativ 170 litri de apa.

Rezervorul este protejat termic printr-un strat de spuma poliuretanica cu grosimea de 50 mm, care contribuie la limitarea pierderilor de caldura ale apei acumulate.

Suportul de fixare al panoului solar este realizat tot din otel inoxidabil.

Rezervor cu flotor de 5 litri inclus

Aceasta configuratie include un rezervor cu flotor de 5 litri, utilizat pentru alimentarea automata cu apa rece a sistemului.

Rezervorul cu flotor este realizat din otel inoxidabil atat la interior, cat si la exterior si este izolat cu poliuretan.

• Capacitate: 5 litri
• Material interior: otel inoxidabil
• Material exterior: otel inoxidabil
• Izolatie: poliuretan
• Racord intrare apa rece: 1/2"
• Fixare pe boiler: stut filetat de 3/4"

Flotorul controleaza mecanic alimentarea cu apa si mentine nivelul necesar in sistem, fara a fi nevoie de o automatizare electronica pentru aceasta functie.

Sistem solar nepresurizat

Motan Solar 200 L este un sistem nepresurizat. Apa calda ajunge la consumatori prin cadere libera.

Presiunea disponibila la robinet depinde de diferenta de nivel dintre boilerul panoului solar si punctul de consum.

Pentru o presiune de aproximativ 0,5 bar, boilerul trebuie amplasat la aproximativ 5,5 m deasupra robinetului.

Recomandat pentru aproximativ 4 persoane

Configuratia Motan Solar cu 20 tuburi vidate este recomandata pentru aproximativ 4 persoane.

Necesarul real de apa calda depinde de consumul fiecarui utilizator, temperatura dorita a apei, nivelul radiatiei solare si conditiile de instalare.

Temperatura apei poate ajunge pana la 100°C

Temperatura maxima a apei din sistem poate ajunge la 100°C.

In zilele cu radiatie solara puternica, apa poate atinge temperaturi ridicate. Pentru limitarea temperaturii furnizate la punctele de consum poate fi montata o vana termostatica de amestec.

Vana termostatica de amestec nu este inclusa si se achizitioneaza separat.

Suport din inox cu inclinare de 45°

Suportul panoului solar este realizat din otel inoxidabil si mentine tuburile la un unghi de aproximativ 45° fata de orizontala.

Panoul trebuie amplasat intr-o zona fara umbrire, cu orientare spre Sud si cu acces suficient pentru interventii si verificari.

Suportul este destinat montajului pe acoperis fara inclinatie sau pe o suprafata orizontala.

Racorduri pentru apa

• Racord intrare apa rece panou solar: 3/4"
• Racord iesire apa calda: 3/4"
• Racord intrare apa rece rezervor flotor: 1/2"
• Fixare rezervor flotor pe boiler: 3/4"

Controlerul electronic TK-7 se achizitioneaza separat

Panoul de comanda electronic TK-7 nu este inclus in aceasta configuratie si se achizitioneaza separat.

TK-7 poate fi utilizat pentru monitorizarea temperaturii si nivelului apei si pentru comanda unor componente suplimentare ale instalatiei.

Panoul de comanda pentru sistemul solar include controlerul TK-7, senzorul de temperatura si nivel si electrovalva de incarcare.

Rezistenta electrica este optionala

Rezistenta electrica nu este inclusa si se achizitioneaza separat.

Poate fi adaugata o rezistenta electrica auxiliara cu putere mai mica de 2 kW, pentru incalzirea apei atunci cand se doreste o sursa suplimentara de energie.

Rezistenta electrica poate fi comandata prin controlerul TK-7 atunci cand acesta este instalat.

Pompa pentru ridicarea presiunii se achizitioneaza separat

Daca presiunea obtinuta prin cadere libera nu este suficienta pentru instalatia existenta, poate fi utilizata o pompa pentru ridicarea presiunii.

Pompa pentru ridicarea presiunii nu este inclusa si se achizitioneaza separat.

Protectia impotriva inghetului

Sistemul trebuie protejat atunci cand exista risc de inghet. Apa ramasa in boiler, tuburi sau conductele expuse poate ingheta si poate deteriora componentele.

Atunci cand conditiile de temperatura impun acest lucru, sistemul trebuie golit corespunzator de apa.

Atentie la umplerea tuburilor vidate

Tuburile vidate expuse direct la soare fara apa se pot incalzi foarte puternic. Temperatura din tuburile goale poate ajunge rapid la aproximativ 300°C.

Introducerea apei reci in tuburi supraincalzite poate provoca deteriorarea sticlei. Din acest motiv, umplerea trebuie realizata atunci cand tuburile nu sunt foarte fierbinti.

Ce contine pachetul

• boiler din otel inoxidabil pentru sistemul Motan Solar 200 L
• 20 tuburi vidate
• rezervor cu flotor de 5 litri
• suport pentru boiler si tuburile vidate
• suport pentru fixarea panoului solar
• elementele de montaj si etansare aferente sistemului

Accesorii care se achizitioneaza separat

• panou de comanda TK-7 cu senzor de temperatura si nivel si electrovalva
• rezistenta electrica auxiliara sub 2 kW
• vana termostatica de amestec
• pompa pentru ridicarea presiunii
• cablu electric pentru degivrare

Ce trebuie verificat inainte de cumparare

• Volumul de apa: boilerul propriu-zis stocheaza aproximativ 170 litri, iar cele 20 tuburi contin suplimentar aproximativ 56 litri.
• Numarul de utilizatori: configuratia este recomandata pentru aproximativ 4 persoane.
• Tipul sistemului: panoul este nepresurizat si furnizeaza apa prin cadere libera.
• Alimentarea cu apa: rezervorul cu flotor de 5 litri este inclus.
• Presiunea ACM: depinde de diferenta de nivel dintre boiler si punctele de consum.
• Amplasarea: panoul trebuie pozitionat fara umbrire si orientat spre Sud.
• Suprafata de montaj: suportul este destinat unei suprafete orizontale, iar structura trebuie sa poata sustine sistemul incarcat cu apa.
• Temperatura apei: poate ajunge pana la 100°C.
• Automatizarea: controlerul TK-7 nu este inclus si se achizitioneaza separat.
• Rezistenta electrica: nu este inclusa si se achizitioneaza separat.

Pentru a compara aceasta configuratie cu alte modele, poti consulta categoria de panouri solare nepresurizate cu tuburi vidate.

Specificatii tehnice Motan Solar 200 L cu 20 tuburi vidate

Capacitate si configuratie

• Producator: Motan
• Gama: Motan Solar
• Tip produs: sistem solar pentru prepararea apei calde menajere
• Tip sistem: nepresurizat
• Tip colector: tuburi vidate
• Model: 200 litri
• Volum apa in boilerul de stocare: aproximativ 170 litri
• Volum apa in cele 20 tuburi vidate: aproximativ 56 litri
• Numar tuburi vidate: 20
• Recomandat pentru: aproximativ 4 persoane

Colector si tuburi vidate

• Suprafata de absorbtie: 3 m²
• Eficienta colector: 0,98
• Dimensiuni tub vidat: 58 × 1800 mm
• Grosime sticla: 1,6 mm
• Material sticla: borosilicat
• Coeficient de absorbtie: minimum 93%
• Coeficient de emisie: maximum 6%
• Greutate tub: 2,7 kg
• Temperatura maxima apa: 100°C

Boiler si suport

• Material boiler de stocare: otel inoxidabil
• Izolatie boiler: spuma poliuretanica, 50 mm
• Material suport de fixare: otel inoxidabil
• Unghi de inclinare suport: 45°

Rezervor cu flotor

• Rezervor cu flotor: inclus
• Capacitate: 5 litri
• Material interior: otel inoxidabil
• Material exterior: otel inoxidabil
• Izolatie: poliuretan
• Racord intrare apa rece: 1/2"
• Racord fixare pe boiler: 3/4"

Racorduri panou solar

• Racord intrare apa rece: 3/4"
• Racord iesire apa calda: 3/4"

Intrebari frecvente despre Motan Solar 200 L cu 20 tuburi

Boilerul contine efectiv 200 litri de apa?

Nu. Boilerul propriu-zis stocheaza aproximativ 170 litri de apa. Separat, cele 20 tuburi vidate contin impreuna aproximativ 56 litri de apa care participa la procesul de incalzire.

Unde se afla apa in sistem?

Aproximativ 170 litri se afla in boilerul de stocare, iar aproximativ 56 litri se afla in cele 20 tuburi vidate. Apa circula natural intre tuburi si boiler.

Cei 56 litri din tuburi reprezinta diferenta dintre 170 si 200 litri?

Nu. Cei aproximativ 56 litri reprezinta volumul de apa aflat separat in tuburile vidate si nu diferenta aritmetica dintre 170 si 200 litri.

Pentru cate persoane este recomandat sistemul?

Configuratia cu 20 tuburi este recomandata pentru aproximativ 4 persoane.

Rezervorul cu flotor este inclus?

Da. Pachetul include un rezervor cu flotor de 5 litri, realizat din otel inoxidabil si izolat cu poliuretan.

Sistemul este presurizat?

Nu. Motan Solar este un sistem nepresurizat, iar apa calda este furnizata prin cadere libera.

Panoul de comanda TK-7 este inclus?

Nu. Panoul de comanda TK-7 nu este inclus si se achizitioneaza separat.

Rezistenta electrica este inclusa?

Nu. Rezistenta electrica nu este inclusa si se achizitioneaza separat. Sistemul permite adaugarea unei rezistente electrice auxiliare cu putere mai mica de 2 kW.
