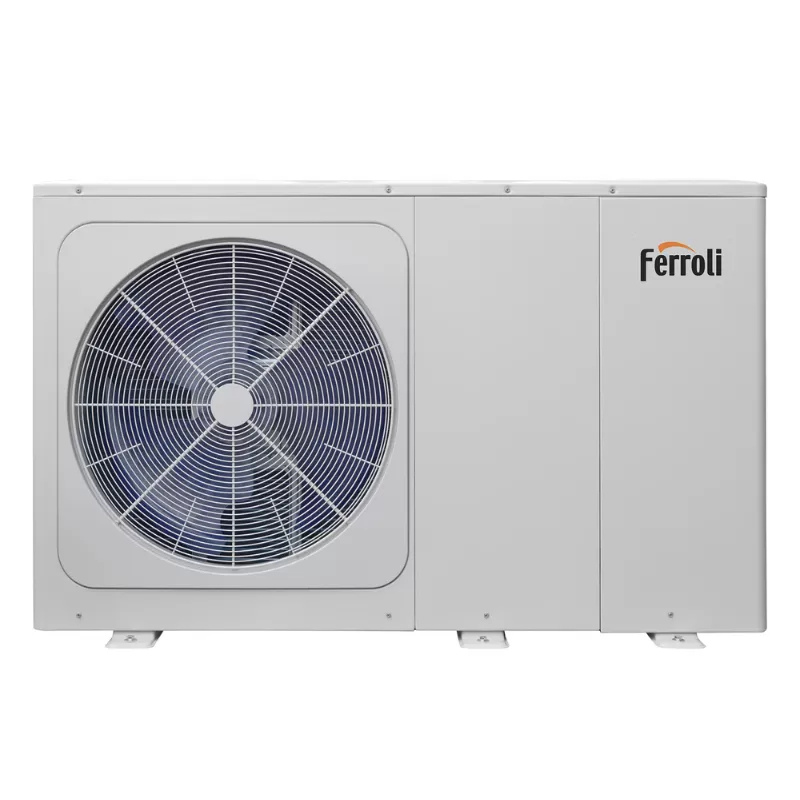

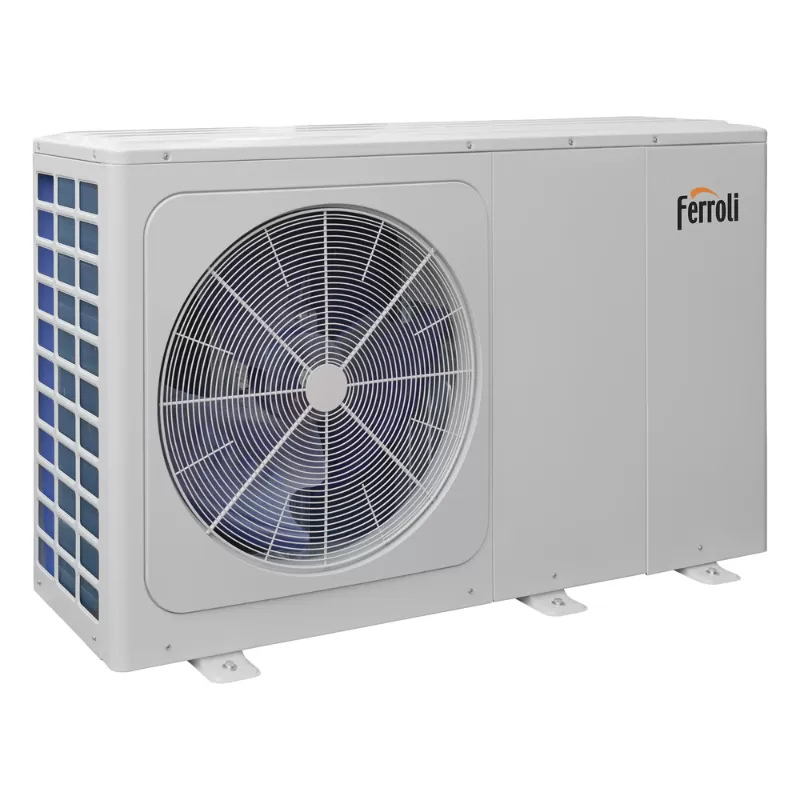

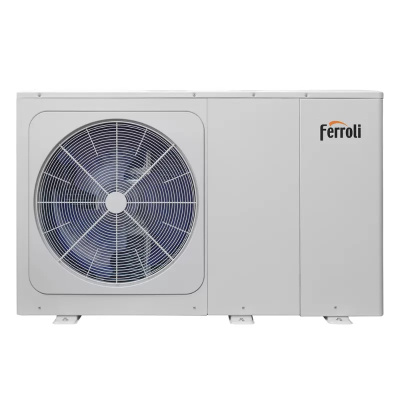

Pompa de caldura aer-apa reversibila Ferroli OMNIA M 3.2 HI9 16T, 16kW, cu rezistenta integrata de 9 kW

Avantajele pompei de caldura Ferroli OMNIA M 3.2 HI9 16T

• Model comercial de 16 kW
• Capacitate de incalzire 15,9 kW la A7W35
• COP 4,50 la A7W35
• Rezistenta electrica integrata de 9 kW
• Alimentare trifazata
• Functionare reversibila pentru incalzire si racire
• Compresor cu tehnologie DC Inverter
• Agent frigorific R32
• Temperatura apei pentru incalzire de pana la 65°C
• Compatibila cu incalzire in pardoseala, ventiloconvectoare si radiatoare
• Preparare indirecta a apei calde menajere prin boiler extern
• Kit hidronic integrat
• Pompa de circulatie cu turatie variabila
• Controler cu fir furnizat standard
• Sonda pentru boiler ACM furnizata standard
• Sonda de temperatura exterioara integrata
• Posibilitate de instalare in cascada cu pana la 6 unitati

Pompa de caldura monobloc aer-apa pentru incalzire si racire

Ferroli OMNIA M 3.2 este o pompa de caldura monobloc pentru instalare la exterior. Circuitul frigorific, compresorul, schimbatorul de caldura si principalele componente hidraulice sunt integrate in aceeasi unitate.

Energia termica preluata din aerul exterior este transferata catre apa din instalatia de incalzire. In sezonul cald, ciclul frigorific poate fi inversat pentru producerea de agent termic rece.

Daca analizezi si alte pompe de caldura aer-apa, dimensionarea trebuie realizata in functie de necesarul termic al cladirii, temperatura de proiectare a agentului termic si puterea disponibila la temperatura exterioara de calcul.

Compresor DC Inverter

Ferroli OMNIA M 3.2 utilizeaza un compresor cu tehnologie DC Inverter, care permite modularea capacitatii furnizate.

Pompa isi poate adapta functionarea la necesarul termic al instalatiei, in locul functionarii permanente la capacitate maxima.

Modularea compresorului este importanta pentru mentinerea temperaturii agentului termic la valoarea stabilita de automatizare.

Rezistenta electrica integrata de 9 kW

Varianta HI9 16T include o rezistenta electrica integrata cu puterea de 9 kW.

Rezistenta electrica reprezinta o sursa auxiliara de incalzire si poate completa capacitatea furnizata de pompa de caldura atunci cand configuratia si conditiile de functionare ale sistemului necesita aport termic suplimentar.

Functionarea acesteia este gestionata impreuna cu sistemul de control al pompei de caldura.

• Configuratie: HI9
• Putere rezistenta electrica integrata: 9 kW
• Alimentare: trifazata

Performanta la incalzire A7W35

La conditia A7W35, cu aer exterior la 7°C si agent termic cu temperatura de iesire de 35°C, Ferroli OMNIA M 3.2 16T furnizeaza o capacitate nominala de incalzire de 15,9 kW.

• Capacitate incalzire: 15,9 kW
• Putere electrica absorbita: 3,53 kW
• COP: 4,50
• Debit apa: 2735 l/h
• Presiune statica disponibila: 40 kPa

COP-ul reprezinta raportul dintre energia termica furnizata de pompa de caldura si energia electrica absorbita in conditiile respective de testare.

Performanta la incalzire cu apa la 45°C

La conditia A7W45, Ferroli OMNIA M 3.2 16T furnizeaza o capacitate nominala de incalzire de 16,0 kW.

• Capacitate incalzire: 16,0 kW
• Putere electrica absorbita: 4,57 kW
• COP: 3,50
• Debit apa: 2752 l/h
• Presiune statica disponibila: 40 kPa

Performanta la incalzire cu apa la 55°C

Pentru instalatiile care necesita o temperatura mai ridicata a agentului termic, modelul 16T poate furniza 16,0 kW la A7W55.

• Capacitate incalzire: 16,0 kW
• Putere electrica absorbita: 5,61 kW
• COP: 2,85
• Debit apa: 1720 l/h
• Presiune statica disponibila: 71 kPa

Performanta unei pompe de caldura variaza in functie de temperatura aerului exterior si de temperatura apei solicitate de instalatie. Din acest motiv, dimensionarea nu trebuie facuta exclusiv dupa denumirea comerciala de 16 kW.

Temperatura apei pentru incalzire de pana la 65°C

OMNIA M 3.2 poate produce apa pentru instalatia de incalzire la temperaturi de pana la 65°C, in limitele domeniului de functionare al echipamentului.

Aceasta caracteristica permite utilizarea cu mai multe tipuri de terminale de incalzire, cu conditia dimensionarii corecte a sistemului.

Incalzire in pardoseala, ventiloconvectoare si radiatoare

Ferroli OMNIA M 3.2 poate fi integrata in instalatii cu incalzire in pardoseala, ventiloconvectoare sau radiatoare.

Temperatura necesara agentului termic influenteaza direct eficienta pompei de caldura. Sistemele care functioneaza cu apa la temperatura redusa permit obtinerea unui COP mai ridicat.

Pentru instalatiile cu radiatoare trebuie verificata puterea disponibila a acestora la temperatura de functionare proiectata.

Racire reversibila pe timpul verii

Ferroli OMNIA M 3.2 HI9 16T este reversibila si poate produce agent termic rece pentru racirea cladirii.

Instalatia interioara trebuie prevazuta cu terminale compatibile cu functionarea in racire, precum ventiloconvectoare sau alte sisteme proiectate pentru agent termic rece.

Performanta racire A35W18

• Capacitate racire: 13,6 kW
• Putere electrica absorbita: 3,77 kW
• EER: 3,61
• Debit apa: 2339 l/h
• Presiune statica disponibila: 52 kPa

Performanta racire A35W7

• Capacitate racire: 14,0 kW
• Putere electrica absorbita: 5,60 kW
• EER: 2,50
• Debit apa: 2408 l/h
• Presiune statica disponibila: 49 kPa

Functionare la temperaturi exterioare scazute

OMNIA M 3.2 este proiectata pentru utilizarea energiei din aerul exterior inclusiv in sezonul rece.

Capacitatea termica furnizata de o pompa de caldura aer-apa variaza odata cu temperatura exterioara. Pentru alegerea corecta a modelului trebuie verificata capacitatea disponibila la temperatura exterioara de calcul a cladirii.

Rezistenta electrica integrata de 9 kW poate asigura aport termic suplimentar in configuratia HI9 atunci cand automatizarea solicita functionarea sursei auxiliare.

Degivrare automata a schimbatorului exterior

La temperaturi exterioare scazute si umiditate ridicata se poate forma gheata pe schimbatorul exterior.

Pompa de caldura realizeaza automat cicluri de degivrare pentru indepartarea ghetii si mentinerea transferului termic.

Degivrarea este o etapa normala in functionarea unei pompe de caldura aer-apa in anumite conditii meteorologice.

Kit hidronic integrat

Ferroli OMNIA M 3.2 integreaza principalele componente hidraulice necesare functionarii unitatii.

Kitul hidronic include componente pentru circulatia, controlul si protectia circuitului de apa, reducand numarul de elemente care trebuie integrate separat in zona unitatii.

Pompa de circulatie utilizata este prevazuta cu motor cu turatie variabila.

Prepararea indirecta a apei calde menajere

Ferroli OMNIA M 3.2 HI9 16T poate fi utilizata pentru prepararea indirecta a apei calde menajere prin conectarea unui boiler extern.

Pompa de caldura este furnizata standard cu sonda de temperatura pentru rezervorul de apa calda menajera, care se monteaza in boiler la realizarea instalatiei.

Boilerul pentru ACM trebuie dimensionat pentru functionarea impreuna cu o pompa de caldura si pentru necesarul de apa calda al utilizatorilor.

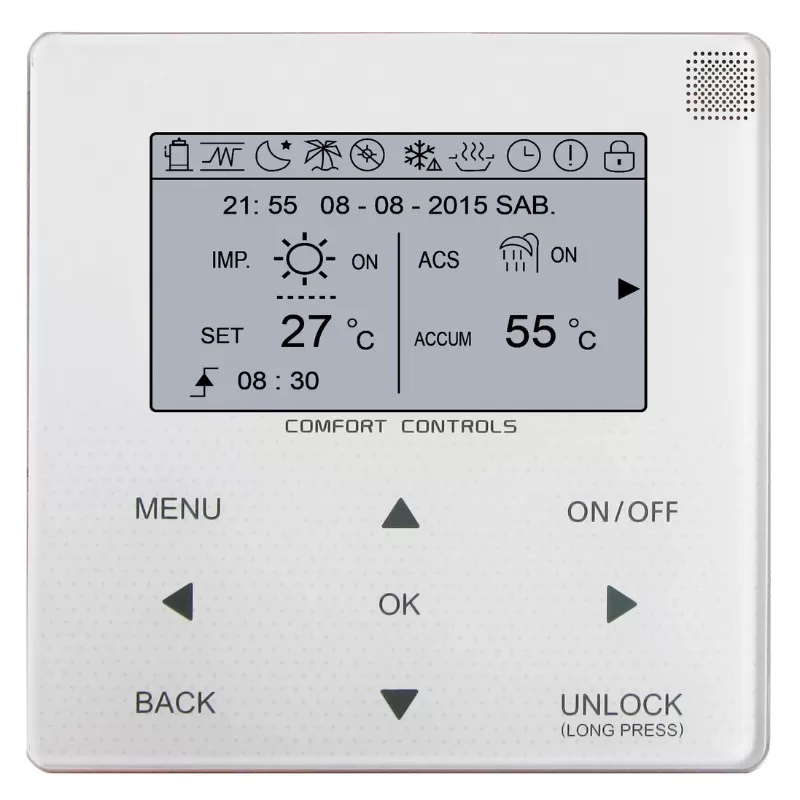

Controler cu fir furnizat standard

OMNIA M 3.2 este furnizata cu un controler cu fir pentru gestionarea principalelor functii ale sistemului.

Controlerul poate gestiona functionarea in incalzire si racire, productia de apa calda menajera si integrarea surselor suplimentare de energie.

Controlerul poate fi instalat la distanta fata de unitate, cu un cablu cu lungimea de pana la 50 m.

Reglare in functie de temperatura exterioara

Unitatea este prevazuta cu sonda de temperatura a aerului exterior instalata din fabrica.

Aceasta permite automatizarii sa adapteze functionarea in incalzire si racire in functie de conditiile exterioare si de parametrii configurati pentru sistem.

Integrare cu alte surse de incalzire

OMNIA M 3.2 poate functiona ca generator al instalatiei sau poate fi integrata impreuna cu alte surse de energie.

Sistemul de control permite gestionarea unei surse auxiliare de incalzire in functie de configuratia instalatiei. In cazul variantei HI9, rezistenta electrica integrata de 9 kW este disponibila pentru aport termic suplimentar.

Functionare in cascada cu pana la 6 unitati

OMNIA M 3.2 poate fi utilizata in configuratii in cascada pentru instalatii cu necesar termic mai mare.

O unitate principala poate controla pana la 5 unitati secundare, rezultand un sistem cu maximum 6 pompe de caldura.

Unitatile secundare pot avea capacitati diferite, iar prepararea apei calde menajere este gestionata de unitatea principala.

Agent frigorific R32

Ferroli OMNIA M 3.2 utilizeaza agent frigorific R32.

Circuitul frigorific este continut in unitatea monobloc montata la exterior, iar conectarea cu instalatia cladirii se realizeaza hidraulic.

Alimentare electrica trifazata

Modelul 16T este o varianta cu alimentare electrica trifazata.

Instalatia electrica, cablurile si protectiile trebuie dimensionate tinand cont de consumul pompei de caldura si de rezistenta electrica integrata de 9 kW.

Dimensionarea circuitului electric trebuie realizata de personal calificat conform caracteristicilor instalatiei.

Dimensiuni si greutate

Modelul OMNIA M 3.2 16T utilizeaza carcasa de dimensiuni mari a gamei 8-16T.

• Dimensiuni cu ambalaj: 1470 x 1115 x 565 mm
• Masa neta: 160 kg
• Masa bruta: 188 kg

Instalarea pompei de caldura Ferroli OMNIA M 3.2 HI9 16T

OMNIA M 3.2 este destinata instalarii la exterior.

In jurul unitatii trebuie lasat spatiul necesar pentru circulatia aerului prin schimbator si pentru accesul la operatiunile de instalare si service.

Unitatea trebuie amplasata pe o baza stabila, iar conductele hidraulice exterioare trebuie protejate corespunzator impotriva inghetului.

Instalarea hidraulica si electrica trebuie realizata de personal calificat.

Ce trebuie verificat inainte de cumparare

• Necesarul termic: modelul comercial de 16 kW furnizeaza 15,9 kW la A7W35.
• Puterea la temperatura exterioara de calcul: trebuie verificata pentru cladirea concreta.
• Temperatura agentului termic: COP-ul este 4,50 la A7W35, 3,50 la A7W45 si 2,85 la A7W55.
• Tipul terminalelor: incalzirea in pardoseala, ventiloconvectoarele sau radiatoarele trebuie dimensionate pentru temperatura de lucru.
• Alimentarea electrica: varianta 16T este trifazata.
• Rezistenta electrica: configuratia HI9 include rezistenta electrica integrata de 9 kW.
• Instalatia electrica: trebuie dimensionata pentru pompa de caldura si rezistenta electrica integrata.
• Prepararea ACM: necesita boiler extern.
• Montajul: unitatea este destinata instalarii la exterior.
• Protectia la inghet: conductele hidraulice exterioare trebuie protejate corespunzator.

Specificatii tehnice Ferroli OMNIA M 3.2 HI9 16T

Performanta la incalzire A7W35

• Capacitate incalzire: 15,9 kW
• Putere absorbita: 3,53 kW
• COP: 4,50
• Debit apa: 2735 l/h
• Presiune statica disponibila: 40 kPa

Performanta la incalzire A7W45

• Capacitate incalzire: 16,0 kW
• Putere absorbita: 4,57 kW
• COP: 3,50
• Debit apa: 2752 l/h
• Presiune statica disponibila: 40 kPa

Performanta la incalzire A7W55

• Capacitate incalzire: 16,0 kW
• Putere absorbita: 5,61 kW
• COP: 2,85
• Debit apa: 1720 l/h
• Presiune statica disponibila: 71 kPa

Performanta la racire A35W18

• Capacitate racire: 13,6 kW
• Putere absorbita: 3,77 kW
• EER: 3,61
• Debit apa: 2339 l/h
• Presiune statica disponibila: 52 kPa

Performanta la racire A35W7

• Capacitate racire: 14,0 kW
• Putere absorbita: 5,60 kW
• EER: 2,50
• Debit apa: 2408 l/h
• Presiune statica disponibila: 49 kPa

Rezistenta electrica integrata

• Configuratie: HI9
• Putere rezistenta electrica: 9 kW
• Tip alimentare: trifazata

Functionare si tehnologie

• Tip: pompa de caldura aer-apa reversibila monobloc
• Instalare: exterior
• Compresor: DC Inverter
• Agent frigorific: R32
• Temperatura maxima apa pentru incalzire: pana la 65°C
• Preparare ACM: indirect, prin boiler extern
• Controler cu fir: furnizat standard
• Sonda boiler ACM: furnizata standard
• Sonda temperatura exterioara: integrata
• Functionare in cascada: maximum 1 unitate principala + 5 unitati secundare

Dimensiuni si greutate

• Dimensiuni cu ambalaj: 1470 x 1115 x 565 mm
• Masa neta: 160 kg
• Masa bruta: 188 kg

Intrebari frecvente despre Ferroli OMNIA M 3.2 HI9 16T

Ce capacitate de incalzire are Ferroli OMNIA M 3.2 HI9 16T?

La conditia A7W35, modelul furnizeaza o capacitate nominala de incalzire de 15,9 kW, cu un COP de 4,50.

Rezistenta electrica de 9 kW este integrata?

Da. Configuratia HI9 include o rezistenta electrica integrata de 9 kW, utilizata ca sursa auxiliara de incalzire conform configurarii sistemului.

Ferroli OMNIA M 3.2 16T este trifazata?

Da. Indicativul 16T corespunde variantei trifazate, iar instalatia electrica trebuie dimensionata corespunzator echipamentului si rezistentei integrate.

Ce COP are Ferroli OMNIA M 3.2 16T?

COP-ul este de 4,50 la A7W35, 3,50 la A7W45 si 2,85 la A7W55. Valoarea variaza in functie de temperatura aerului exterior si temperatura agentului termic.

Poate functiona cu incalzire in pardoseala?

Da. Ferroli OMNIA M 3.2 poate fi integrata intr-o instalatie cu incalzire in pardoseala, sistem care functioneaza in mod uzual cu temperaturi reduse ale agentului termic.

Poate functiona cu radiatoare?

Da. Pompa poate produce apa pentru incalzire la temperaturi de pana la 65°C. Puterea radiatoarelor trebuie verificata pentru temperatura de lucru aleasa si necesarul termic al cladirii.

Poate raci cladirea in timpul verii?

Da. OMNIA M 3.2 este reversibila si poate produce agent termic rece pentru o instalatie de racire compatibila.

Poate prepara apa calda menajera?

Da. Prepararea apei calde menajere se realizeaza indirect printr-un boiler extern. Sonda pentru controlul temperaturii boilerului este furnizata standard cu unitatea.
