Receptor ZigBee OpenTherm Salus RX30RF, 2 canale, 230 V, ZigBee 3.0. 5 ani garantie

Avantajele receptorului Salus RX30RF

• Comunicatie wireless ZigBee 3.0 la frecventa de 2,4 GHz.
• Interfata OpenTherm prin terminalele A si B.
• Doua canale de comutare pentru configuratii flexibile.
• Capacitate de comutare pe fiecare canal: 5(3) A.
• Iesiri prin contacte COM-NO-NC.
• Poate realiza comutare fara potential sau 230 V, prin configurarea corespunzatoare cu punte.
• Mod manual pentru actionarea locala a canalelor.
• Indicatori LED pentru vizualizarea starii receptorului si a conexiunii.
• Poate fi utilizat ca receptor pentru centrala sau in alte configuratii compatibile ale sistemului.
• Permite configuratii cu zona principala si zona auxiliara.
• Compatibil cu platforma SALUS Smart Home.
• Control prin internet atunci cand este integrat cu Gateway-ul universal UG800.
• Montaj pe perete.
• Alimentare la 230 V AC / 50 Hz.
• Garantie 5 ani.

Control OpenTherm pentru centrale compatibile

Salus RX30RF este prevazut cu interfata OpenTherm, conexiunea catre centrala realizandu-se prin terminalele dedicate A si B.

In aceasta configuratie, receptorul poate comunica cu un cazan OpenTherm compatibil, permitand transmiterea comenzilor intre sistemul SALUS si centrala termica.

Utilizarea OpenTherm necesita ca centrala conectata sa suporte acest protocol.

Doua canale pentru controlul instalatiei

Receptorul dispune de doua canale, denumite principal si auxiliar, fiecare avand contacte pentru integrarea in sistem.

• Canal principal CH1: NO, COM si NC.
• Canal auxiliar CH2: NO, COM si NC.
• Capacitate de comutare: 5(3) A.
• Iesire: 0-230 V, in functie de configurarea electrica.

Aceasta configuratie permite receptorului sa comande echipamente diferite sau sa fie utilizat in instalatii cu mai multe zone.

Comutare fara potential sau la 230 V

RX30RF permite comutare fara potential, dar poate fi configurat si pentru comutare la 230 V prin utilizarea unei punti electrice corespunzatoare.

Aceasta flexibilitate permite adaptarea receptorului la mai multe tipuri de centrale, pompe, vane si alte componente compatibile ale instalatiei HVAC.

ZigBee 3.0 si integrare SALUS Smart Home

Comunicarea wireless se realizeaza prin ZigBee 3.0 / IT600, pe frecventa de 2,4 GHz.

Pentru conectarea receptorului la platforma SALUS Smart Home si utilizarea functiilor prin internet este necesar Gateway-ul universal UG800. Imperecherea RX30RF cu sistemul se realizeaza prin gateway. :contentReference[oaicite:1]{index=1}

• Standard wireless: ZigBee 3.0 / IT600
• Frecventa: 2,4 GHz
• Imperechere: prin gateway
• Gateway necesar pentru SALUS Smart Home: UG800

Compatibilitate cu termostatul Salus Elypso

Receptorul RX30RF este conceput pentru integrarea in ecosistemul SALUS si poate realiza legatura dintre termostatul inteligent Salus Elypso EL600T si centrala termica.

Atunci cand termostatul solicita incalzire, receptorul transmite comanda catre centrala sau catre componenta controlata, in functie de configurarea instalatiei.

RX30RF poate fi utilizat si impreuna cu alte termostate de camera si dispozitive compatibile din platforma SALUS.

Configuratii pentru incalzire si racire

Prin configurarea comutatoarelor DIP, receptorul poate fi adaptat pentru mai multe tipuri de instalatii.

Sistem cu o singura zona

• Incalzire centrala sau sistem de incalzire/racire cu 2 tevi.
• Sistem de incalzire/racire cu 4 tevi.
• Incalzire centrala si apa calda menajera.

Sistem cu doua zone

Receptorul poate fi configurat si pentru doua zone de incalzire impreuna cu un cazan comandat On/Off, in configuratiile prevazute de sistemul SALUS. :contentReference[oaicite:2]{index=2}

Indicatori LED pentru verificarea functionarii

Salus RX30RF este echipat cu indicatori LED pentru cele doua canale. Acestia ofera informatii vizuale despre starea receptorului si faciliteaza configurarea si identificarea anumitor situatii de functionare.

Indicatorii pot semnaliza, in functie de stare:

• procesul de conectare la reteaua ZigBee
• pierderea conexiunii cu un dispozitiv asociat
• starea releului
• procesul de imperechere
• resetarea la setarile din fabrica
• utilizarea comenzilor manuale

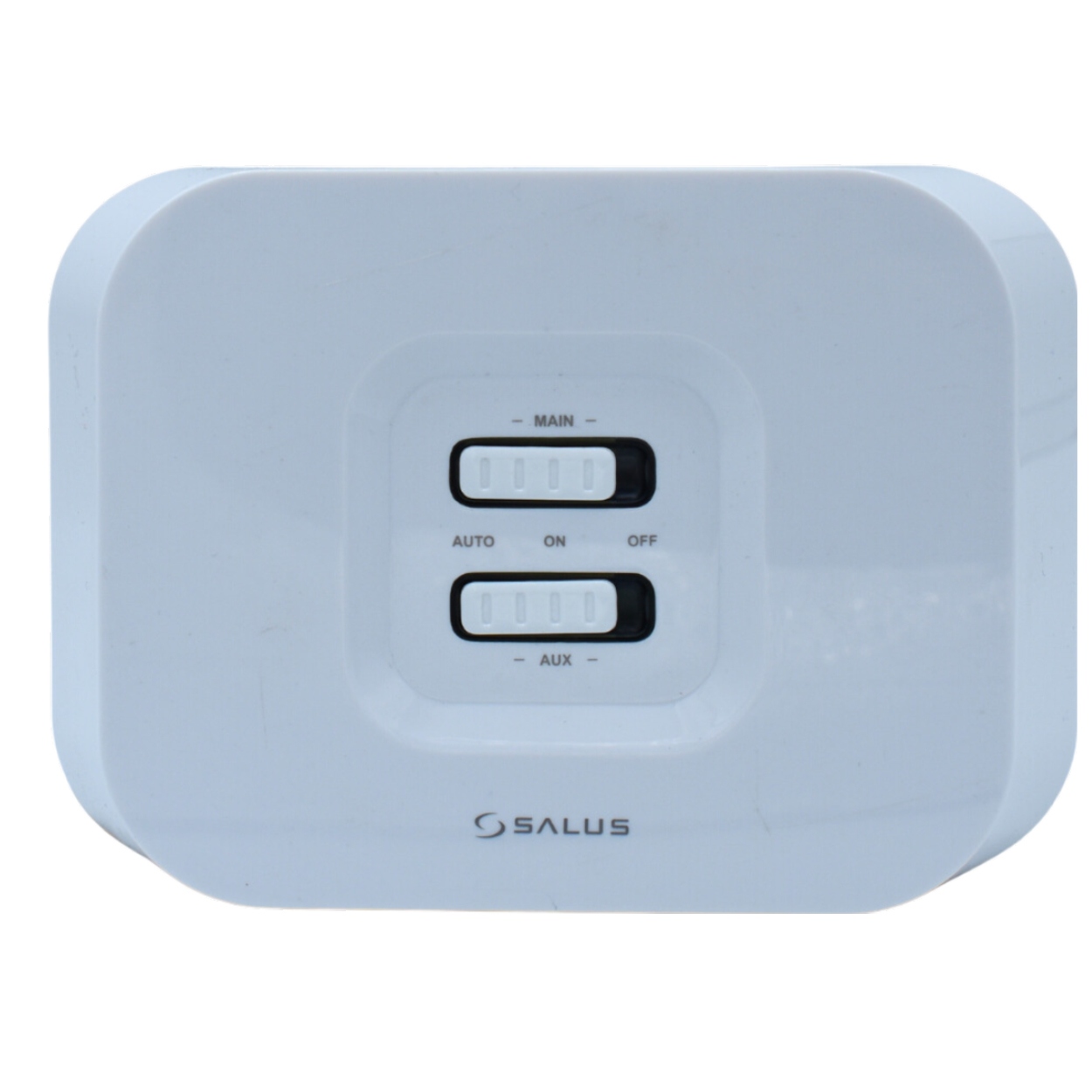

Mod manual

Receptorul dispune de comenzi manuale, permitand actionarea locala a canalelor atunci cand este necesara verificarea sau controlarea directa a echipamentelor conectate.

Comutatoarele si LED-urile de pe partea frontala faciliteaza verificarea rapida a starii canalului principal si a celui auxiliar.

Raza de comunicare ZigBee

Raza de comunicare wireless poate ajunge la:

• in interior: minimum 30 m
• in exterior: pana la 200 m in linie dreapta

Raza efectiva poate fi influentata de pereti, structura cladirii, pozitionarea dispozitivelor si alte obstacole sau surse de interferente radio.

Montaj compact pe perete

Salus RX30RF este conceput pentru montaj pe perete si are o carcasa compacta din plastic.

• Latime: 145 mm
• Inaltime: 100 mm
• Adancime: 35 mm
• Material carcasa: plastic

Conexiunile receptorului Salus RX30RF

Receptorul dispune de terminale separate pentru canalul principal, alimentare, canalul auxiliar si comunicatia OpenTherm.

• 1 - NO Principal (CH1): contact normal deschis.
• 2 - COM Principal (CH1): contact comun.
• 3 - NC Principal (CH1): contact normal inchis.
• 4 si 5 - L: alimentare faza.
• 6 - GND: conexiune de impamantare.
• 7 si 8 - N: alimentare neutru.
• 9 - NC AUX (CH2): contact normal inchis.
• 10 - NO AUX (CH2): contact normal deschis.
• 11 - COM AUX (CH2): contact comun.
• 12 - A: conexiune OpenTherm catre cazan.
• 13 - B: conexiune OpenTherm catre cazan.

Ce trebuie sa stii inainte de cumparare

• Modelul exact este Salus RX30RF.
• Este un receptor ZigBee cu doua canale.
• Functioneaza cu ZigBee 3.0 la 2,4 GHz.
• Alimentarea receptorului este de 230 V AC / 50 Hz.
• Capacitatea de comutare este de 5(3) A pe canal.
• Dispune de interfata OpenTherm prin terminalele A si B.
• Dispune de contacte COM-NO-NC pentru cele doua canale.
• Poate realiza comutare fara potential sau 230 V, in functie de configurarea electrica.
• Poate fi utilizat in sisteme de incalzire, racire, control pe zone si preparare ACM, in configuratiile compatibile.
• Pentru integrarea completa in SALUS Smart Home si control prin internet este necesar Gateway-ul UG800.
• Montajul este pe perete.
• Dimensiunile sunt de aproximativ 145 x 100 x 35 mm.
• Instalarea si conexiunile electrice trebuie realizate conform schemei sistemului si cerintelor echipamentelor conectate.

Date tehnice Salus RX30RF

Caracteristici generale

• Producator: Salus
• Model: RX30RF
• Tip produs: receptor ZigBee OpenTherm
• Montaj: pe perete
• Material carcasa: plastic
• Control prin internet: da, prin sistemul SALUS Smart Home si gateway compatibil
• Garantie: 5 ani

Comunicatie

• Tehnologie wireless: ZigBee 3.0 / IT600
• Frecventa comunicare: 2,4 GHz
• Imperechere: prin gateway
• Raza de operare in interior: minimum 30 m
• Raza de operare in exterior: pana la 200 m in linie dreapta

Alimentare si iesiri

• Alimentare: 230 V AC / 50 Hz
• Numar canale: 2
• Capacitate comutator: 5(3) A pe canal
• Iesire OpenTherm: prin contactele A si B
• Iesire relee: 0-230 V prin contactele COM-NO-NC
• Comutare fara potential: da
• Comutare 230 V: posibila prin utilizarea unei punti
• Clasa de siguranta: Clasa I

Dimensiuni

• Latime: 145 mm
• Inaltime: 100 mm
• Adancime: 35 mm

Intrebari frecvente despre Salus RX30RF

Ce este Salus RX30RF?

Salus RX30RF este un receptor wireless ZigBee cu doua canale si interfata OpenTherm, utilizat pentru controlul centralelor termice, pompelor, vanelor de zona si altor componente compatibile ale unei instalatii HVAC.

Salus RX30RF suporta OpenTherm?

Da. Receptorul dispune de comunicatie OpenTherm prin terminalele A si B pentru conectarea la centrale compatibile cu acest protocol.

Are doua canale?

Da. RX30RF dispune de doua canale de releu, principal CH1 si auxiliar CH2, fiecare prevazut cu contacte COM, NO si NC.

Poate controla o centrala termica On/Off?

Da. Pe langa conexiunea OpenTherm, receptorul dispune de contacte de releu care permit utilizarea in configuratii On/Off compatibile.

Poate controla doua zone?

Da. RX30RF poate fi configurat pentru sisteme de incalzire cu doua zone, conform schemei si configuratiei SALUS corespunzatoare.

Este necesar Gateway-ul SALUS?

Pentru integrarea RX30RF in SALUS Smart Home, imperecherea ZigBee si accesul prin internet este necesar Gateway-ul universal UG800. :contentReference[oaicite:3]{index=3}

Este compatibil cu Salus Elypso?

Da. RX30RF este conceput pentru integrarea cu termostatul inteligent Salus Elypso EL600T in cadrul sistemului SALUS Smart Home.

Ce alimentare necesita?

Receptorul functioneaza cu alimentare la 230 V AC / 50 Hz.

Ce dimensiuni are Salus RX30RF?

Receptorul masoara aproximativ 145 x 100 x 35 mm si este destinat montajului pe perete.

Ce garantie are?

Salus RX30RF beneficiaza de o garantie de 5 ani.
