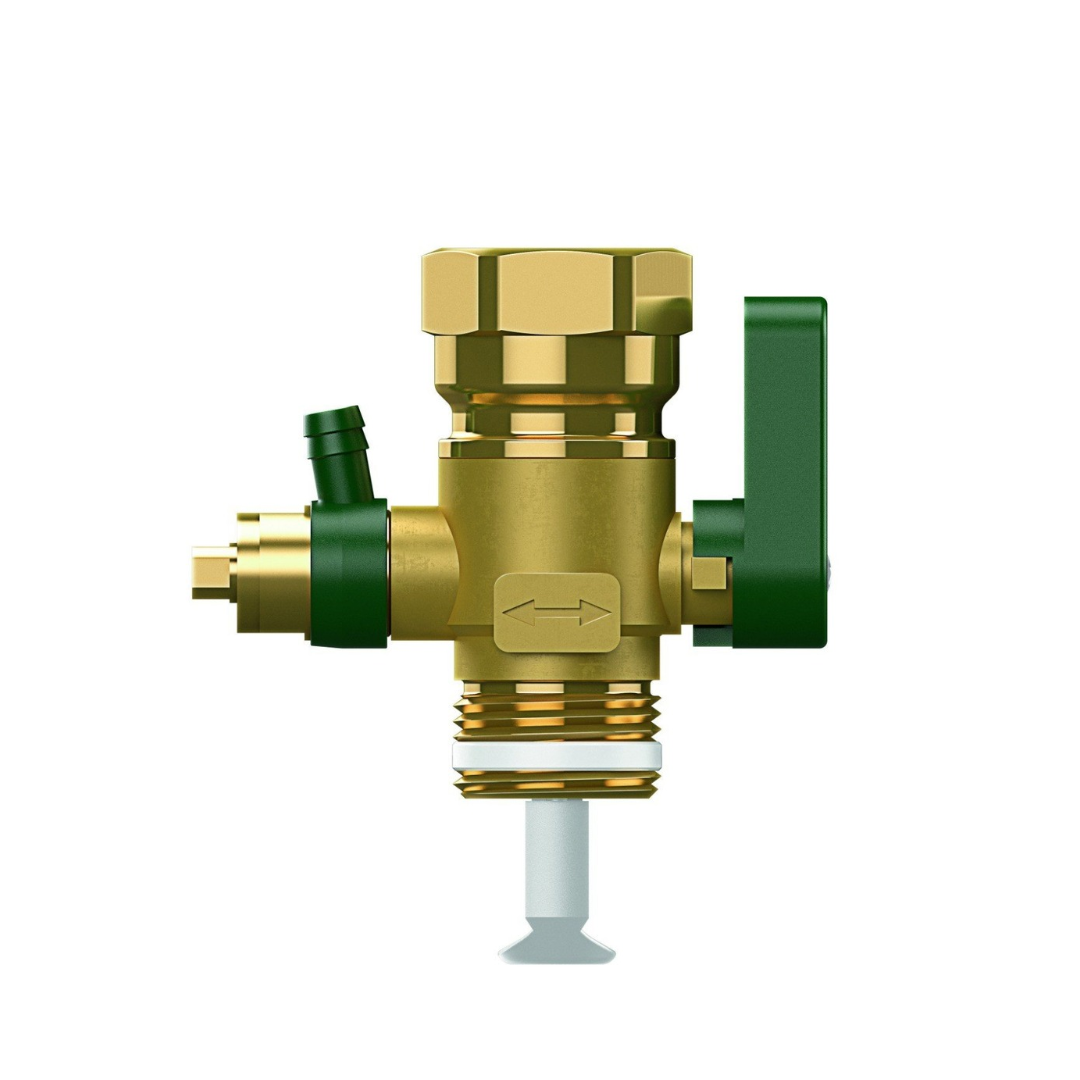

Robinet de inchidere si sevisare Reflex Flowjet 3/4

Avantajele robinetului de inchidere si servisare Reflex Flowjet

• Armatura multifunctionala, cu vana de inchidere, vana de scurgere si duza pentru recirculare.
• Conceputa pentru conectarea si servisarea vaselor de expansiune compatibile.
• Compatibilitate cu vasele Reflex Refix DD si Refix DT.
• Permite izolarea vasului de expansiune fata de instalatie.
• Faciliteaza operatiunile de golire si intretinere.
• Dispozitiv de securizare cu sigiliu, pentru protejarea pozitiei vanei de inchidere.
• Integreaza o vana de scurgere pentru operatiunile de servisare.
• Dispune de duza pentru recirculare.
• Presiune maxima admisa de 16 bar.
• Temperatura maxima de operare de 70°C.
• Racorduri filetate G 3/4'' si G 1 1/4''.
• Conexiuni cu filet interior/exterior.
• Poate fi combinat cu piese de racord in T furnizate de utilizator.
• Conceput conform cerintelor DIN 4807 T5 pentru aplicatiile specificate.
• Faciliteaza verificarea si intretinerea periodica a vasului de expansiune.

Armatura multifunctionala pentru vase de expansiune

Reflex Flowjet 3/4'' reuneste intr-un singur ansamblu functii necesare pentru conectarea si servisarea vaselor de expansiune.

Constructia integreaza trei elemente functionale principale:

• Vana de inchidere - permite izolarea vasului de expansiune fata de circuitul hidraulic.
• Vana de scurgere - permite evacuarea controlata a fluidului in cadrul operatiunilor de servisare.
• Duza pentru recirculare - componenta destinata functiei de recirculare prevazute in constructia armaturii.

Integrarea acestor functii intr-un singur echipament simplifica configuratia conexiunii hidraulice si faciliteaza accesul la operatiunile de intretinere.

Vana de inchidere pentru izolarea vasului de expansiune

Unul dintre principalele avantaje ale robinetului Reflex Flowjet este prezenta unei vane de inchidere, care permite separarea hidraulica a vasului de expansiune de restul instalatiei.

Aceasta functie este utila atunci cand trebuie efectuate operatiuni de verificare, intretinere sau interventii asupra vasului de expansiune.

Prin izolarea controlata a vasului, anumite operatiuni de servisare pot fi realizate fara golirea completa a intregii instalatii, in functie de configuratia circuitului si de procedura de lucru.

Important: vana de inchidere trebuie utilizata exclusiv conform instructiunilor producatorului. Vasul de expansiune nu trebuie lasat izolat de instalatie in timpul functionarii normale daca acest lucru compromite siguranta sistemului.

Dispozitiv de securizare cu sigiliu

Robinetul Reflex Flowjet este prevazut cu un dispozitiv de securizare cu sigiliu, integrat in ansamblul vanei de inchidere.

Acest sistem este destinat securizarii pozitiei de functionare si reducerii riscului de actionare accidentala sau neautorizata.

Dispozitivul de securizare este important in instalatiile in care vasul de expansiune trebuie sa ramana conectat la circuitul hidraulic in timpul exploatarii normale.

Configuratia este realizata pentru utilizarea cu vasele de expansiune Refix DD si Refix DT, conform cerintelor DIN 4807 T5 mentionate de producator.

Vana de scurgere integrata pentru operatiuni de servisare

Armatura Reflex Flowjet 3/4'' dispune de o vana de scurgere integrata, care permite evacuarea fluidului din sectiunea izolata, conform procedurii de intretinere.

Aceasta functie faciliteaza operatiunile de verificare si servisare a vasului de expansiune.

Inaintea interventiilor trebuie respectate procedurile de izolare, depresurizare si golire recomandate de producator.

Prezenta vanei de scurgere contribuie la realizarea mai practica a lucrarilor de mentenanta si la reducerea necesitatii unor operatiuni suplimentare asupra circuitului hidraulic.

Duza pentru recirculare

Reflex Flowjet este echipat cu o duza pentru recirculare, componenta integrata in constructia armaturii.

Aceasta caracteristica diferentiaza produsul de un robinet simplu de inchidere si il recomanda pentru aplicatiile prevazute de producator impreuna cu vasele de expansiune compatibile.

Duza pentru recirculare face parte din configuratia hidraulica a ansamblului si trebuie utilizata conform instructiunilor de montaj Reflex.

Compatibilitate cu vasele de expansiune Reflex Refix DD si Refix DT

Robinetul de servisare Reflex Flowjet este conceput pentru utilizarea impreuna cu vasele de expansiune din gamele Refix DD si Refix DT.

Aceste vase sunt utilizate in aplicatii hidraulice compatibile cu specificatiile lor tehnice, iar armatura Flowjet permite realizarea conexiunii si efectuarea operatiunilor de intretinere.

Compatibilitatea exacta trebuie verificata in functie de modelul vasului de expansiune, dimensiunea racordului si schema hidraulica a instalatiei.

Presiune maxima de operare de 16 bar

Reflex Flowjet 3/4'' permite utilizarea la o presiune maxima de operare de 16 bar, conform specificatiilor tehnice furnizate.

Aceasta valoare reprezinta limita maxima admisa pentru armatura si trebuie respectata la proiectarea si exploatarea instalatiei.

Presiunea maxima de lucru a intregului sistem este determinata de componenta cu cea mai mica presiune admisa, inclusiv vasul de expansiune si celelalte elemente hidraulice.

Temperatura maxima de operare de 70°C

Robinetul de inchidere si servisare Reflex Flowjet este destinat utilizarii la temperaturi ale fluidului de maximum 70°C.

Respectarea acestei limite este importanta pentru functionarea corespunzatoare si pentru mentinerea conditiilor de siguranta.

Inainte de instalare trebuie verificata compatibilitatea temperaturii de functionare a circuitului cu parametrii armaturii si ai vasului de expansiune.

Racorduri filetate G 3/4'' si G 1 1/4''

Reflex Flowjet este prevazut cu racorduri G 3/4'' si G 1 1/4'', cu filet interior/exterior, conform specificatiilor furnizate.

Aceste conexiuni permit integrarea armaturii in instalatiile compatibile cu dimensiunile si tipurile de filet indicate.

La montaj trebuie verificata corespondenta dintre racordurile vasului de expansiune, ale robinetului si ale conductelor instalatiei.

Utilizarea unor conexiuni si materiale de etansare corespunzatoare contribuie la realizarea unui montaj hidraulic sigur.

Posibilitate de combinare cu piese de racord in T

Armatura Reflex Flowjet 3/4'' poate fi combinata cu piese de racord in T furnizate de utilizator, in functie de configuratia instalatiei.

Aceasta posibilitate ofera flexibilitate la realizarea conexiunilor hidraulice si la integrarea echipamentului in diferite scheme de montaj.

Piesele de racord suplimentare trebuie alese in functie de dimensiunile filetului, presiunea de lucru si compatibilitatea cu instalatia.

Nota: piesele de racord in T sunt mentionate ca fiind furnizate de utilizator si nu sunt indicate ca accesorii incluse in echiparea standard.

Aplicatii recomandate pentru Reflex Flowjet 3/4''

Robinetul de inchidere si servisare Reflex Flowjet este destinat aplicatiilor in care sunt utilizate vase de expansiune compatibile si este necesara posibilitatea izolarii si golirii controlate a conexiunii hidraulice.

Aplicatiile includ:

• Conectarea vaselor de expansiune Reflex Refix DD.
• Conectarea vaselor de expansiune Reflex Refix DT.
• Instalatii hidraulice compatibile cu cerintele DIN 4807 T5.
• Aplicatii in care este necesara izolarea controlata a vasului de expansiune.
• Instalatii care necesita operatiuni periodice de verificare si servisare.
• Configuratii hidraulice cu racorduri filetate compatibile.

Utilizarea trebuie realizata exclusiv in limitele de presiune, temperatura si compatibilitate specificate pentru armatura si pentru vasul de expansiune.

Caracteristici tehnice robinet Reflex Flowjet 3/4''

• Producator: Reflex.
• Model: Flowjet.
• Tip produs: robinet de inchidere si servisare pentru vase de expansiune.
• Dimensiune nominala: 3/4''.
• Functii integrate: vana de inchidere, vana de scurgere si duza pentru recirculare.
• Dispozitiv de securizare: da, cu sigiliu.
• Compatibilitate: Refix DD si Refix DT.
• Presiune maxima de operare: 16 bar.
• Temperatura maxima de operare: 70°C.
• Racorduri: G 3/4'' / G 1 1/4''.
• Tip filet: interior/exterior.
• Compatibilitate cu racorduri in T: da, cu piese furnizate de utilizator.
• Standard mentionat: DIN 4807 T5.

Recomandari pentru montaj si exploatare

Pentru instalarea corecta a robinetului Reflex Flowjet 3/4'', trebuie verificata compatibilitatea cu vasul de expansiune si cu racordurile instalatiei.

La montaj si exploatare trebuie respectate urmatoarele recomandari:

• Verificarea compatibilitatii cu vasele Reflex Refix DD si Refix DT.
• Respectarea presiunii maxime de operare de 16 bar.
• Respectarea temperaturii maxime de 70°C.
• Utilizarea racordurilor filetate compatibile G 3/4'' si G 1 1/4''.
• Respectarea instructiunilor privind securizarea vanei de inchidere.
• Efectuarea operatiunilor de servisare numai dupa izolarea si depresurizarea corespunzatoare.
• Utilizarea vanei de scurgere conform procedurilor recomandate.
• Verificarea etanseitatii conexiunilor dupa montaj sau interventii.
• Restabilirea configuratiei normale de functionare a instalatiei dupa finalizarea lucrarilor.

Important: vasul de expansiune trebuie sa ramana conectat la instalatie in regimul normal de functionare, conform proiectului si cerintelor de siguranta. Izolarea acestuia trebuie efectuata numai pentru operatiuni autorizate de verificare sau intretinere.

Montajul si interventiile de servisare trebuie realizate de personal calificat, cu respectarea instructiunilor producatorului si a normelor aplicabile.

De ce sa alegi robinetul de inchidere si servisare Reflex Flowjet 3/4''?

Reflex Flowjet 3/4'' este o armatura practica pentru conectarea si intretinerea vaselor de expansiune Refix DD si Refix DT, reunind intr-un singur ansamblu functiile de inchidere, scurgere si recirculare.

Dispozitivul de securizare cu sigiliu contribuie la protejarea pozitiei de functionare a vanei, iar vana de scurgere integrata faciliteaza operatiunile de verificare si servisare.

Cu o presiune maxima de operare de 16 bar, o temperatura maxima de 70°C si racorduri filetate G 3/4'' / G 1 1/4'', armatura este conceputa pentru integrarea in instalatii hidraulice compatibile.

Robinetul de inchidere si servisare Reflex Flowjet 3/4'' reprezinta o alegere potrivita pentru instalatiile care necesita o conexiune functionala si securizata a vasului de expansiune, precum si acces facil la operatiunile periodice de intretinere.
