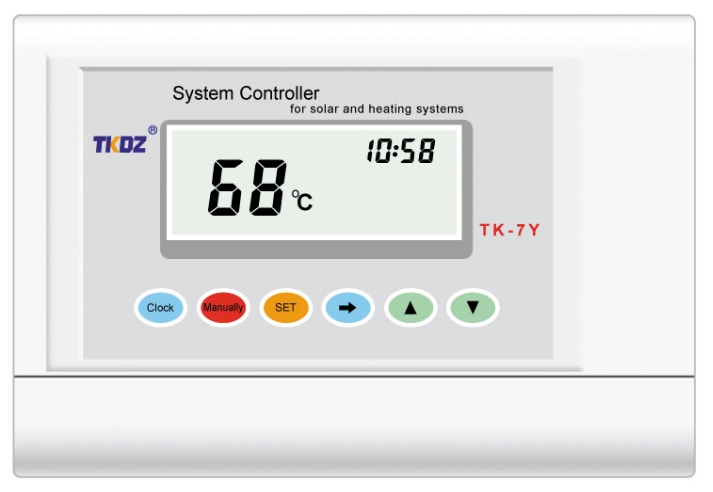

TK-7 – regulator pentru panouri solare nepresurizate SONTEC

FUNCTIILE REGULATORULUI

• 1. Autocontrol. La pornirea regulatorului, acesta emite un ”bip”, ceea ce inseamna ca este in parametri normali de functionare.
• 2. Nivelul apei in rezervor. Regulatorul poate fi setat sa controleze urmatoarele nivele ale apei din rezervor: 50%, 75%, 100%.
• 3. Setarea temperaturii apei. Domeniul de setare a temperaturii apei este 30 ÷ 80°C. Daca nu aveti nevoie de incalzirea electrica setati temperatura apei la 00°C ca sa dezactivati aceasta functie.
• 4. Afisarea temperaturii apei. Pe ecran va fi afisata temperatura apei din rezervor.
• 5. Afisarea nivelului apei. Pe ecran va fi afisat nivelul apei din rezervor.
• 6. Avertizare lipsa apa. Daca nivelul apei din rezervor scade sub nivelul de functionare a sistemului se va declansa o avertizare sonora iar pe ecran se va afisa, in acelasi timp, nivelul de 25%.
• 7. Alimentarea automata cu apa a rezervorului. Cand nivelul apei din rezervor scade sub nivelul necesar regulatorul, dupa 30 minute, va declansa alimentarea cu apa pana la nivelul pre-setat.
• 8. Alimentarea manuala cu apa. Daca nivelul apei din rezervor este sub nivelul setat si doriti sa alimentati rezervorul imediat cu apa, apasati butonul ”water load/water level” (incarcare cu apa/nivelul apei). Regulatorul va comanda alimentarea cu apa a rezervorului pana la nivelul presetat. Daca nivelul apei a atins nivelul presetat (mai mic decat 100%), se poate creste nivelul cu o treapta fata de acesta. Cand nivelul apei din rezervor atinge 100% apasati butonul ”water load/water level” pentru a opri alimentarea cu apa.
• 9. Incalzirea manuala a apei. Daca functia de incalzire electrica a apei este dezactivata si temperatura apei din rezervor este mai mica decat cea dorita se poate comanda incalzirea manuala a apei prin apasarea butonului ”heat up/water temperature” (incalzire/temperatura apei). Regulatorul va declansa incalzirea apei cu ajutorul rezistentei electrice pana la temperatura presetata. Pentru a dezactiva incalzirea electrica mai apasati inca odata butonul.

• 10. Incalzire si alimentare inteligenta. Daca regulatorul nu are setat nici o conditie, acesta va functiona in mod automat si va alimenta rezervorul cu apa, va porni incalzirea electrica in functie de incalzirea solara, de consumul de apa calda, de temperatura pre-setata, de nivelul pre-setat si de obiceiurile consumatorilor.
• 11. Alimentarea cu apa pe tot parcursul zilei. Aceasta este o functie pentru utilizatorii care consuma cantitati mari de apa calda. Pe tot parcursul zilei aceasta functie va proceda la alimentarea cu apa a rezervorului si la incalzirea acesteia, va asigura dimineata apa calda la temperatura de cca. 50°C. In cursul zilei va alimenta permanent cu apa rezervorul pentru a fi incalzita de radiatia solara. In situatia in care nu se atinge temperatura pre-setata cu ajutorul radiatiei solare, regulatorul va porni incalzirea electrica pana ce se va atinge temperatura presetata. Prin apasarea prelungita a butonului ”preset” se dezactiveaza aceasta functie; in aceasta situatie dimineata nu va fi asigurata apa calda prin incalzire electrica.
• 12. Incalzire constanta. Daca temperatura apei din rezervor scade cu 3°C sub valoarea pre-setata, regulatorul va porni incalzirea electrica mentinand astfel o temperatura constanta a apei. Daca nivelul apei din rezervor este sub 50%, regulatorul va comanda alimentarea cu apa si numai dupa aceea va porni incalzirea electrica pentru a preveni functionarea rezistentei electrica fara apa in rezervor.
• 13. Alimentarea constanta. Daca nivelul apei din rezervor scade sub 75%, dupa 30 minute regulatorul va comanda alimentarea cu apa pana la 100%. Aceasta functie este activa numai daca nivelul apei din rezervor este setat la 100%.
• 14. Alimentarea fortata. In situatia in care senzorul de nivel are probleme de functionare (nu sesizeaza corect nivelul apei din rezervor) se poate alimenta rezervorul cu apa prin apasarea butonului ”incarcare apa/nivel apa”. Regulatorul va emite semnale sonore timp de un minut iar alimentarea va fi oprita automat dupa 8 minute.
• 15. Alimentarea la presiuni scazute. Daca in timpul alimentarii cu apa a rezervorului apa se opreste sau presiunea acesteia este prea scazuta, regulatorul va trece automat in modul incarcare la presiune scazuta. Butonul ”alimentare cu apa pe tot parcursul zilei” se va aprinde si se va declansa alarma. In modul alimentare la presiuni scazute regulatorul va porni alimentarea cu apa la fiecare 30 minute. Daca in 30 minute nivelul apei in rezervor nu va creste cu un nivel, alimentarea se va opri pentru alte 30 minute. Acest proces se va repeta pana cand nivelul apei va atinge 75% sau 100%. Acest mod de lucru a functiei are scopul sa previna:
  • Deteriorarea electrovanei sau a pompei de ridicare a presiunii prin functionarea acesteia din urma fara apa
  • Daca sunt pierderi de apa datorita unor tuburi sparte sau din alte cauze se va evita scurgeri continue a apei pe acoperis
  • Tuburile vidate se pot sparge daca acestea au stat in soare fara apa iar apoi apa a revenit brusc; socul termic va sparge tuburile.
• 16. Controlul functionarii pompei de ridicare a presiunii. In situatia in care folositi o pompa pentru cresterea presiunii apei de alimentare a rezervorului, se poate folosi functia ”boosting” care va porni pompa cand este necesara alimentarea rezervorului cu apa si o va opri cand rezervorul sa umplut. De asemenea va inchide si electrovana.
• 17. Memorarea setarilor. In cazul intreruperii alimentarii electrice, regulatorul pastreaza setarile parametrilor.

Date tehnice TK-7 - regulator pentru sisteme solare nepresurizate SONTEC:

• Alimentare electrica: 220V/CA
• Precizia de masurare a temperaturii: ± 2°C
• Domeniul de masurare a temperaturii: 0 ÷ 99°C
• Nivele de apa controlate in rezervor: 4
• Putere maxima rezistenta electrica: 2000W
• Putere maxima cablu electric de degivrare si pompa: 500W
• Bobina electrovalvei: 12Vcc
