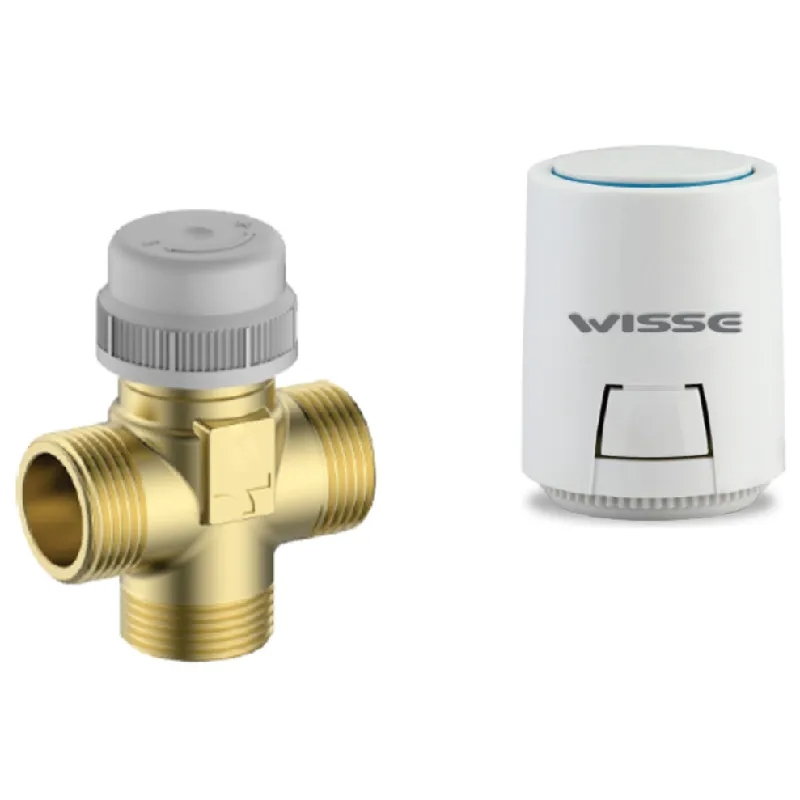

Vana cu 3 cai 3/4'' WISSE, cu servomotor 230V - pentru ventiloconvectoare

Avantajele vanei cu 3 cai WISSE 3/4'' cu servomotor

• Vana cu 3 cai, destinata controlului circulatiei agentului termic.
• Racord de 3/4'', pentru integrarea in instalatii hidraulice compatibile.
• Servomotor electric de 230V, inclus in ansamblu.
• Recomandata pentru instalatii cu ventiloconvectoare.
• Permite actionarea automata printr-un sistem de comanda compatibil.
• Presiune maxima de lucru de 10 bar.
• Temperatura fluidului intre 4°C si 110°C.
• Compatibila cu apa si amestecuri de apa cu glicol de maximum 50%.
• Corp din alama pentru rezistenta mecanica.
• Tija din alama cu nichelare chimica.
• Arc din otel inoxidabil.
• Element de etansare din cauciuc EPDM.
• Debit de scurgere pe by-pass sub 0.02% din Kvs, conform datelor furnizate.
• Servomotor cu functionare normal inchisa.
• Consum electric redus, de 2W.
• Forta de actionare de 100 ± 10 N.
• Timp de deschidere si inchidere de 3-5 minute.
• Grad de protectie IP54.
• Cablu de alimentare cu lungimea de 800 mm.
• Carcasa servomotorului realizata din PA66 ranforsat cu 30% fibra de sticla.
• Servomotor conform standardului EN 60730.

Controlul circulatiei agentului termic in instalatiile cu ventiloconvectoare

Vana cu 3 cai WISSE 3/4'' este destinata utilizarii in instalatii hidraulice in care este necesara controlarea circulatiei apei printr-un ventiloconvector.

Ventiloconvectoarele utilizeaza un schimbator de caldura prin care circula apa calda sau racita, in functie de regimul de functionare al instalatiei. Controlul circulatiei agentului termic este important pentru reglarea aportului de energie catre echipament.

Prin intermediul celor trei cai, vana permite directionarea circulatiei fluidului conform configuratiei hidraulice a sistemului.

Actionarea electrica permite integrarea vanei intr-o instalatie automatizata, in care functionarea poate fi comandata in functie de necesarul de incalzire sau racire.

Servomotor electric 230V pentru actionare automata

Ansamblul WISSE este echipat cu un servomotor electric alimentat la 230V, destinat actionarii mecanismului vanei.

Servomotorul transforma comanda electrica intr-o deplasare mecanica a tijei, permitand modificarea pozitiei elementului de inchidere.

Prin aceasta functie, vana poate fi utilizata impreuna cu dispozitive de automatizare compatibile, pentru gestionarea circulatiei agentului termic in instalatie.

Consumul electric nominal de 2W permite actionarea cu un necesar redus de energie electrica.

Functionare normal inchisa (NC)

Servomotorul inclus are o configuratie de control normal inchisa (NC).

Aceasta caracteristica defineste comportamentul de actionare al ansamblului in raport cu alimentarea electrica si cu mecanismul vanei.

La proiectarea instalatiei trebuie verificata schema de functionare a vanei cu trei cai, pentru identificarea traseelor de circulatie corespunzatoare fiecarei pozitii a actuatorului.

Configuratia normal inchisa este importanta pentru alegerea unui sistem de comanda compatibil cu echipamentul.

Vana cu 3 cai pentru gestionarea traseelor hidraulice

Constructia cu trei cai permite integrarea vanei in scheme hidraulice care necesita controlul circulatiei intre mai multe trasee.

In instalatiile cu ventiloconvectoare, aceasta configuratie poate fi utilizata pentru gestionarea circulatiei prin echipament si prin traseul de by-pass, conform schemei de montaj.

Prin utilizarea unui servomotor electric, comutarea pozitiei vanei se realizeaza automat, fara actionare manuala permanenta.

Modul exact de circulatie a fluidului depinde de configuratia racordurilor si de schema hidraulica stabilita pentru instalatie.

Presiune maxima de lucru de 10 bar

Vana WISSE 3/4'' este proiectata pentru utilizare la o presiune maxima de 10 bar, conform specificatiilor tehnice furnizate.

Aceasta caracteristica permite integrarea in instalatii de incalzire si racire care functioneaza in limitele de presiune admise.

Pentru exploatarea corespunzatoare trebuie respectati parametrii de presiune ai sistemului, precum si cerintele de instalare si siguranta.

Temperatura fluidului intre 4°C si 110°C

Vana permite utilizarea fluidelor cu temperaturi cuprinse intre minimum 4°C si maximum 110°C.

Acest interval de temperatura permite folosirea echipamentului in circuite hidraulice de incalzire si racire compatibile.

Temperatura agentului termic trebuie mentinuta in limitele specificate pentru vana si pentru celelalte componente ale instalatiei.

Compatibilitate cu apa si amestecuri de apa cu glicol

Vana cu 3 cai WISSE poate fi utilizata cu apa si amestecuri de apa cu glicol in concentratie de maximum 50%, conform informatiilor tehnice furnizate.

Compatibilitatea cu aceste fluide permite utilizarea in instalatii termice in care se folosesc amestecuri cu glicol pentru protectie impotriva inghetului sau pentru alte cerinte de exploatare.

Tipul si concentratia glicolului trebuie sa fie compatibile cu materialele instalatiei si cu recomandarile producatorilor componentelor utilizate.

Corp din alama pentru rezistenta si durabilitate

Corpul vanei este realizat din alama, material utilizat frecvent in fabricarea armaturilor pentru instalatii hidraulice.

Alama ofera rezistenta mecanica si permite utilizarea in circuite cu apa si agent termic, in limitele de temperatura si presiune specificate.

Constructia metalica contribuie la fiabilitatea ansamblului in exploatarea normala a instalatiei.

Tija din alama nichelata si arc din otel inoxidabil

Vana WISSE este echipata cu o tija din alama cu nichelare chimica, destinata transmiterii miscarii mecanice de la servomotor catre mecanismul intern.

Tratamentul de nichelare contribuie la protectia suprafetei tijei si la mentinerea caracteristicilor necesare functionarii.

Arcul din otel inoxidabil face parte din mecanismul de actionare si contribuie la functionarea ansamblului in configuratia prevazuta de producator.

Element de etansare din EPDM

Vana este prevazuta cu un element de inchidere din cauciuc EPDM, material utilizat pentru etansarea componentelor din instalatiile hidraulice.

EPDM este potrivit pentru aplicatii cu apa si agent termic, in limitele de temperatura si compatibilitate chimica specificate.

Elementul de etansare contribuie la controlul trecerii fluidului prin vana.

Debit redus de scurgere pe by-pass

Conform specificatiilor tehnice furnizate, vana prezinta un debit de scurgere pe by-pass mai mic de 0.02% din Kvs.

Aceasta caracteristica indica un nivel redus al scurgerilor interne pe traseul de by-pass in conditiile de testare corespunzatoare.

Valoarea contribuie la caracterizarea performantelor de inchidere ale vanei.

Timp de actionare de 3-5 minute

Servomotorul WISSE are un timp de deschidere si inchidere de aproximativ 3-5 minute, conform datelor furnizate.

Actionarea progresiva permite modificarea pozitiei vanei intr-un interval controlat, adecvat aplicatiilor de reglare termica.

Acest timp trebuie luat in considerare la configurarea sistemului de automatizare si la stabilirea modului de control al ventiloconvectorului.

Forta de actionare de 100 ± 10 N

Servomotorul dezvolta o forta nominala de actionare de 100 ± 10 N, destinata deplasarii mecanismului vanei.

Forta de actionare este corelata cu constructia ansamblului si cu cerintele mecanice ale vanei compatibile.

Utilizarea actuatorului impreuna cu vana prevazuta de producator contribuie la functionarea corespunzatoare a mecanismului.

Conexiune mecanica M30 x 1.5

Conexiunea dintre servomotor si vana este realizata prin intermediul unei piulite inelare filetate M30 x 1.5.

Aceasta configuratie permite fixarea actuatorului pe corpul vanei compatibile.

Servomotorul este prevazut cu adaptor M30 x 1.5 mm, conform datelor tehnice furnizate.

La inlocuirea sau montarea actuatorului trebuie verificata compatibilitatea mecanica dintre elementele de conectare.

Grad de protectie IP54

Servomotorul WISSE dispune de grad de protectie IP54, care indica protectie impotriva patrunderii prafului in cantitati daunatoare si impotriva stropirii cu apa din diferite directii, conform clasificarii IP.

Acest grad de protectie contribuie la utilizarea actuatorului in conditiile de mediu pentru care este proiectat.

IP54 nu inseamna ca servomotorul poate fi scufundat in apa sau expus la jeturi puternice de apa.

Carcasa rezistenta din PA66 cu fibra de sticla

Carcasa servomotorului este realizata din PA66 + 30% GF, respectiv poliamida 66 ranforsata cu 30% fibra de sticla.

Acest material ofera rigiditate si rezistenta mecanica, fiind utilizat pentru componente tehnice si carcase ale echipamentelor electrice.

Constructia contribuie la protejarea mecanismului intern al actuatorului in timpul utilizarii.

Cablu de alimentare de 800 mm

Servomotorul este prevazut cu un cablu de alimentare cu lungimea de 800 mm, destinat conectarii la circuitul electric de comanda.

Lungimea cablului trebuie luata in considerare la amplasarea actuatorului si la realizarea conexiunilor electrice.

Alimentarea se realizeaza la 230V, iar conectarea trebuie efectuata conform schemei electrice a producatorului.

Aplicatii recomandate pentru vana cu 3 cai WISSE 3/4''

Vana WISSE cu 3 cai si servomotor 230V este destinata instalatiilor hidraulice in care este necesara comanda automata a circulatiei agentului termic.

Aplicatiile posibile includ:

• Instalatii de incalzire cu ventiloconvectoare.
• Instalatii de racire cu ventiloconvectoare.
• Circuite hidraulice pentru unitati terminale de climatizare.
• Sisteme de control al circulatiei apei calde.
• Sisteme de control al circulatiei apei racite.
• Instalatii cu trasee hidraulice de by-pass.
• Aplicatii HVAC compatibile cu parametrii vanei si ai servomotorului.

Compatibilitatea cu instalatia trebuie verificata in functie de diametrul racordurilor, debitul necesar, presiunea diferentiala, temperatura fluidului si schema de comanda.

Caracteristici tehnice vana WISSE cu 3 cai 3/4''

• Producator: WISSE.
• Tip produs: vana cu 3 cai si servomotor electric.
• Aplicatie: instalatii cu ventiloconvectoare.
• Dimensiune racord: 3/4''.
• Numar cai: 3.
• Presiune maxima: 10 bar.
• Temperatura minima fluid: 4°C.
• Temperatura maxima fluid: 110°C.
• Fluide compatibile: apa si amestecuri de apa cu glicol de maximum 50%.
• Cursa rozetei: 2.5 mm.
• Debit de scurgere pe by-pass: sub 0.02% din Kvs.
• Conexiune actuator: piulita inelara filetata M30 x 1.5.
• Material corp: alama.
• Material tija: alama cu nichelare chimica.
• Material arc: otel inoxidabil.
• Material element de inchidere: cauciuc EPDM.

Parametri tehnici servomotor WISSE 230V

• Tip actuator: servomotor electric.
• Configuratie de control: normal inchis (NC).
• Tensiune de alimentare: 230V.
• Consum de energie: 2W.
• Cursa actuatorului: minimum 4 mm.
• Timp de deschidere: 3-5 minute.
• Timp de inchidere: 3-5 minute.
• Forta de actionare: 100 ± 10 N.
• Grad de protectie: IP54.
• Temperatura de lucru: -5°C pana la +60°C.
• Adaptor: M30 x 1.5 mm.
• Lungime cablu: 800 mm.
• Material carcasa: PA66 + 30% GF.
• Standard: EN 60730.

Recomandari pentru instalare si utilizare

Pentru instalarea corecta a vanei cu 3 cai WISSE 3/4'' cu servomotor 230V, trebuie verificata compatibilitatea cu ventiloconvectorul si cu schema hidraulica a instalatiei.

La montaj trebuie respectate sensurile de circulatie indicate pe corpul vanei si pozitionarea corespunzatoare a racordurilor.

De asemenea, trebuie respectate urmatoarele conditii:

• Presiunea de lucru a instalatiei sa nu depaseasca 10 bar.
• Temperatura fluidului sa fie cuprinsa intre 4°C si 110°C.
• Concentratia de glicol sa nu depaseasca 50%.
• Servomotorul sa fie alimentat la tensiunea nominala de 230V.
• Temperatura mediului de functionare al actuatorului sa fie cuprinsa intre -5°C si +60°C.
• Conexiunile electrice sa respecte schema producatorului.
• Sistemul de automatizare sa fie compatibil cu actionarea normal inchisa.

Montajul hidraulic si conexiunile electrice trebuie realizate de personal calificat, cu respectarea normelor de siguranta aplicabile.

De ce sa alegi vana cu 3 cai WISSE 3/4'' cu servomotor 230V?

Vana cu 3 cai WISSE 3/4'', cu servomotor 230V, reprezinta o solutie practica pentru controlul automat al circulatiei agentului termic in instalatiile de incalzire si racire cu ventiloconvectoare.

Corpul din alama, tija nichelata, arcul din otel inoxidabil si elementul de etansare din EPDM contribuie la rezistenta si functionarea corespunzatoare a ansamblului.

Servomotorul inclus ofera actionare normal inchisa, consum electric de 2W, forta de 100 ± 10 N si protectie IP54, fiind conceput pentru integrarea in sisteme de automatizare compatibile.

Cu o presiune maxima de 10 bar, temperatura fluidului intre 4°C si 110°C si compatibilitate cu amestecuri de apa si glicol de pana la 50%, vana WISSE poate fi utilizata in diferite aplicatii HVAC.

Vana cu 3 cai 3/4'' WISSE cu servomotor 230V pentru ventiloconvectoare este o alegere potrivita pentru instalatiile care necesita actionare electrica automata, control al traseelor hidraulice si componente constructive rezistente.
