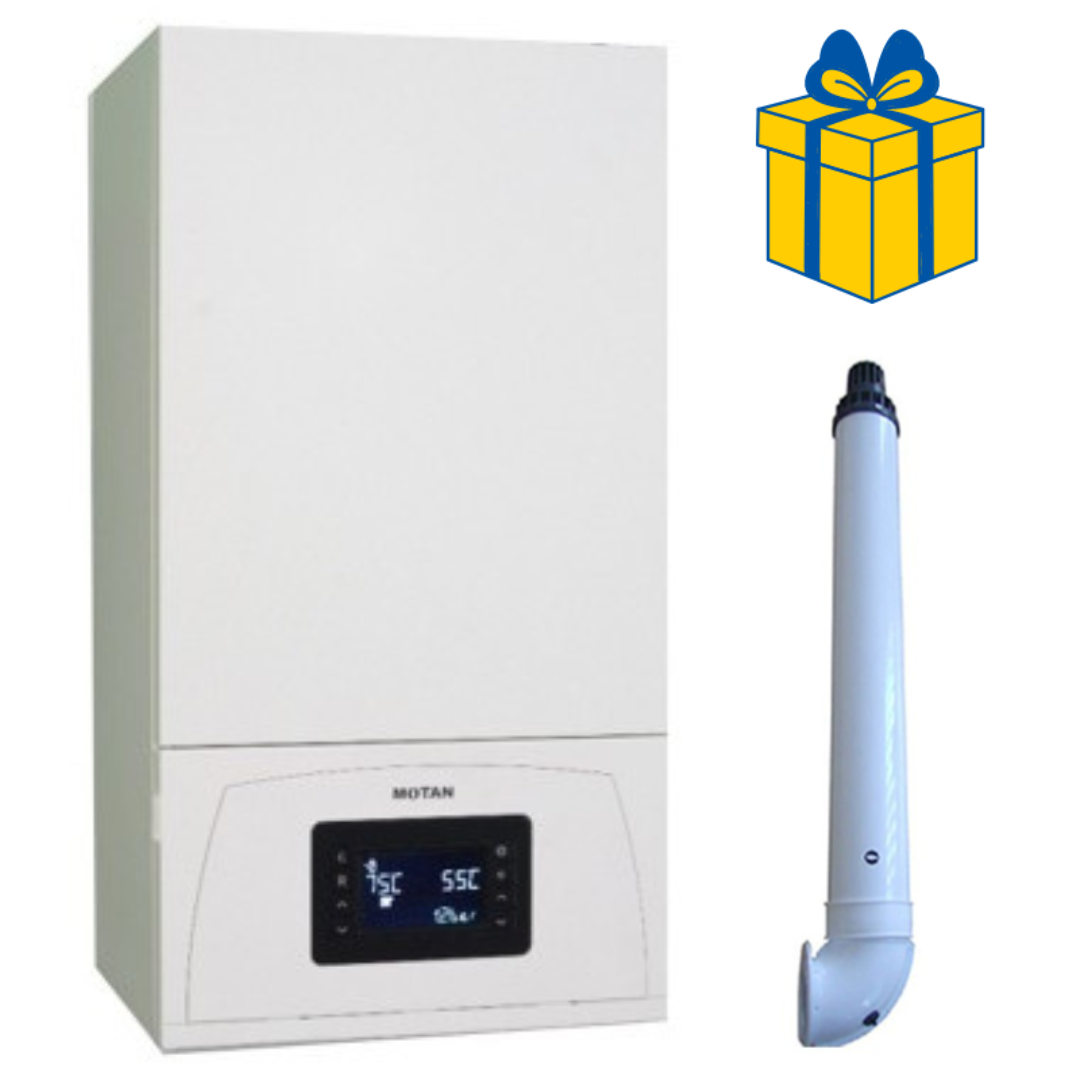

Centrala termica Motan Condens 100 25, 25 kW, gaz, condensare

Avantajele centralei Motan Condens 100 25

• Incalzire si preparare instantanee a apei calde menajere
• Putere nominala maxima de 25,6 kW la 80/60°C
• Putere de pana la 28,2 kW la 50/30°C
• Putere ACM de pana la 25,1 kW
• Randament util de pana la 106% la 50/30°C
• Randament energetic sezonier de 91%
• Clasa energetica A pentru incalzire
• Clasa energetica A pentru apa calda menajera
• Confort ACM de 3 stele conform EN 13203
• Profil de sarcina ACM XL
• Schimbator principal de caldura pentru functionare in condensare
• Schimbator secundar de caldura pentru prepararea ACM
• Pompa de circulatie cu aerisitor automat
• Vana cu 3 cai
• Vas de expansiune de 8 litri
• posibilitate de conectare la termostat de ambient
• posibilitate de conectare la senzor exterior
• Compensare climatica disponibila prin utilizarea senzorului exterior
• compatibila cu radiatoare si incalzire prin pardoseala
• Kit coaxial 60/100 mm de 1 m inclus standard

Tehnologie in condensare cu randament de pana la 106%

Motan Condens 100 25 foloseste tehnologia de condensare pentru valorificarea energiei termice rezultate din procesul de ardere.

La regimul de temperatura 50/30°C, centrala furnizeaza o putere nominala maxima de 28,2 kW si atinge un randament util de 106%.

La regimul 80/60°C, puterea nominala maxima este de 25,6 kW, cu un randament util de 97%.

Putere adaptata necesarului instalatiei

Pe circuitul de incalzire, debitul caloric nominal este cuprins intre 2,8 si 26,7 kW.

Functionarea modulanta permite centralei sa isi adapteze puterea la necesarul termic al instalatiei, reducand functionarea inutila la putere maxima atunci cand cererea de caldura este mai mica.

Preparare instantanee a apei calde menajere

Motan Condens 100 25 prepara apa calda menajera instantaneu prin intermediul schimbatorului secundar de caldura.

Puterea disponibila in regim ACM este de pana la 25,1 kW. La o diferenta de temperatura de 30°C, debitul este de 12 l/min cu restrictorul de debit montat standard si poate ajunge la 13,5 l/min fara restrictor.

Temperatura apei calde menajere poate fi reglata intre 30 si 55°C.

Confort ACM de 3 stele si profil XL

Centrala are un nivel de confort pentru apa calda menajera de 3 stele conform EN 13203 si este incadrata in profilul de sarcina XL.

Aceste caracteristici completeaza configuratia centralei pentru prepararea instantanee a apei calde menajere.

Functionare cu radiatoare sau incalzire prin pardoseala

Motan Condens 100 25 poate fi utilizata cu instalatii de incalzire cu radiatoare sau cu incalzire prin pardoseala.

Pentru instalatiile conventionale, temperatura agentului termic poate fi reglata intre 30 si 80°C.

Pentru incalzirea prin pardoseala, intervalul de reglare este de 15-45°C.

Termostat de ambient si senzor exterior

Centrala permite conectarea unui termostat de ambient pentru controlul temperaturii din incapere.

Poate fi conectat si un senzor de temperatura exterioara. Utilizarea senzorului exterior impreuna cu termostatul de ambient permite activarea functiei de compensare climatica.

Cu compensarea climatica activa, temperatura agentului termic este ajustata in functie de temperatura exterioara si de curba de compensare configurata.

Panou de comanda pentru controlul centralei

Motan Condens 100 25 C38GC25-PV1 este echipata cu panou de comanda LMC201, care permite controlul principalelor functii ale centralei.

Prin interfata pot fi gestionate functionarea centralei, temperatura circuitului de incalzire, temperatura apei calde menajere si setarile disponibile pentru exploatarea sistemului.

Componente integrate pentru incalzire si ACM

Centrala integreaza componentele necesare pentru functionarea circuitului de incalzire si pentru prepararea instantanee a apei calde menajere.

• schimbator principal de caldura
• schimbator secundar de caldura
• pompa de circulatie cu aerisitor automat
• vana cu 3 cai cu actuator
• vana de gaz
• vas de expansiune
• ventilator cu ajutaj incorporat
• senzor temperatura tur
• senzor temperatura retur
• senzor temperatura ACM
• senzor presiune
• senzor temperatura gaze arse
• supapa de suprapresiune de 3 bar
• sifon pentru condens
• manometru pentru presiunea instalatiei

Vas de expansiune de 8 litri

Motan Condens 100 25 este echipata cu un vas de expansiune cu membrana de 8 litri.

Presiunea circuitului de incalzire trebuie mentinuta intre 0,8 si 3 bar, iar presiunea de lucru recomandata este de aproximativ 1,5 bar.

Volumul maxim recomandat de apa in instalatie este de 200 litri. Pentru instalatii cu un volum mai mare sau in situatiile in care presiunea depaseste limitele prevazute este necesar un vas de expansiune suplimentar.

Filtru mecanic si filtru antimagnetita obligatorii pe retur

Pe returul instalatiei de incalzire trebuie montat obligatoriu un filtru mecanic de impuritati tip Y.

Este obligatorie si montarea unui filtru antimagnetita, care retine impuritatile metalice fine transportate de agentul termic prin instalatie.

Instalatia de incalzire trebuie spalata corespunzator inainte de racordarea si punerea in functiune a centralei.

Filtrarea apei pentru circuitul ACM

Pe intrarea de apa rece trebuie montate filtre dedurizatoare si un filtru mecanic de impuritati.

Filtrarea corespunzatoare a apei contribuie la protejarea componentelor circuitului hidraulic si a schimbatorului secundar de caldura.

Kit coaxial 60/100 mm inclus standard

Motan Condens 100 25 se livreaza standard cu kit coaxial de admisie/evacuare 60/100 mm, cu lungimea de 1 m.

Gazele arse sunt evacuate prin tubul interior cu diametrul de 60 mm, iar aerul necesar arderii este admis prin tubul exterior cu diametrul de 100 mm.

Kitul coaxial se monteaza cu o panta ascendenta de 3% pe partea de evacuare, pentru recuperarea condensului.

Kitul dual 80/80 mm si kitul coaxial vertical sunt configuratii alternative si se achizitioneaza separat.

Evacuarea condensului

Fiind o centrala in condensare, Motan Condens 100 25 produce condens in timpul functionarii.

Condensul este evacuat prin sifonul centralei si are un caracter acid, cu un pH de aproximativ 3,8-5,4. Traseul trebuie realizat din tubulatura adecvata si conectat la sistemul de neutralizare si evacuare.

Traseul pentru condens trebuie sa fie continuu descendent si sa nu permita formarea zonelor in care apa poate stagna.

Alimentare cu gaz natural G20

Centrala este reglata din fabrica pentru functionarea cu gaz natural G20.

Presiunea nominala a gazului la racord este de 20 mbar, iar consumul nominal maxim de gaz G20 este de aproximativ 2,82 m³/h.

Pe circuitul de alimentare cu combustibil trebuie montat un regulator de presiune cu filtru pentru impuritati.

Dimensiuni pentru montaj mural

Motan Condens 100 25 are dimensiuni de 750 × 400 × 345 mm si o greutate de aproximativ 35 kg.

• Inaltime: 750 mm
• Latime: 400 mm
• Adancime: 345 mm
• Inaltime cu cotul de evacuare montat: 890 mm
• Greutate: aproximativ 35 kg
• Capacitate schimbator principal: aproximativ 1,4 litri

Spatii necesare pentru instalare si service

Pentru montaj si accesul ulterior la componente trebuie pastrate urmatoarele distante minime:

• fata de partea frontala: 500 mm
• fata de laterale: 150 mm
• fata de partea inferioara: 250 mm
• fata de partea superioara: 400 mm

Centrala trebuie montata pe o suprafata plana si fixa, intr-un spatiu protejat de inghet si care permite accesul pentru montaj si intretinere.

Alimentare electrica

Motan Condens 100 25 functioneaza la 230 V / 50 Hz si are o putere electrica nominala de 81 W.

Centrala are clasa de protectie IPX5D si trebuie conectata la o instalatie electrica prevazuta cu impamantare corespunzatoare.

Cablul de alimentare este montat din fabrica, dar stecherul nu este inclus pe cablu si trebuie montat la instalarea produsului.

Ce contine setul de montaj

• centrala termica Motan Condens 100 25 C38GC25-PV1
• suport pentru montarea centralei
• dibluri de montaj 8 × 80 mm - 2 bucati
• documentatia produsului
• kit coaxial de admisie/evacuare 60/100 mm, lungime 1 m

Ce trebuie verificat inainte de cumparare

• Necesarul termic: centrala furnizeaza pana la 25,6 kW la 80/60°C si pana la 28,2 kW la 50/30°C.
• Prepararea ACM: apa calda este preparata instantaneu, cu o putere de pana la 25,1 kW.
• Debit ACM: 12 l/min la Δt = 30°C cu restrictorul standard si pana la 13,5 l/min fara restrictor.
• Tipul instalatiei: centrala poate functiona cu radiatoare sau incalzire prin pardoseala.
• Evacuarea: kitul coaxial 60/100 mm cu lungimea de 1 m este inclus standard.
• Filtrarea circuitului de incalzire: filtrul mecanic si filtrul antimagnetita sunt obligatorii pe retur.
• Filtrarea circuitului ACM: pe intrarea de apa rece sunt necesare filtre dedurizatoare si filtru mecanic.
• Evacuarea condensului: trebuie prevazut un traseu corespunzator pentru neutralizare si scurgere.
• Spatiul disponibil: centrala masoara 750 × 400 × 345 mm.
• Alimentarea: gaz natural G20 si alimentare electrica 230 V / 50 Hz.

Pentru a compara acest model cu alte variante disponibile, poti consulta categoria de centrale termice pe gaze.

Specificatii tehnice Motan Condens 100 25 C38GC25-PV1

Putere si eficienta

• Producator: Motan
• Gama: Condens 100
• Model: C38GC25-PV1
• Denumire comerciala: Condens 100 25
• Tip: centrala termica murala in condensare
• Tiraj: fortat
• Functii: incalzire si preparare instantanee ACM
• Debit caloric nominal min./max. pe incalzire: 2,8-26,7 kW
• Putere nominala maxima la 80/60°C: 25,6 kW
• Putere nominala maxima la 50/30°C: 28,2 kW
• Putere in regim ACM: 25,1 kW
• Randament util la 80/60°C: 97%
• Randament util la 50/30°C: 106%
• Randament energetic sezonier pentru incalzire: 91%
• Clasa energetica incalzire: A
• Clasa energetica ACM: A
• Clasa NOx: 5

Circuit de incalzire

• Presiune minima: 0,8 bar
• Presiune maxima: 3 bar
• Presiune de lucru recomandata: 1,5 bar
• Interval reglare temperatura: 30-80°C
• Interval reglare pentru incalzire prin pardoseala: 15-45°C
• Racord tur/retur: 3/4"
• Vas de expansiune: 8 litri
• Volum maxim recomandat de apa in instalatie: 200 litri

Apa calda menajera

• Preparare ACM: instantanee
• Interval reglare temperatura ACM: 30-55°C
• Debit ACM la Δt = 30°C cu restrictor: 12 l/min
• Debit ACM la Δt = 30°C fara restrictor: 13,5 l/min
• Confort ACM conform EN 13203: 3 stele
• Profil de sarcina ACM: XL
• Racord intrare apa rece: 1/2"
• Racord iesire apa calda: 1/2"

Componente si constructie

• Schimbator principal de caldura: da
• Schimbator secundar ACM: da
• Pompa de circulatie cu aerisitor automat: da
• Vana cu 3 cai: da
• Supapa de suprapresiune: 3 bar
• Capacitate schimbator principal: aproximativ 1,4 litri
• Panou de comanda: LMC201

Gaz si evacuare

• Combustibil reglat din fabrica: gaz natural G20
• Consum nominal maxim G20: aproximativ 2,82 m³/h
• Presiune nominala gaz la racord: 20 mbar
• Presiune maxima admisibila gaz natural: 35 mbar
• Racord gaz: 3/4"
• Kit coaxial standard: 60/100 mm, lungime 1 m
• Kit dual alternativ: 80/80 mm
• Temperatura gazelor arse la temperatura de retur de 30°C: aproximativ 59°C

Caracteristici electrice

• Alimentare: 230 V / 50 Hz
• Putere electrica nominala: 81 W
• Clasa de protectie: IPX5D

Dimensiuni si greutate

• Inaltime: 750 mm
• Latime: 400 mm
• Adancime: 345 mm
• Dimensiuni: 750 × 400 × 345 mm
• Inaltime cu cotul montat: 890 mm
• Greutate: aproximativ 35 kg

Intrebari frecvente despre Motan Condens 100 25

Ce putere are Motan Condens 100 25?

Centrala are o putere nominala maxima de 25,6 kW la 80/60°C si de 28,2 kW la 50/30°C.

Motan Condens 100 25 prepara apa calda menajera?

Da. Centrala prepara apa calda menajera instantaneu si poate furniza pana la 25,1 kW in regim ACM.

Ce debit de apa calda menajera ofera?

La Δt = 30°C, debitul este de 12 l/min cu restrictorul montat standard si poate ajunge la 13,5 l/min fara restrictor.

Kitul de evacuare este inclus?

Da. Centrala se livreaza standard cu kit coaxial de admisie/evacuare 60/100 mm, cu lungimea de 1 m.

Poate functiona cu incalzire prin pardoseala?

Da. Centrala poate fi configurata pentru incalzire prin pardoseala, cu temperatura agentului termic reglabila intre 15 si 45°C.

Se poate conecta un termostat de ambient?

Da. Motan Condens 100 25 permite conectarea unui termostat de ambient.

Se poate conecta un senzor exterior?

Da. Centrala permite conectarea unui senzor de temperatura exterioara, care poate fi utilizat pentru activarea compensarii climatice impreuna cu termostatul de ambient.

Este necesar filtrul antimagnetita?

Da. Pe returul instalatiei trebuie montate obligatoriu un filtru mecanic de impuritati si un filtru antimagnetita.
