Centrala termica Motan Condens Plus 200 25 kW, pe gaz, in condensare

Avantajele centralei Motan Condens Plus 200 25

• Incalzire si preparare instantanee a apei calde menajere
• Putere nominala maxima de 25,6 kW la 80/60°C
• Putere de pana la 28,2 kW la 50/30°C
• Randament util de pana la 106%
• Randament energetic sezonier de 91%
• Clasa energetica A pentru incalzire
• Clasa energetica A pentru apa calda menajera
• Clasa NOx 5
• Confort ACM de 3 stele conform EN 13203
• Debit ACM de pana la 13,5 l/min la Δt = 30°C fara restrictor
• Schimbator principal de caldura din otel inoxidabil
• Schimbator secundar supradimensionat
• Combustie inteligenta autoadaptiva
• Controller EASY-OT WIFI inclus
• Modul WiFi inclus
• Control prin aplicatie mobila
• posibilitate de utilizare cu senzor exterior
• compatibila cu radiatoare si incalzire prin pardoseala
• Vas de expansiune de 8 litri

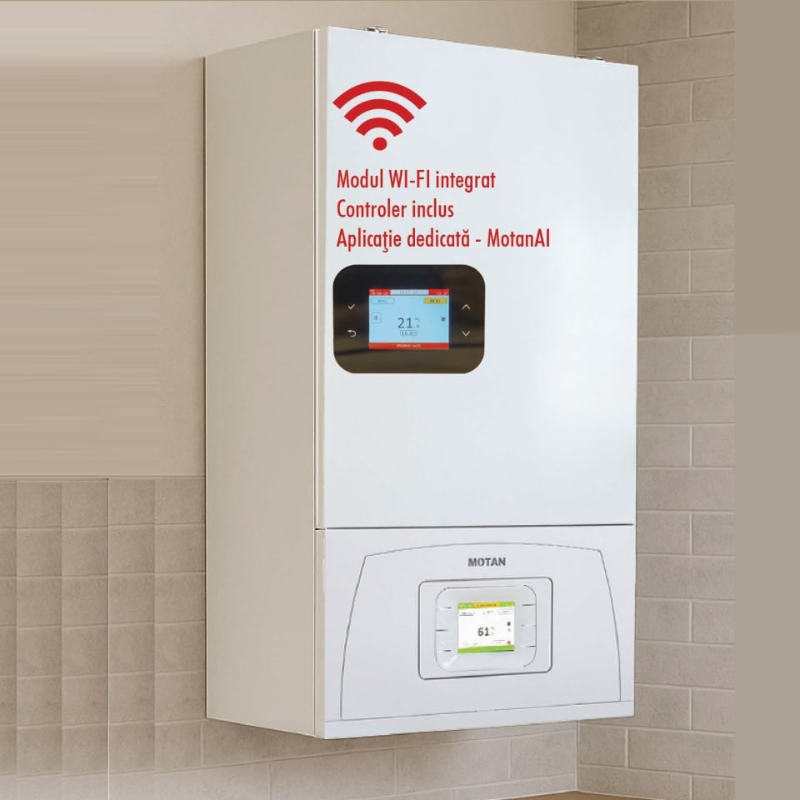

Control WiFi si controller EASY-OT WIFI inclus

Motan Condens Plus 200 25 se livreaza cu controller EASY-OT WIFI, care permite controlul temperaturii ambientale si monitorizarea centralei prin aplicatia mobila dedicata.

Sistemul de control permite accesarea centralei de la distanta prin telefon, in conditiile configurarii corespunzatoare a conexiunii WiFi.

Controllerul utilizeaza WiFi 2,4 GHz si comunicatie RF la 868 MHz.

Control prin aplicatia mobila

Aplicatia mobila permite gestionarea functiilor disponibile ale sistemului de control direct de pe telefon.

• reglarea temperaturii pentru confortul dorit;
• programarea orara a intervalelor de functionare;
• control de la distanta prin aplicatie mobila;
• primirea de notificari si alerte privind starea sistemului;
• monitorizarea functionarii centralei;
• gestionarea individuala a temperaturilor pentru mai multe zone atunci cand sistemul este configurat cu echipamentele necesare.

Combustie inteligenta autoadaptiva

Motan Condens Plus 200 foloseste un sistem de combustie inteligenta autoadaptiva, conceput pentru gestionarea functionarii arzatorului in functie de conditiile de exploatare.

Functionarea modulanta permite centralei sa isi adapteze puterea la cererea de caldura a instalatiei.

Tehnologie in condensare cu randament de pana la 106%

La regimul 50/30°C, Motan Condens Plus 200 25 furnizeaza o putere nominala maxima de 28,2 kW si atinge un randament util de 106%.

La regimul 80/60°C, puterea nominala maxima este de 25,6 kW, cu un randament util de 97%.

Randamentul energetic sezonier pentru incalzirea incintelor este de 91%.

Putere modulanta pentru incalzire

Pe circuitul de incalzire, debitul caloric nominal este cuprins intre 2,8 si 26,7 kW.

Modularea puterii permite centralei sa functioneze in functie de necesarul termic al instalatiei, fara a utiliza permanent puterea maxima disponibila.

Schimbator principal de caldura din otel inoxidabil

Motan Condens Plus 200 25 este echipata cu un schimbator principal de caldura din otel inoxidabil, componenta utilizata pentru transferul energiei termice rezultate din ardere catre agentul termic.

Capacitatea schimbatorului principal este de aproximativ 1,4 litri.

Preparare instantanee a apei calde menajere

Centrala prepara apa calda menajera instantaneu prin intermediul schimbatorului secundar de caldura.

La o diferenta de temperatura de 30°C, debitul ACM este de 12 l/min cu restrictorul de debit montat standard si poate ajunge la 13,5 l/min fara restrictor.

Temperatura apei calde menajere poate fi reglata in intervalul 35-55°C, cu posibilitatea setarii la 60°C.

Confort ACM de 3 stele

Motan Condens Plus 200 25 ofera un nivel de confort ACM de 3 stele conform EN 13203.

Schimbatorul secundar supradimensionat si controlul electronic al centralei sunt integrate pentru prepararea apei calde menajere in regim instant.

Functionare cu radiatoare sau incalzire prin pardoseala

Motan Condens Plus 200 25 poate fi utilizata cu instalatii de incalzire cu radiatoare sau cu sisteme de incalzire prin pardoseala.

Pentru circuitul conventional de incalzire, temperatura agentului termic poate fi reglata intre 30 si 80°C.

Pentru sistemele de incalzire prin pardoseala, intervalul de reglare este de 15-45°C.

Senzor exterior si compensare climatica

Centrala permite conectarea unui senzor de temperatura exterioara.

Prin utilizarea senzorului exterior poate fi activata functia de compensare climatica, care ajusteaza temperatura agentului termic in functie de temperatura exterioara si de curba de compensare configurata.

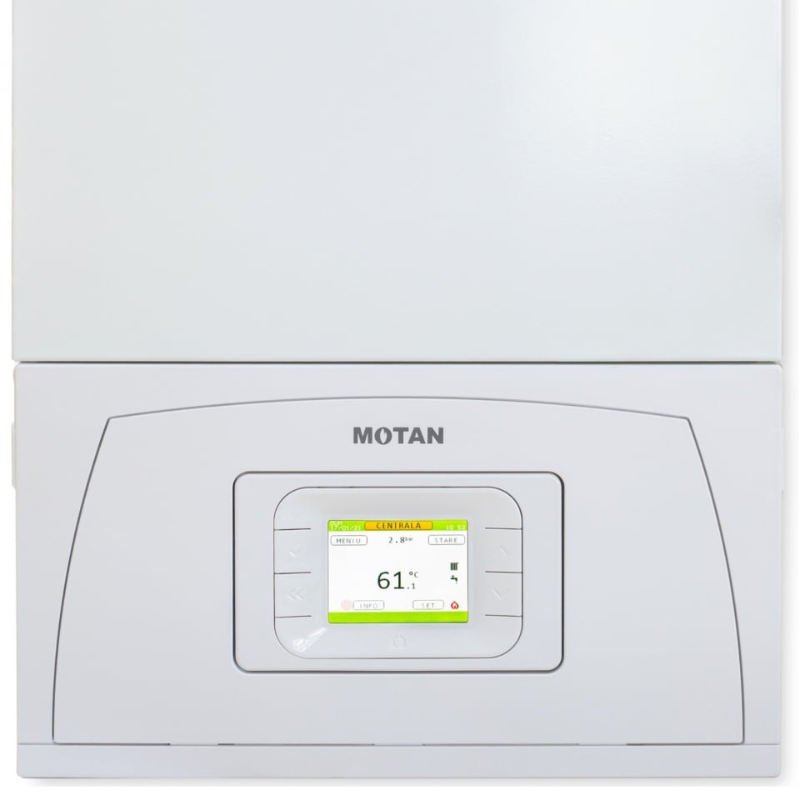

Panou de comanda cu afisaj LCD

Motan Condens Plus 200 este prevazuta cu un panou de comanda cu afisaj LCD si patru taste pentru navigarea prin meniurile centralei.

Interfata permite vizualizarea informatiilor de functionare si modificarea parametrilor disponibili utilizatorului.

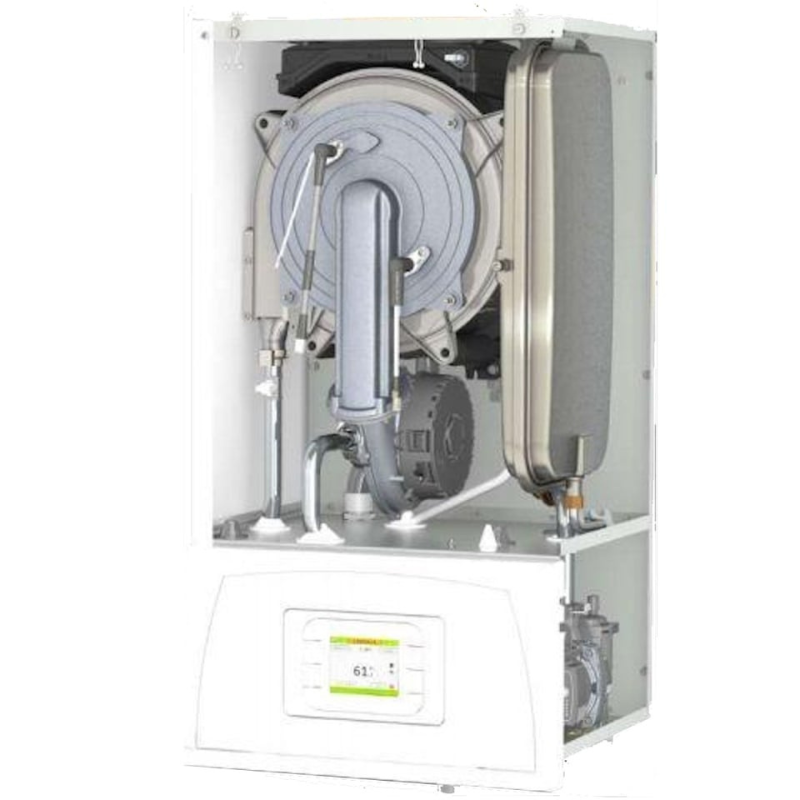

Componente principale integrate

• schimbator principal de caldura
• schimbator secundar de caldura
• pompa de circulatie cu aerisitor automat
• vana cu 3 cai cu actuator
• vana de gaz
• vas de expansiune
• ventilator cu ajutaj incorporat
• senzor temperatura tur
• senzor temperatura retur
• senzor temperatura ACM
• senzor de presiune
• senzor temperatura gaze arse
• supapa de suprapresiune de 3 bar
• sifon pentru condens
• manometru pentru indicarea presiunii

Vas de expansiune de 8 litri

Centrala este echipata cu un vas de expansiune cu membrana de 8 litri.

Presiunea circuitului de incalzire trebuie mentinuta intre 0,8 si 3 bar, iar presiunea de lucru recomandata este de aproximativ 1-1,5 bar.

Volumul maxim recomandat de apa in instalatie este de 200 litri. Pentru instalatiile care depasesc limitele sistemului integrat poate fi necesar un vas de expansiune suplimentar.

Filtru mecanic si filtru antimagnetita obligatorii pe retur

Pe returul instalatiei de incalzire este obligatorie montarea unui filtru mecanic de impuritati tip Y.

Este obligatorie si montarea unui filtru antimagnetita, destinat retinerii impuritatilor metalice fine care pot circula prin instalatie si ajunge in circuitul hidraulic al centralei.

Instalatia trebuie spalata corespunzator inainte de racordarea si punerea in functiune a centralei.

Filtrarea apei pentru circuitul ACM

Pe racordul de intrare a apei reci trebuie montate filtre dedurizatoare si un filtru mecanic de impuritati.

Pentru prepararea apei calde menajere, debitul minim de alimentare este de aproximativ 3 l/min.

Kit coaxial 60/100 mm nu este inclus

Motan Condens Plus 200 25 NU se livreaza standard cu kit coaxial de admisie/evacuare 60/100 mm.

Gazele arse sunt evacuate prin tubul interior cu diametrul de 60 mm, iar aerul necesar arderii este admis prin tubul exterior cu diametrul de 100 mm.

Kitul coaxial trebuie montat cu o panta ascendenta de 3% pe partea de evacuare, pentru recuperarea condensului.

Kitul dual 80/80 mm si kitul coaxial vertical sunt configuratii alternative si se achizitioneaza separat.

Evacuarea condensului

In timpul functionarii in condensare, centrala produce condens, care este evacuat prin sifonul amplasat in partea inferioara a aparatului.

Condensul are un caracter acid, cu un pH de aproximativ 3,8-5,4, iar traseul de evacuare trebuie realizat corespunzator si conectat la sistemul de scurgere.

Traseul trebuie sa fie continuu descendent si sa nu permita stagnarea condensului.

Alimentare cu gaz

Motan Condens Plus 200 25 este configurata pentru alimentare cu gaz natural G20.

Presiunea nominala a gazului la racord este de 20 mbar, iar consumul nominal maxim de gaz este de aproximativ 2,82 m³/h.

Pe circuitul de alimentare cu combustibil este obligatorie montarea unui regulator de presiune cu filtru pentru impuritati.

Dimensiuni compacte pentru montaj mural

Motan Condens Plus 200 25 are dimensiuni de 750 × 400 × 345 mm si o greutate de aproximativ 32 kg.

• Inaltime: 750 mm
• Latime: 400 mm
• Adancime: 345 mm
• Inaltime cu cotul montat: 890 mm
• Greutate: aproximativ 32 kg
• Capacitate schimbator principal: aproximativ 1,4 litri

Spatii necesare pentru montaj si service

• distanta minima frontala: 500 mm
• distanta minima laterala: 150 mm
• distanta minima inferioara: 250 mm
• distanta minima superioara: 400 mm

Centrala trebuie montata pe o suprafata plana si fixa, intr-un spatiu care permite accesul pentru instalare si operatiunile ulterioare de intretinere.

Alimentare electrica

Centrala functioneaza la 230 V / 50 Hz si are o putere electrica nominala de 90 W.

Gradul de protectie este IPX5D. Instalatia electrica trebuie sa dispuna de impamantare corespunzatoare.

Cablul de alimentare cu 230 V este furnizat fara stecher, acesta fiind montat la instalarea produsului.

Ce contine pachetul

• centrala termica Motan Condens Plus 200 25 C38GC25V2
• controller EASY-OT WIFI
• modul WiFi
• kit coaxial de admisie/evacuare 60/100 mm
• suport pentru montarea centralei
• dibluri de montaj 10 × 80 mm - 2 bucati
• documentatia produsului

Ce trebuie verificat inainte de cumparare

• Necesarul termic: centrala furnizeaza pana la 25,6 kW la 80/60°C si pana la 28,2 kW la 50/30°C.
• Prepararea ACM: apa calda este preparata instantaneu.
• Debit ACM: 12 l/min la Δt = 30°C cu restrictor si pana la 13,5 l/min fara restrictor.
• Control: controllerul EASY-OT WIFI si modulul WiFi sunt incluse.
• Tipul instalatiei: poate functiona cu radiatoare sau incalzire prin pardoseala.
• Evacuarea: kitul coaxial 60/100 mm este inclus standard.
• Filtrarea circuitului de incalzire: filtrul mecanic si filtrul antimagnetita sunt obligatorii pe retur.
• Filtrarea circuitului ACM: pe intrarea de apa rece sunt necesare filtrele corespunzatoare.
• Spatiul disponibil: centrala masoara 750 × 400 × 345 mm.
• Alimentarea: gaz si alimentare electrica 230 V / 50 Hz.

Pentru a compara acest model cu alte variante disponibile, poti consulta categoria de centrale termice pe gaze.

Specificatii tehnice Motan Condens Plus 200 25

Putere si eficienta

• Producator: Motan
• Gama: Condens Plus 200
• Model: C38GC25V2
• Denumire comerciala: Condens Plus 200 25
• Tip: centrala termica murala in condensare
• Tiraj: fortat
• Functii: incalzire si preparare instantanee ACM
• Debit caloric nominal min./max. incalzire: 2,8-26,7 kW
• Putere nominala maxima la 80/60°C: 25,6 kW
• Putere nominala maxima la 50/30°C: 28,2 kW
• Randament util la 80/60°C: 97%
• Randament util la 50/30°C: 106%
• Randament energetic sezonier pentru incalzire: 91%
• Clasa energetica incalzire: A
• Clasa energetica ACM: A
• Clasa NOx: 5

Circuit de incalzire

• Presiune minima: 0,8 bar
• Presiune maxima: 3 bar
• Presiune de lucru recomandata: 1-1,5 bar
• Interval reglare temperatura: 30-80°C
• Interval reglare incalzire prin pardoseala: 15-45°C
• Racord tur/retur: 3/4"
• Vas de expansiune: 8 litri
• Volum maxim recomandat de apa in instalatie: 200 litri

Apa calda menajera

• Preparare ACM: instantanee
• Interval reglare temperatura ACM: 35-55°C
• Temperatura maxima disponibila: 60°C
• Debit ACM la Δt = 30°C cu restrictor: 12 l/min
• Debit ACM la Δt = 30°C fara restrictor: 13,5 l/min
• Confort ACM conform EN 13203: 3 stele
• Racord apa rece/apa calda: 1/2"

Control si conectivitate

• Controller: EASY-OT WIFI inclus
• Modul WiFi: inclus
• Control prin aplicatie mobila: da
• Frecventa WiFi controller: 2,4 GHz
• Frecventa RF: 868 MHz
• Protectie controller: IP40

Gaz si evacuare

• Consum nominal maxim gaz: aproximativ 2,82 m³/h
• Presiune nominala gaz la racord: 20 mbar
• Presiune maxima admisibila: 35 mbar
• Racord gaz: 3/4"
• Kit coaxial standard: 60/100 mm
• Kit dual alternativ: 80/80 mm
• Temperatura gaze arse la temperatura de retur de 30°C: aproximativ 59°C

Caracteristici electrice

• Alimentare: 230 V / 50 Hz
• Putere electrica nominala: 90 W
• Clasa de protectie: IPX5D

Dimensiuni si greutate

• Inaltime: 750 mm
• Latime: 400 mm
• Adancime: 345 mm
• Dimensiuni: 750 × 400 × 345 mm
• Inaltime cu cotul montat: 890 mm
• Greutate: aproximativ 32 kg
• Capacitate schimbator principal: aproximativ 1,4 litri

Intrebari frecvente despre Motan Condens Plus 200 25

Ce putere are Motan Condens Plus 200 25?

Centrala furnizeaza o putere nominala maxima de 25,6 kW la 80/60°C si de 28,2 kW la 50/30°C.

Centrala prepara apa calda menajera?

Da. Motan Condens Plus 200 25 prepara apa calda menajera instantaneu.

Ce debit de apa calda menajera ofera?

La Δt = 30°C, debitul este de 12 l/min cu restrictorul de debit montat si poate ajunge la 13,5 l/min fara restrictor.

Are control WiFi?

Da. Pachetul include controller EASY-OT WIFI si modul WiFi, iar sistemul poate fi gestionat prin aplicatia mobila dedicata.

Kitul de evacuare este inclus?

Nu. Centrala se livreaza fara kit coaxial de admisie/evacuare 60/100 mm.

Poate functiona cu incalzire prin pardoseala?

Da. Pentru incalzirea prin pardoseala, temperatura agentului termic poate fi reglata intre 15 si 45°C.

Poate utiliza un senzor exterior?

Da. Centrala permite conectarea unui senzor exterior pentru utilizarea functiei de compensare climatica.

Este necesar un filtru antimagnetita?

Da. Pe returul instalatiei sunt obligatorii filtrul mecanic de impuritati si filtrul antimagnetita.
