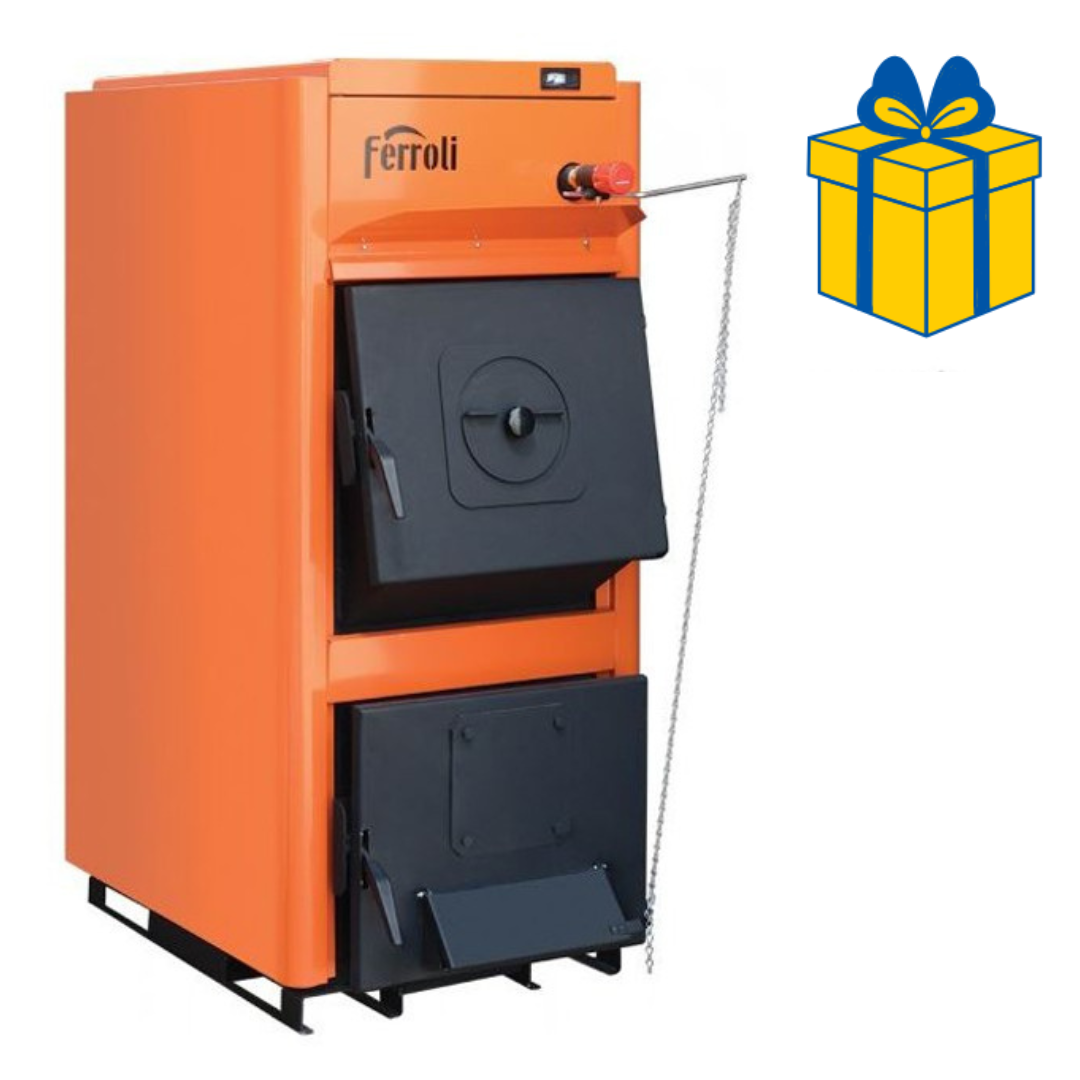

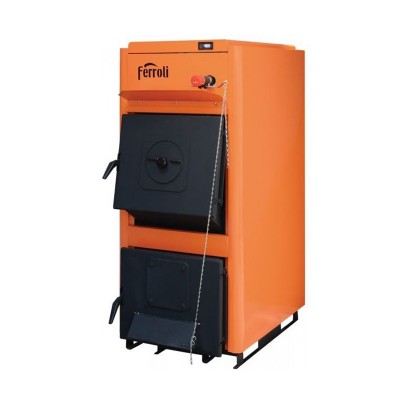

Centrala pe lemne Ferroli FSB PRO N 25kW

Avantajele centralei Ferroli FSB PRO N 25

• Putere nominala de 25 kW
• Gama de putere 20-25 kW
• Constructie cu 3 drumuri de fum
• Camera de ardere de 74 dm³
• Lemn cu lungime de pana la 530 mm
• Pereti de 5 mm in zonele aflate in contact cu focul
• Continut de apa de 97 litri
• Presiune maxima de lucru de 3 bar
• Termometru, tavita pentru cenusa si kit de curatare incluse

Constructie din otel cu 3 drumuri de fum

Ferroli FSB PRO N 25 utilizeaza o constructie cu 3 drumuri de fum. Gazele rezultate in urma arderii sunt conduse prin traseele interne ale cazanului inainte de evacuarea catre cosul de fum.

Corpul cazanului este realizat din otel, iar peretii care intra in contact direct cu focul au o grosime de 5 mm. Continutul de apa al modelului FSB PRO N 25 este de 97 litri.

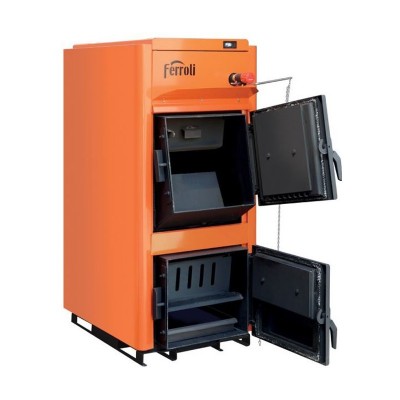

Combustibil si camera de ardere

Ferroli FSB PRO N 25 este comercializat ca centrala termica pe lemne. Camera de ardere are un volum de 74 dm³ si permite utilizarea lemnelor cu lungimea maxima de 530 mm.

Pe langa lemn, centrala poate functiona si cu carbune. Instructiunile de exploatare prevad proceduri de aprindere si functionare pentru ambele tipuri de combustibil solid.

Aprinderea poate fi realizata din partea superioara sau din partea inferioara a camerei de ardere. In timpul functionarii, usile cazanului trebuie mentinute inchise.

Controlul aerului pentru ardere

Usa superioara este prevazuta cu o deschidere reglabila pentru aerul secundar. Admisia principala a aerului necesar arderii este controlata prin clapeta actionata de regulatorul termostatic de tiraj.

Regulatorul termostatic de tiraj este obligatoriu pentru functionarea corecta a centralei.

Regulatorul termostatic de tiraj este obligatoriu

Regulatorul termostatic de tiraj actioneaza clapeta de admisie a aerului si controleaza cantitatea de aer disponibila pentru ardere in functie de temperatura si de setarea realizata.

Regulatorul de tiraj este o componenta obligatorie pentru functionarea centralei Ferroli FSB PRO N 25.

Putere si temperaturi de functionare

Ferroli FSB PRO N 25 are o putere nominala de 25 kW si o gama de putere declarata de 20-25 kW.

Intervalul de temperatura al agentului termic este de 60-90°C, iar temperatura minima pe retur trebuie mentinuta la 60°C.

• Putere nominala: 25 kW
• Gama de putere: 20-25 kW
• Interval temperatura: 60-90°C
• Temperatura maxima de lucru: 90°C
• Temperatura minima pe retur: 60°C
• Presiune maxima de lucru: 3 bar

Pentru ce suprafata este potrivit Ferroli FSB PRO N 25

Pentru modelul Ferroli FSB PRO N 25 este indicata orientativ o suprafata de incalzit de 120-150 m².

Aceasta valoare este orientativa si nu inlocuieste calculul necesarului termic. Alegerea centralei trebuie facuta in functie de pierderile de caldura ale cladirii, nivelul de izolatie, suprafata, inaltimea incaperilor si configuratia instalatiei de incalzire.

Pentru compararea acestui model cu alte centrale termice pe lemne clasice, trebuie analizate in primul rand puterea necesara, dimensiunea camerei de ardere, lungimea lemnului si conditiile de instalare.

Vana de amestec este obligatorie

Vana de amestec este obligatorie pentru Ferroli FSB PRO N, nu este inclusa si se achizitioneaza separat.

Temperatura minima pe retur pentru centrala este de 60°C. Instalatia trebuie configurata astfel incat aceasta conditie de functionare sa fie respectata.

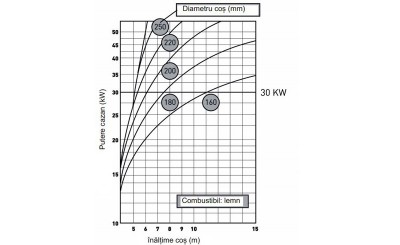

Cosul de fum pentru Ferroli FSB PRO N 25

Ferroli FSB PRO N 25 are un racord pentru evacuarea gazelor arse de 160 mm si necesita un tiraj de 20 mbar.

Pentru modelul de 25 kW sunt indicate orientativ un diametru interior al cosului de 200 mm si o inaltime de 7-8 m.

Dimensionarea corecta a cosului este importanta pentru evacuarea gazelor arse si pentru asigurarea tirajului necesar centralei. Inaltimea minima indicata pentru cosurile cazanelor pe lemne este de 6 m.

Cosul trebuie realizat din elemente din otel inox si prevazut cu izolatie de 50 mm. Valorile de 200 mm si 7-8 m sunt orientative, iar dimensionarea finala trebuie realizata pentru instalatia concreta.

Instalarea centralei Ferroli FSB PRO N 25

Centrala trebuie montata intr-o incapere tehnica prevazuta cu aerisire. Este interzisa amplasarea cazanului in spatii de locuit, inclusiv in holuri.

Pozitionarea trebuie realizata astfel incat sa existe acces pe toate laturile centralei pentru alimentare, exploatare, curatare si interventii de service.

Montarea sistemului de incalzire si punerea initiala in functiune trebuie realizate de personal autorizat.

Utilizarea cu boiler pentru apa calda menajera

Ferroli FSB PRO N poate fi integrat intr-o instalatie impreuna cu un boiler termoelectric pentru prepararea apei calde menajere.

Centrala produce agent termic pentru instalatia de incalzire, iar prepararea si stocarea apei calde menajere se realizeaza prin boilerul integrat separat in sistem.

Utilizarea intr-o instalatie cu puffer

Ferroli FSB PRO N poate fi integrat si intr-o instalatie cu puffer si boiler termoelectric.

Pufferul permite acumularea agentului termic produs de centrala. Volumul rezervorului de acumulare si configuratia hidraulica trebuie stabilite in functie de puterea centralei, necesarul termic si caracteristicile instalatiei.

Siguranta instalatiei

Presiunea maxima de lucru a centralei Ferroli FSB PRO N 25 este de 3 bar.

Pentru sistemele inchise, supapa de siguranta trebuie calibrata la 3 bar si montata cat mai aproape de cazan.

Vasul de expansiune trebuie montat cat mai aproape de cazan, iar racordul dintre cazan si vas trebuie realizat cat mai scurt.

Pentru protectia hidraulica in sistemele inchise este necesara instalarea unei vane termice de siguranta cu 4 cai. Aceasta nu este inclusa in furnitura standard.

Daca temperatura apei din cazan depaseste 95°C, vana termica de siguranta permite introducerea apei reci pentru reducerea temperaturii si evacuarea unui volum corespunzator de agent termic catre canalizare.

Umplerea instalatiei

In cazul sistemelor inchise, procesul de umplere este finalizat dupa eliminarea aerului din instalatie si atingerea unei presiuni cuprinse intre 1,5 si 2,5 bar.

Daca presiunea scade sub 1,5 bar, instalatia trebuie completata cu apa numai dupa racirea cazanului.

Pe conducta de retur este recomandata montarea unui filtru Y.

Curatare si intretinere

Cazanul trebuie curatat de cenusa o data sau de doua ori pe saptamana sau ori de cate ori este necesar, astfel incat aerul necesar arderii sa poata patrunde corect prin clapeta regulatorului de tiraj.

O curatare mai amanuntita este recomandata o data pe luna si la terminarea sezonului rece.

Daca este utilizat carbune, peretii cazanului trebuie curatati cel putin la fiecare 30 de zile, in functie de tipul combustibilului si de calitatea arderii.

La terminarea sezonului de incalzire, cazanul trebuie curatat de cenusa si funingine, iar camera de ardere trebuie tratata cu un agent de protectie impotriva coroziunii.

Ce contine furnitura standard

• Termometru cazan
• Tavita pentru cenusa
• Kit de curatare

Componente obligatorii pentru functionare si instalare

• Regulator termostatic de tiraj - obligatoriu pentru functionarea centralei
• Vana de amestec - obligatorie, nu este inclusa si se achizitioneaza separat
• Vana termica de siguranta cu 4 cai - necesara pentru protectia hidraulica a sistemelor inchise

Ce trebuie verificat inainte de cumparare

• Puterea necesara cladirii: suprafata de 120-150 m² este orientativa si nu inlocuieste calculul necesarului termic.
• Combustibil: centrala este destinata in principal functionarii pe lemne si poate fi utilizata si cu carbune.
• Lungimea maxima a lemnului: 530 mm.
• Regulatorul de tiraj: este obligatoriu pentru functionarea centralei.
• Vana de amestec: este obligatorie, nu este inclusa si se achizitioneaza separat.
• Temperatura minima pe retur: 60°C.
• Cosul de fum: trebuie dimensionat pentru instalatia concreta.
• Racord evacuare gaze arse: 160 mm.
• Spatiul tehnic: centrala trebuie montata intr-o incapere aerisita, cu acces pentru exploatare, alimentare si intretinere.
• Sistem inchis: trebuie prevazute elementele de siguranta necesare, inclusiv vana termica de siguranta cu 4 cai.

Specificatii tehnice Ferroli FSB PRO N 25

Putere si functionare

• Putere nominala: 25 kW
• Gama de putere: 20-25 kW
• Interval temperatura: 60-90°C
• Temperatura maxima de lucru: 90°C
• Temperatura minima pe retur: 60°C
• Presiune maxima de lucru: 3 bar
• Suprafata de incalzit: 120-150 m², valoare orientativa

Combustibil si camera de ardere

• Combustibil principal: lemn
• Combustibil alternativ: carbune
• Constructie: 3 drumuri de fum
• Volum camera de ardere: 74 dm³
• Lungime maxima lemn: 530 mm
• Tiraj necesar: 20 mbar

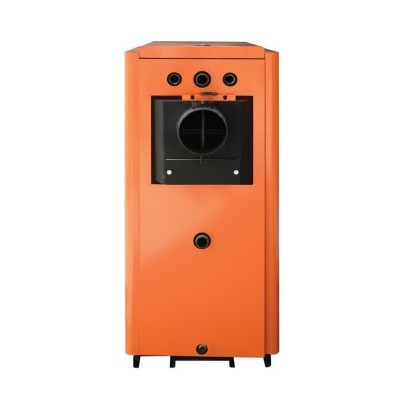

Instalatie si racorduri

• Continut apa cazan: 97 litri
• Racord tur/retur incalzire: 1 1/4"
• Racord evacuare gaze arse: 160 mm
• Distanta baza cazan - racord cos: 915 mm

Cos de fum

• Diametru intern indicat: 200 mm, valoare orientativa
• Inaltime indicata: 7-8 m, valoare orientativa
• Inaltime minima: 6 m
• Izolatie cos: 50 mm

Caracteristici constructive

• Material corp cazan: otel
• Grosime pereti in contact cu focul: 5 mm
• Termometru: inclus
• Tavita pentru cenusa: inclusa
• Kit de curatare: inclus
• Regulator termostatic de tiraj: obligatoriu

Dimensiuni si greutate

• Latime: 505 mm
• Inaltime: 1185 mm
• Adancime: 1025 mm
• Dimensiuni: 505 × 1185 × 1025 mm
• Greutate: 251 kg

Intrebari frecvente despre Ferroli FSB PRO N 25

Ce putere are Ferroli FSB PRO N 25?

Centrala are o putere nominala de 25 kW si o gama de putere declarata de 20-25 kW.

Ferroli FSB PRO N 25 functioneaza doar cu lemne?

Produsul este comercializat ca centrala termica pe lemne, dar poate fi utilizat si cu carbune, conform instructiunilor de exploatare.

Ce lungime pot avea lemnele?

Lungimea maxima admisa a lemnului este de 530 mm.

Ce volum are camera de ardere?

Camera de ardere a modelului Ferroli FSB PRO N 25 are un volum de 74 dm³.

Regulatorul de tiraj este obligatoriu?

Da. Regulatorul termostatic de tiraj este obligatoriu pentru functionarea centralei.

Vana de amestec este inclusa?

Nu. Vana de amestec este obligatorie, nu este inclusa si se achizitioneaza separat.

Ce cos de fum este necesar pentru Ferroli FSB PRO N 25?

Pentru modelul de 25 kW sunt indicate orientativ un diametru interior al cosului de 200 mm si o inaltime de 7-8 m. Racordul de evacuare al cazanului are 160 mm. Dimensionarea finala trebuie realizata pentru instalatia concreta.

Poate fi montata centrala intr-o camera de locuit sau intr-un hol?

Nu. Este interzisa amplasarea cazanului in spatii de locuit, inclusiv holuri. Centrala trebuie instalata intr-o incapere tehnica prevazuta cu aerisire.
