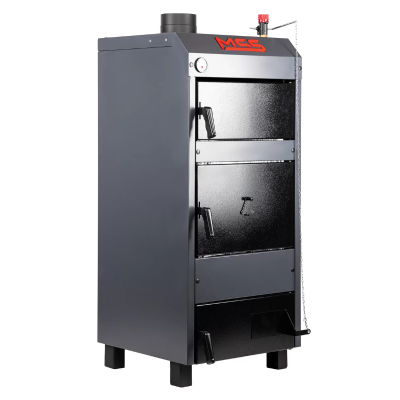

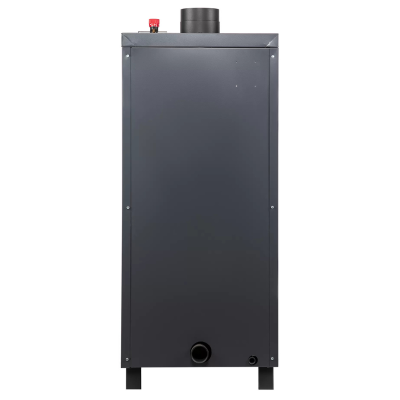

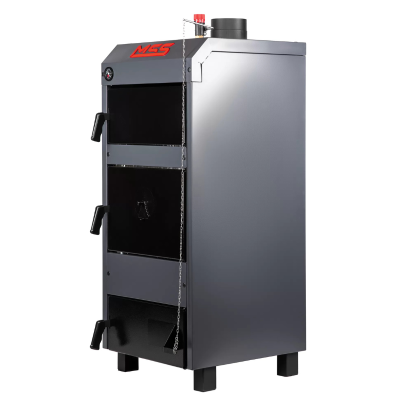

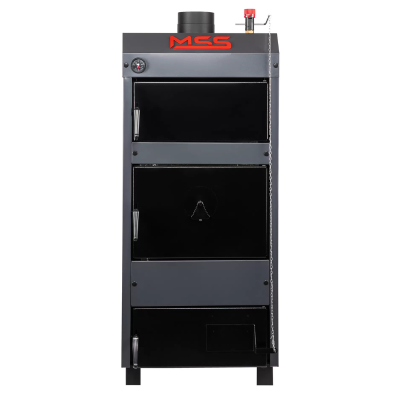

Centrala pe lemne Miklos Steel ECO Plus 30 kW

Avantajele centralei Miklos Steel ECO Plus 30 kW

• Putere termica maxima de 30 kW
• Putere termica nominala de 27 kW
• Constructie robusta din otel
• Pereti de 5 mm in zona camerei de ardere
• Pereti de 3 mm in zona schimbatorului de caldura
• Camera de ardere de 500 x 380 x 400 mm
• Lemn cu lungime de pana la 380 mm
• Volum de apa al cazanului de 66 litri
• Regulator automat de tiraj inclus
• Termomanometru inclus
• Sertar pentru cenusa inclus
• 4 placi de ghidaj fum incluse
• Gratar racit cu apa
• Clasa energetica A+
• Indice de eficienta energetica 106
• Randament cazan 78%

Constructie din otel pentru instalatii de incalzire centrala

Miklos Steel ECO Plus 30 este construit dintr-o manta exterioara si una interioara realizate din tabla de otel sudata. Corpul cazanului este prevazut cu izolatie termica si manta exterioara de protectie.

Zona aflata in contact direct cu focul are pereti cu grosimea de 5 mm, iar schimbatorul de caldura are pereti de 3 mm.

Cazanul poate fi utilizat in instalatii cu circulatie naturala sau in sisteme cu circulatie fortata, prin intermediul unei pompe.

Camera de ardere si lungimea lemnului

Camera de ardere a modelului ECO Plus 30 are dimensiunile de 500 x 380 x 400 mm.

Lungimea maxima a combustibilului introdus in focar este de 380 mm, ceea ce trebuie luat in calcul la pregatirea si depozitarea lemnelor pentru sezonul de incalzire.

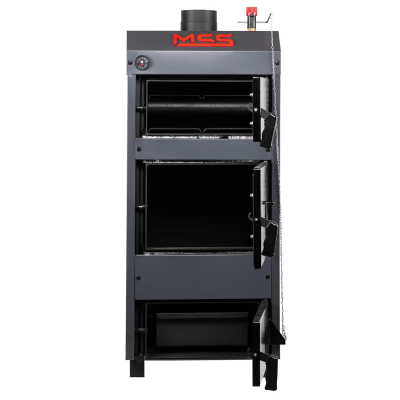

Cazanul este prevazut cu o usa de alimentare de dimensiuni mari, pentru acces facil la camera de combustibil.

Combustibil pentru Miklos Steel ECO Plus 30

Miklos Steel ECO Plus 30 poate fi utilizat ca centrala termica pe lemne, iar gama este proiectata pentru arderea combustibililor solizi compatibili.

Pentru lemn este indicata o umiditate de aproximativ 20-22%. Utilizarea lemnului corespunzator pregatit contribuie la functionarea corecta a cazanului si la limitarea depunerilor in camera de ardere si pe traseul gazelor arse.

Pe langa lemn, cazanul poate utiliza si brichete din paie sau biomasa nelemnoasa, in conditiile prevazute pentru combustibilul utilizat.

Consum recomandat de combustibil

Pentru modelul Miklos Steel ECO Plus 30 sunt indicate urmatoarele cantitati orientative de combustibil solid pe ora:

• Lemn: 6-7 kg/h
• Brichete din paie: 6-7 kg/h
• Brichete din resturi de floarea-soarelui: 5-6 kg/h
• Brichete din rumegus: 5-6 kg/h

Consumul efectiv depinde de puterea calorica si umiditatea combustibilului, necesarul termic al cladirii, tirajul cosului, reglajele centralei si modul de exploatare.

Gratar racit cu apa

Camera de ardere este prevazuta cu gratar racit cu apa, realizat din teava si integrat in circuitul cazanului.

Aceasta constructie face parte din suprafata activa a cazanului si permite circulatia agentului termic inclusiv prin zona gratarului.

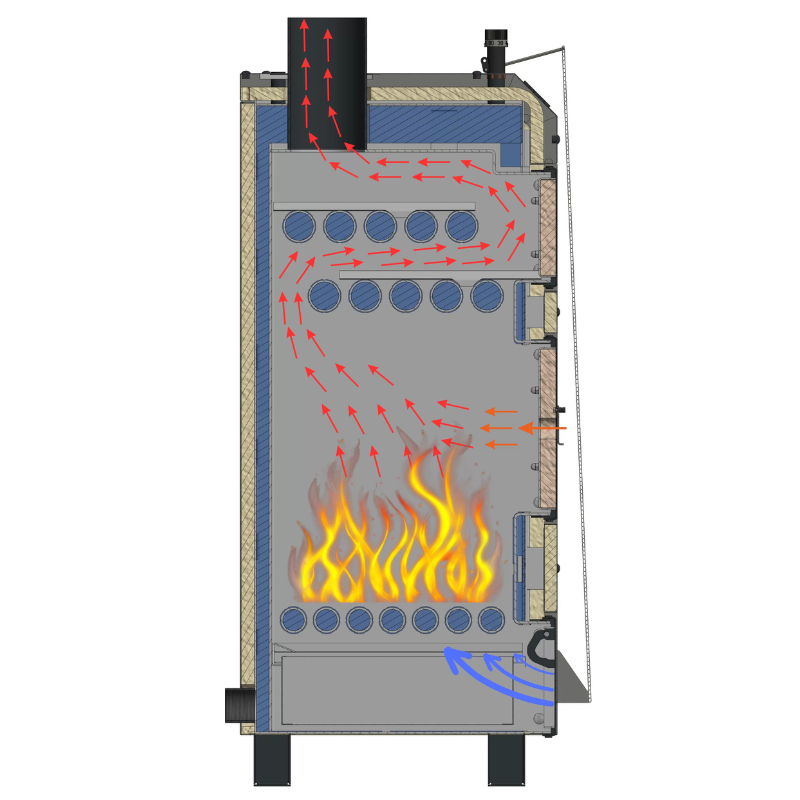

Drumuri convective pentru transferul caldurii

Gazele rezultate in urma arderii sunt conduse prin drumurile convective ale cazanului inainte de evacuarea catre cos.

Cele 4 placi de ghidaj fum dirijeaza traseul gazelor arse prin schimbatorul de caldura si sunt detasabile pentru operatiunile de curatare si intretinere.

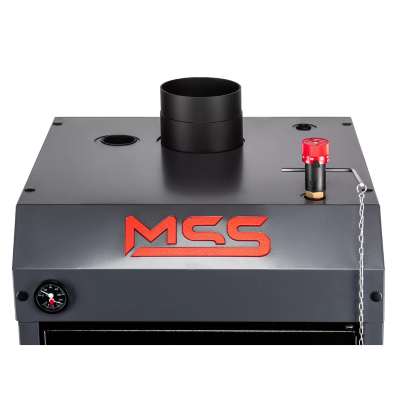

Regulator automat de tiraj inclus

Regulatorul termostatic automat de tiraj este inclus in echiparea standard a centralei Miklos Steel ECO Plus 30.

Regulatorul actioneaza clapeta de admisie a aerului pentru ardere si controleaza automat cantitatea de aer introdusa in cazan in functie de temperatura agentului termic.

Prin reglarea admisiei de aer, regulatorul controleaza intensitatea focului pentru mentinerea temperaturii setate si pentru adaptarea arderii la functionarea cazanului.

Termomanometru inclus

Centrala este livrata cu termomanometru, care permite urmarirea temperaturii si presiunii agentului termic din cazan.

Temperatura apei trebuie mentinuta in domeniul normal de functionare prevazut pentru centrala, iar presiunea instalatiei trebuie verificata periodic.

Temperatura de functionare 70-85°C

Temperatura recomandata de functionare a agentului termic din cazan este cuprinsa intre 70 si 85°C.

Temperatura maxima admisa a agentului termic este de 90°C.

Pentru functionarea corespunzatoare a cazanului, temperatura apei pe retur trebuie mentinuta la minimum 60°C.

Protectia returului la minimum 60°C

Temperatura agentului termic pe retur nu trebuie sa scada sub 60°C. Functionarea la temperaturi mai mici favorizeaza aparitia condensului si formarea depunerilor in interiorul cazanului.

Instalatia trebuie configurata pentru mentinerea acestei temperaturi minime, printr-o vana de amestec sau printr-un sistem de recirculare comandat termostatat, in functie de proiectul instalatiei.

Presiune maxima de lucru de 2 bar

Presiunea maxima de lucru admisa pentru Miklos Steel ECO Plus 30 este de 2 bar.

• Presiune maxima de lucru: 2 bar
• Presiune de proba: 4 bar
• Temperatura maxima agent termic: 90°C

Sistemul de incalzire trebuie prevazut cu elementele de siguranta necesare, dimensionate pentru caracteristicile centralei si ale instalatiei.

Utilizare in sistem de incalzire inchis sau deschis

Miklos Steel ECO Plus poate fi conectat atat la un sistem de incalzire inchis, cat si la un sistem deschis, cu respectarea configuratiei hidraulice corespunzatoare.

In sistemele inchise trebuie utilizate elementele de siguranta si vasul de expansiune dimensionat corespunzator volumului instalatiei.

In cazul instalatiilor cu circulatie gravitationala, este necesara configurarea specifica unui sistem deschis.

Poate fi integrata intr-o instalatie cu puffer

Miklos Steel ECO Plus 30 poate fi integrata intr-o instalatie de incalzire prevazuta cu puffer.

Pufferul permite acumularea energiei termice produse de cazan si utilizarea acesteia ulterior de circuitul de incalzire.

Volumul pufferului si configuratia hidraulica trebuie stabilite in functie de necesarul termic, volumul instalatiei si modul de exploatare dorit.

Utilizarea cu boiler pentru apa calda menajera

Centrala poate fi integrata intr-o instalatie cu boiler pentru prepararea apei calde menajere.

Apa calda menajera nu se prepara direct in cazan. Pentru aceasta functie este necesara integrarea unui boiler sau a unui schimbator de caldura adecvat in sistem.

Cosul de fum pentru Miklos Steel ECO Plus 30

Functionarea corecta a unei centrale pe combustibil solid depinde in mod direct de dimensionarea si executia cosului de fum.

Miklos Steel ECO Plus 30 are un racord pentru cos de 150 mm si necesita un tiraj la baza cosului cuprins intre 16 si 25 Pa.

Cosul trebuie sa fie izolat, prevazut cu posibilitate de inspectie si curatare si dimensionat astfel incat sa asigure tirajul necesar centralei.

Racordarea dintre cazan si cos trebuie realizata pe un traseu cat mai scurt, iar sectiunea burlanului nu trebuie sa fie mai mica decat cea a racordului centralei.

Racord evacuare gaze arse de 150 mm

Diametrul racordului pentru evacuarea gazelor arse este de 150 mm.

Temperatura gazelor arse la cos pentru modelul ECO Plus 30 este de aproximativ 247°C.

Cosul de fum trebuie proiectat pentru a asigura un tiraj stabil si pentru a limita formarea condensului si a depunerilor pe traseul de evacuare.

Aer necesar pentru ardere

Camera tehnica trebuie sa dispuna permanent de aerul necesar procesului de ardere.

Pentru modelul ECO Plus 30 este indicat un necesar de aer de aproximativ 40 m³/h.

Admisia aerului proaspat trebuie realizata astfel incat sa nu fie obturata in timpul functionarii centralei.

Instalarea centralei Miklos Steel ECO Plus 30

Centrala trebuie instalata intr-un spatiu care permite racordarea corespunzatoare la cosul de fum si la instalatia de incalzire.

Camera tehnica trebuie sa fie curata, uscata si bine ventilata. Amplasarea cazanului in camere de locuit sau in holuri de acces nu este permisa.

Montajul trebuie realizat pe o suprafata stabila si rezistenta la foc, iar in jurul centralei trebuie pastrat spatiul necesar pentru alimentare, curatare si interventii de intretinere.

Distante fata de materialele combustibile

• Spate: minimum 400 mm
• Lateral stanga/dreapta: minimum 400 mm
• Tavan: minimum 1500 mm
• Fata centralei: minimum 1000 mm
• Podea inflamabila: minimum 800 mm

Materialele inflamabile si combustibilul depozitat trebuie pastrate la distanta corespunzatoare de cazan.

Curatare si intretinere

Curatarea periodica este importanta pentru mentinerea transferului termic si a functionarii corecte a centralei.

Depunerile de pe peretii interiori si schimbatorul de caldura pot fi indepartate cu razuitorul, iar pentru mentinerea randamentului este recomandata curatarea cazanului cel putin de 2-3 ori pe durata perioadelor de utilizare, in functie de gradul de depunere.

Gratarul din partea inferioara si traseele de fum trebuie mentinute curate, iar cenusa trebuie evacuata periodic din sertarul dedicat.

Inainte de fiecare pornire este recomandata verificarea camerei de ardere si a colectorului de zgura.

Ce contine echiparea standard

• Centrala Miklos Steel ECO Plus 30 kW
• Regulator automat de tiraj - 1 buc.
• Termomanometru - 1 buc.
• Placi de ghidaj fum - 4 buc.
• Sertar pentru cenusa - 1 buc.
• Instructiuni de instalare, punere in functiune, utilizare si intretinere

Ce trebuie verificat inainte de cumparare

• Necesarul termic: centrala are putere maxima de 30 kW si putere nominala de 27 kW; dimensionarea trebuie facuta pe baza necesarului termic al cladirii.
• Combustibil: poate utiliza lemn si combustibili solizi compatibili.
• Lungimea maxima a lemnului: 380 mm.
• Temperatura de lucru: recomandat 70-85°C.
• Temperatura minima pe retur: 60°C.
• Presiunea maxima de lucru: 2 bar.
• Cosul de fum: trebuie sa asigure un tiraj de 16-25 Pa.
• Racord cos: 150 mm.
• Racord tur si retur: 2".
• Regulatorul de tiraj: este inclus in echiparea standard.
• Termomanometrul: este inclus in echiparea standard.
• Aerisirea camerei tehnice: trebuie asigurat aerul necesar arderii, aproximativ 40 m³/h pentru modelul de 30 kW.
• Spatiul de montaj: trebuie respectate distantele fata de materialele combustibile.
• Montajul: instalarea si punerea in functiune trebuie realizate de personal autorizat.

Specificatii tehnice Miklos Steel ECO Plus 30 kW

Putere si eficienta

• Putere termica maxima: 30 kW
• Putere termica nominala: 27 kW
• Randament cazan: 78%
• Eficienta sezoniera: 75%
• Clasa de eficienta energetica: A+
• Indice de eficienta energetica: 106
• Clasa cazan conform EN 303-5: 3

Combustibil si camera de ardere

• Combustibil: lemn, brichete din paie, biomasa nelemnoasa compatibila
• Lungime maxima combustibil: 380 mm
• Dimensiuni focar: 500 x 380 x 400 mm
• Grosime perete camera de ardere: 5 mm
• Grosime perete schimbator de caldura: 3 mm
• Gratar: racit cu apa

Agent termic si functionare

• Volum apa cazan: 66 litri
• Temperatura recomandata de functionare: 70-85°C
• Temperatura maxima agent termic: 90°C
• Temperatura minima pe retur: 60°C
• Presiune maxima de lucru: 2 bar
• Presiune de proba: 4 bar

Cos de fum

• Racord cos de fum: 150 mm
• Tiraj necesar la baza cosului: 16-25 Pa
• Temperatura gaze arse la cos: 247°C

Racorduri

• Racord tur/retur: 2"
• Racord senzor temperatura: 1/2"
• Racord regulator tiraj: 3/4"
• Racord umplere/golire: 1/2"

Echipare standard

• Regulator automat de tiraj: inclus
• Termomanometru: inclus
• Placi ghidaj fum: 4 buc.
• Sertar cenusar: inclus

Dimensiuni si greutate

• Inaltime: 1460 mm
• Latime: 535 mm
• Adancime: 655 mm
• Greutate: 209 kg

Intrebari frecvente despre Miklos Steel ECO Plus 30 kW

Ce putere are Miklos Steel ECO Plus 30?

Centrala are o putere termica maxima de 30 kW si o putere termica nominala de 27 kW.

Ce lungime pot avea lemnele?

Lungimea maxima a combustibilului pentru modelul ECO Plus 30 este de 380 mm.

Regulatorul de tiraj este inclus?

Da. Miklos Steel ECO Plus 30 este livrata cu regulator automat de tiraj.

Termomanometrul este inclus?

Da. Termomanometrul face parte din echiparea standard a centralei.

Ce combustibil poate fi utilizat?

Centrala poate functiona pe lemn si poate utiliza si combustibili solizi compatibili precum brichete din paie sau biomasa nelemnoasa, cu respectarea conditiilor de umiditate si calitate prevazute pentru combustibil.

Ce temperatura trebuie mentinuta pe retur?

Temperatura agentului termic pe retur trebuie mentinuta la minimum 60°C, pentru limitarea condensului si a depunerilor in interiorul cazanului.

Ce cos de fum este necesar?

Centrala are un racord de evacuare de 150 mm, iar cosul trebuie dimensionat pentru a asigura un tiraj de 16-25 Pa la baza cosului.

Poate fi conectata la un puffer?

Da. Miklos Steel ECO Plus poate fi integrata intr-o instalatie cu puffer. Volumul rezervorului de acumulare trebuie stabilit in functie de configuratia sistemului si necesarul termic.

Poate prepara apa calda menajera?

Cazanul nu prepara direct apa calda menajera. Pentru ACM poate fi integrat in instalatie un boiler sau un schimbator de caldura dedicat.
