Pachet centrala pe lemne Ferroli JAR 25 kW cu boiler 100L, pompe circulatie, vas expansiune si accesorii instalare

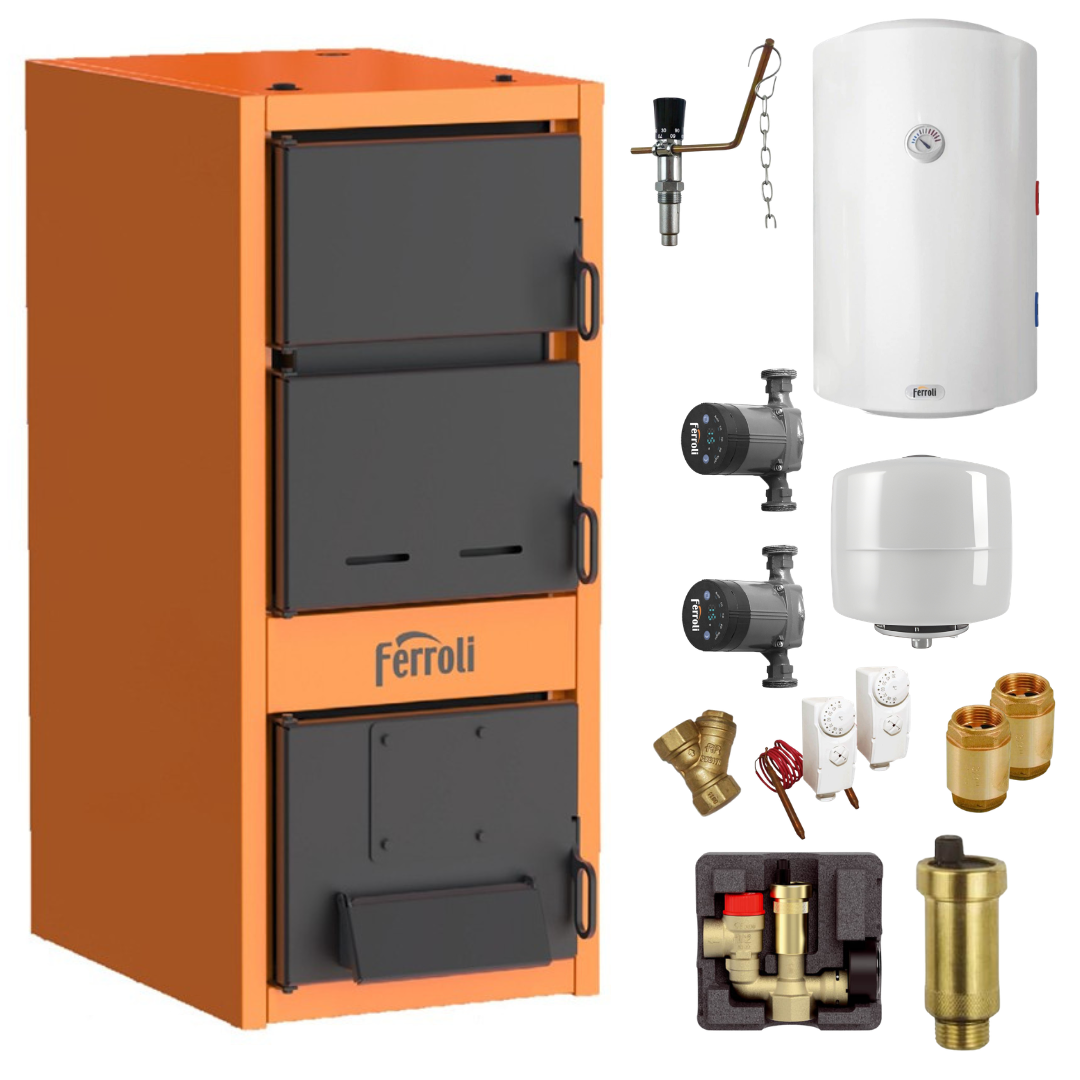

Ce contine pachetul Ferroli JAR 25 kW

• 1 x Centrala pe lemne Ferroli JAR 25 kW
• 1 x Pompa recirculare Ferroli CRS25/6-EAB - cod CRS25-6-EAB
• 1 x Pompa recirculare Ferroli CRS25/8-EAB - cod CRS25-8-EAB
• 1 x Boiler termoelectric Ferroli PowerTermo 100L, racordare partea dreapta - cod GRN17W0A
• 1 x Vas expansiune VFN PRO 35 - cod VFNP0035
• 2 x Supapa de sens MM 1" - cod VALVEX202
• 2 x Termostat de contact mecanic SALUS AT10 - cod AT10
• 1 x Pachet siguranta KSG Mini pentru centrale pe lemne, cu supapa de siguranta, manometru si aerisitor - cod 77350
• 1 x Filtru Y 1" - cod 1J03000108
• 1 x Aerisitor automat PrimoVent 1/2" - cod 77706
• 1 x Regulator de tiraj Regulus RT4

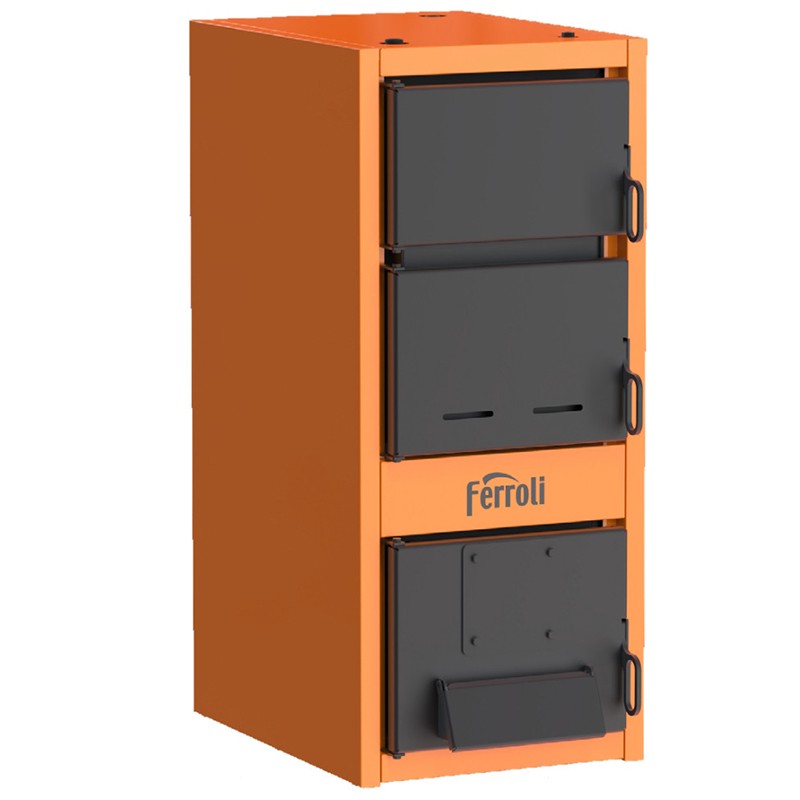

Ferroli JAR 25 kW - centrala pe combustibil solid cu 3 drumuri de fum

Ferroli JAR 25 kW este un cazan din otel pentru combustibil solid, destinat instalatiilor de incalzire centrala. Constructia cu 3 drumuri de fum asigura traseul gazelor rezultate din ardere prin corpul cazanului inainte de evacuarea acestora catre cos.

Peretii cazanului care intra in contact cu focul au o grosime de 5 mm, iar echipamentul este prevazut cu camera de ardere, gratar pentru ardere, clapeta de aer, racord pentru regulatorul de tiraj, recipient pentru cenusa si trapa pentru curatare.

• Putere nominala: 25 kW
• Interval temperatura de lucru: 60-90°C
• Temperatura maxima de lucru: 90°C
• Temperatura minima pe retur: 60°C
• Presiune maxima de lucru: 2,5 bar
• Continut apa cazan: 93 litri
• Volum camera de ardere: 73 dm³
• Lungime maxima lemn: 500 mm

Suprafata de incalzit orientativa 120-150 m²

Pentru Ferroli JAR 25 kW, suprafata de incalzit orientativa este de 120-150 m².

Aceasta valoare are caracter orientativ. Alegerea puterii centralei trebuie realizata in functie de necesarul termic real al cladirii, influentat de izolatie, zona climatica, suprafetele vitrate, temperatura interioara dorita si pierderile de caldura.

Boiler termoelectric Ferroli PowerTermo 100L inclus

Pachetul include un boiler termoelectric Ferroli PowerTermo cu capacitatea de 100 litri, care permite integrarea prepararii apei calde menajere in instalatie.

Boilerul inclus in configuratia standard are racordarea pe partea dreapta. Daca pozitionarea instalatiei necesita varianta cu racordarea pe partea stanga, aceasta poate fi aleasa prin comunicarea optiunii la efectuarea comenzii.

Doua pompe de circulatie Ferroli incluse

Pachetul include doua pompe de circulatie Ferroli, care pot fi integrate in circuitele hidraulice ale sistemului conform schemei instalatiei.

• 1 x Ferroli CRS25/6-EAB
• 1 x Ferroli CRS25/8-EAB

Prezenta celor doua pompe permite configurarea circuitelor necesare instalatiei de incalzire si prepararii apei calde menajere. Pozitionarea si modul de comanda al fiecarei pompe se stabilesc in functie de schema hidraulica realizata.

Doua termostate de contact SALUS AT10

Configuratia include doua termostate mecanice de contact SALUS AT10.

Acestea pot fi utilizate pentru comanda componentelor instalatiei in functie de temperatura conductei pe care sunt montate, inclusiv pentru automatizarea functionarii pompelor de circulatie, conform configuratiei sistemului.

• Tip: termostat mecanic de contact
• Model: SALUS AT10
• Cantitate: 2 bucati

Regulator de tiraj Regulus RT4 inclus

Pachetul include regulatorul de tiraj Regulus RT4. Regulatorul de tiraj este o componenta obligatorie pentru Ferroli JAR si este inclus in aceasta configuratie de pachet.

Acesta este utilizat pentru controlul mecanic al admisiei de aer necesare procesului de ardere, actionand asupra clapetei de aer in functie de temperatura agentului termic.

Vas de expansiune VFN PRO 35 litri

Pachetul include un vas de expansiune VFN PRO de 35 litri, destinat circuitului de incalzire.

Rolul vasului de expansiune este de a prelua variatiile de volum ale agentului termic produse de modificarea temperaturii.

Pentru Ferroli JAR 25 kW, dimensionarea vasului de expansiune trebuie corelata cu volumul total al instalatiei si cu parametrii de functionare. Pentru un sistem inchis, vasul de expansiune trebuie amplasat cat mai aproape de cazan, cu un racord cat mai scurt.

Pachet de siguranta KSG Mini

In configuratie este inclus un pachet de siguranta KSG Mini pentru centrale pe lemne.

Acesta reuneste componente importante pentru siguranta si monitorizarea circuitului:

• Supapa de siguranta
• Manometru
• Aerisitor

Pentru Ferroli JAR 25 kW, supapa de siguranta utilizata in instalatie trebuie sa fie calibrata la 2,5 bar. Configuratia finala a grupului de siguranta trebuie verificata la montaj pentru respectarea acestei cerinte.

Doua supape de sens MM 1"

Pachetul include doua supape de sens MM de 1", care permit circulatia agentului termic intr-un singur sens si limiteaza circulatia inversa nedorita in circuitele in care sunt montate.

• Dimensiune: 1"
• Cantitate: 2 bucati

Filtru Y 1" pentru circuitul instalatiei

In pachet este inclus un filtru Y de 1", utilizat pentru retinerea impuritatilor transportate de agentul termic prin instalatie.

Filtrul Y se monteaza pe retur si contribuie la protejarea componentelor circuitului impotriva impuritatilor transportate de apa.

Aerisitor automat PrimoVent 1/2"

Pachetul include un aerisitor automat PrimoVent de 1/2", destinat eliminarii automate a aerului acumulat in circuit.

Eliminarea aerului din instalatie este importanta pentru circulatia corespunzatoare a agentului termic si functionarea componentelor hidraulice.

Configuratie pentru incalzire si prepararea apei calde menajere

Prin includerea boilerului termoelectric PowerTermo 100L si a celor doua pompe de circulatie, pachetul permite realizarea unei configuratii cu circuit de incalzire si prepararea apei calde menajere.

Schema hidraulica finala trebuie adaptata instalatiei, tipului de consumatori si modului in care se doreste gestionarea circuitului de incalzire si a boilerului.

Cos de fum dimensionat corespunzator

Functionarea corecta a centralei Ferroli JAR 25 kW necesita un cos de fum dimensionat corespunzator pentru evacuarea gazelor arse si asigurarea tirajului necesar.

Pentru Ferroli JAR 25 kW, principalele valori de luat in calcul sunt:

• Racord evacuare gaze arse: Ø149 mm
• Diametru interior cos orientativ: 200 mm
• Inaltime cos orientativa: 7-8 m
• Tiraj necesar: 20 mbar

Diametrul si inaltimea cosului sunt valori orientative. Dimensionarea finala a cosului trebuie realizata in functie de puterea centralei, traseul de evacuare si caracteristicile cladirii.

Dimensiuni Ferroli JAR 25 kW

Dimensiunile centralei trebuie luate in calcul pentru transport, amplasarea in camera tehnica, racordarea la instalatie si asigurarea accesului necesar pentru alimentare, curatare si intretinere.

• Latime: 465 mm
• Inaltime: 1294 mm
• Adancime: 969 mm
• Dimensiuni centrala: 465 x 1294 x 969 mm
• Greutate: 262 kg
• Racord evacuare gaze arse: Ø149 mm
• Distanta baza cazan - racord cos: 1125 mm
• Racord tur / retur: G 1 1/4"
• Lungime maxima lemn: 500 mm

Camera de ardere de 73 dm³

Ferroli JAR 25 kW are o camera de ardere cu volum de 73 dm³ si permite utilizarea lemnelor cu lungimea de pana la 500 mm.

Accesul frontal prin usile cazanului permite alimentarea cu combustibil si efectuarea operatiunilor periodice de curatare.

Echiparea centralei Ferroli JAR

Constructia Ferroli JAR include elementele necesare functionarii, alimentarii si operatiunilor periodice de curatare.

• Camera de ardere
• Gratar pentru ardere
• Racord evacuare gaze arse
• Clapeta pentru aer
• Racord pentru regulatorul de tiraj
• Trapa pentru curatare
• Clapeta pentru evacuarea directa a fumului la deschiderea usii
• Manometru
• Aerisitor
• Racorduri pentru conectarea la vana termica de siguranta
• Recipient pentru cenusa

Functionare pe combustibil solid

Ferroli JAR 25 kW este un cazan pe combustibil solid. Poate functiona cu lemn, iar constructia sa permite si utilizarea altor combustibili solizi prevazuti pentru aceasta gama, inclusiv resturi si deseuri vegetale, agricole, forestiere sau silvice.

In exploatarea cu lemn, lungimea maxima admisa este de 500 mm.

Temperatura de lucru si protectia returului

Ferroli JAR 25 kW functioneaza intr-un interval de temperatura de 60-90°C, iar temperatura minima a agentului termic pe retur trebuie mentinuta la 60°C.

Vana de amestec este obligatorie, nu este inclusa si se achizitioneaza separat.

Configurarea corecta a circuitului de retur este importanta pentru respectarea temperaturii minime necesare functionarii cazanului.

Curatare si intretinere periodica

Cenusa trebuie indepartata periodic, in functie de frecventa de utilizare si cantitatea de combustibil ars. Curatarea regulata permite mentinerea libera a zonelor necesare admisiei aerului pentru ardere.

Pe langa indepartarea cenusii, cazanul necesita curatarea periodica a zonelor accesibile ale traseului gazelor arse si a camerei de ardere.

Amplasarea centralei in camera tehnica

Ferroli JAR trebuie instalata intr-un spatiu tehnic corespunzator, prevazut cu aerisire. Amplasarea cazanului in spatii de locuit, inclusiv pe holuri, nu este permisa.

In jurul echipamentului trebuie pastrat spatiul necesar pentru alimentare, curatare, racordarea la cos si efectuarea interventiilor de intretinere.

Componente suplimentare necesare in functie de schema instalatiei

Pachetul reuneste centrala si componentele enumerate in configuratie, insa schema hidraulica finala trebuie stabilita pentru fiecare instalatie in parte.

Vana de amestec este obligatorie, nu este inclusa si se achizitioneaza separat.

Pentru instalatiile inchise trebuie prevazuta si protectia hidraulica necesara impotriva supraincalzirii, iar componentele de siguranta trebuie alese si montate in conformitate cu parametrii cazanului.

Ce trebuie verificat inainte de instalare

• Necesarul termic: puterea de 25 kW trebuie aleasa in functie de necesarul termic real al cladirii.
• Suprafata orientativa: 120-150 m², cu dimensionarea finala realizata dupa pierderile termice ale cladirii.
• Cosul de fum: trebuie dimensionat corespunzator centralei si cladirii.
• Camera tehnica: centrala trebuie instalata intr-o incapere ventilata si nu poate fi amplasata in spatii de locuit.
• Temperatura returului: trebuie mentinuta la minimum 60°C.
• Vasul de expansiune: capacitatea necesara trebuie verificata in functie de volumul total al instalatiei.
• Supapa de siguranta: pentru cazan este necesara calibrarea la 2,5 bar.
• Boilerul: pachetul include varianta de 100L cu racordare pe partea dreapta; pentru racordare pe partea stanga, optiunea trebuie comunicata la efectuarea comenzii.
• Regulatorul de tiraj: este obligatoriu si este inclus in acest pachet prin regulatorul Regulus RT4.
• Vana de amestec: este obligatorie, nu este inclusa si se achizitioneaza separat.
• Schema hidraulica: pozitionarea pompelor, termostatelor, supapelor si a celorlalte componente trebuie stabilita in functie de configuratia instalatiei.
• Montajul: instalarea si punerea in functiune trebuie realizate de personal autorizat.

Specificatii tehnice Ferroli JAR 25 kW

• Producator: Ferroli
• Model: JAR 25
• Tip: cazan pe combustibil solid
• Constructie: otel
• Numar drumuri de fum: 3
• Putere nominala: 25 kW
• Greutate: 262 kg
• Tiraj necesar: 20 mbar
• Interval temperatura de lucru: 60-90°C
• Temperatura maxima de lucru: 90°C
• Temperatura minima pe retur: 60°C
• Presiune maxima de lucru: 2,5 bar
• Continut apa cazan: 93 litri
• Volum camera de ardere: 73 dm³
• Lungime maxima lemn: 500 mm
• Grosime pereti in contact cu focul: 5 mm
• Latime: 465 mm
• Inaltime: 1294 mm
• Adancime: 969 mm
• Dimensiuni: 465 x 1294 x 969 mm
• Distanta baza cazan - racord cos: 1125 mm
• Racord tur / retur incalzire: G 1 1/4"
• Racord evacuare gaze arse: Ø149 mm
• Diametru interior cos orientativ: 200 mm
• Inaltime cos orientativa: 7-8 m
• Suprafata de incalzit orientativa: 120-150 m²

Pachet complet

• Centrala Ferroli JAR 25 kW: 1 bucata
• Pompa Ferroli CRS25/6-EAB: 1 bucata
• Pompa Ferroli CRS25/8-EAB: 1 bucata
• Boiler Ferroli PowerTermo 100L, racordare dreapta: 1 bucata
• Vas expansiune VFN PRO 35: 1 bucata
• Supapa de sens MM 1": 2 bucati
• Termostat mecanic SALUS AT10: 2 bucati
• Pachet siguranta KSG Mini: 1 bucata
• Filtru Y 1": 1 bucata
• Aerisitor automat PrimoVent 1/2": 1 bucata
• Regulator de tiraj Regulus RT4: 1 bucata

Intrebari frecvente despre pachetul Ferroli JAR 25 kW

Ce contine pachetul Ferroli JAR 25 kW?

Pachetul contine centrala Ferroli JAR 25 kW, doua pompe de circulatie Ferroli, boiler PowerTermo 100L, vas de expansiune de 35 litri, doua supape de sens, doua termostate SALUS AT10, pachet de siguranta KSG Mini, filtru Y, aerisitor automat PrimoVent si regulator de tiraj Regulus RT4.

Boilerul Ferroli PowerTermo 100L este inclus?

Da. Pachetul include boilerul termoelectric Ferroli PowerTermo cu capacitatea de 100 litri.

Pe ce parte are boilerul racordurile?

Boilerul inclus standard in acest pachet are racordarea pe partea dreapta. Daca doriti varianta cu racordarea pe partea stanga, va rugam sa ne comunicati acest lucru la efectuarea comenzii.

Cate pompe de circulatie sunt incluse?

Pachetul include doua pompe Ferroli: o pompa CRS25/6-EAB si o pompa CRS25/8-EAB.

Regulatorul de tiraj este inclus?

Da. Pachetul include regulatorul de tiraj Regulus RT4. Regulatorul de tiraj este obligatoriu pentru functionarea cazanului JAR si, in aceasta configuratie, este deja inclus in pachet.

Vana de amestec este inclusa?

Nu. Vana de amestec este obligatorie, nu este inclusa si se achizitioneaza separat.

Ce temperatura trebuie mentinuta pe retur?

Temperatura agentului termic pe retur trebuie mentinuta la minimum 60°C.

Vasul de expansiune este inclus?

Da. Pachetul include un vas de expansiune VFN PRO de 35 litri. Dimensionarea finala trebuie verificata in functie de volumul total al instalatiei.

Pachetul include elemente de siguranta?

Da. Pachetul include KSG Mini, cu supapa de siguranta, manometru si aerisitor, precum si un aerisitor automat PrimoVent de 1/2". Pentru cazanul Ferroli JAR 25 kW, supapa de siguranta a instalatiei trebuie sa fie calibrata la 2,5 bar.

Ce dimensiuni are Ferroli JAR 25 kW?

Centrala are dimensiunile de 465 x 1294 x 969 mm si o greutate de 262 kg.

Ce volum are camera de ardere?

Camera de ardere are un volum de 73 dm³.

Ce lungime pot avea lemnele?

Ferroli JAR 25 kW permite utilizarea lemnelor cu o lungime de pana la 500 mm.

Pentru ce suprafata poate fi utilizata centrala?

Suprafata de incalzit orientativa este de 120-150 m². Alegerea finala trebuie realizata in functie de necesarul termic real al cladirii.

Ce cos de fum este necesar?

Pentru Ferroli JAR 25 kW sunt indicate orientativ un diametru interior al cosului de 200 mm si o inaltime de 7-8 m. Racordul de evacuare al centralei are diametrul de 149 mm, iar tirajul necesar este de 20 mbar.

Centrala poate fi instalata intr-un spatiu de locuit?

Nu. Ferroli JAR trebuie amplasata intr-o incapere tehnica prevazuta cu aerisire. Amplasarea cazanului in spatii de locuit, inclusiv pe holuri, nu este permisa.

Unde pot vedea si alte centrale pe lemne?

Poti consulta si categoria de centrale pe lemne clasice pentru alte modele si puteri disponibile.
