Centrala pe lemne Ferroli JAR 40kW

Avantajele centralei Ferroli JAR 40

• Putere nominala de 40 kW
• Constructie cu 3 drumuri de fum
• Camera de ardere de 108 dm³
• Lemn cu lungime de pana la 500 mm
• Pereti de 5 mm in zonele aflate in contact direct cu focul
• Continut de apa de 109 litri
• Temperatura de lucru 60-90°C

Combustibil si camera de ardere

Ferroli JAR 40 este o centrala pe combustibil solid care poate fi alimentata cu lemn sau carbune, precum si cu tocatura nelemnoasa si diferite resturi sau deseuri vegetale, agricole, forestiere ori silvice.

Camera de ardere are un volum de 108 dm³. In cazul utilizarii lemnului, lungimea maxima admisa este de 500 mm.

Alimentarea poate fi realizata prin aprindere de sus sau de jos. Reglarea aerului necesar arderii se realizeaza cu ajutorul regulatorului de tiraj.

Putere si temperaturi de functionare

Modelul Ferroli JAR 40 are o putere nominala de 40 kW. Temperatura agentului termic este cuprinsa intre 60 si 90°C, iar temperatura maxima de lucru este de 90°C.

Pentru functionarea corecta a cazanului trebuie mentinuta o temperatura minima pe retur de 60°C.

• Putere nominala: 40 kW
• Interval temperatura: 60-90°C
• Temperatura maxima de lucru: 90°C
• Temperatura minima pe retur: 60°C
• Presiune maxima de lucru: 2,5 bar

Pentru ce suprafata este potrivit Ferroli JAR 40

Pentru modelul JAR 40 este indicata orientativ o suprafata incalzita de 210-240 m².

Aceasta valoare este orientativa. Alegerea unei centrale de 40 kW trebuie facuta in functie de necesarul termic real al cladirii, nivelul de izolatie, suprafata, inaltimea incaperilor si caracteristicile instalatiei de incalzire.

Cosul de fum pentru Ferroli JAR 40

Ferroli JAR 40 are un racord pentru evacuarea gazelor arse de 179 mm si necesita un tiraj de 23 mbar.

Pentru acest model sunt indicate orientativ un diametru interior al cosului de 200 mm si o inaltime de 9-10 m. Dimensionarea finala a cosului trebuie facuta in functie de puterea cazanului, configuratia traseului si conditiile reale de instalare.

Cosul de fum trebuie sa permita evacuarea corecta a gazelor arse si sa asigure tirajul necesar arderii. Inaltimea minima indicata pentru cos este de 6 m, iar acesta trebuie realizat din elemente din inox si prevazut cu izolatie de 50 mm.

Instalarea centralei Ferroli JAR 40

Cazanul trebuie montat intr-o incapere tehnica aerisita. Nu este permisa amplasarea acestuia in camere de locuit sau in holuri.

Pozitionarea trebuie realizata astfel incat sa existe acces pentru exploatare, curatare si interventii de service pe toate laturile cazanului.

Pentru instalarea corecta trebuie verificate inainte de montaj racordurile instalatiei, cosul de fum, sistemul de siguranta, vasul de expansiune si circulatia agentului termic.

Montarea instalatiei de incalzire si punerea initiala in functiune trebuie realizate de personal autorizat.

Regulator de tiraj si vana de amestec

Regulatorul de tiraj si vana de amestec sunt obligatorii si nu sunt incluse in furnitura standard a cazanului. Aceste componente trebuie prevazute separat la realizarea instalatiei.

Regulatorul de tiraj controleaza admisia aerului necesar arderii prin clapeta de aer a cazanului.

Vana de amestec este necesara pentru realizarea corecta a circuitului hidraulic si pentru mentinerea conditiilor de temperatura necesare functionarii cazanului.

Pentru regulatorul de tiraj poti consulta gama de accesorii si armaturi pentru instalatii.

Siguranta instalatiei

Ferroli JAR 40 are o presiune maxima de lucru de 2,5 bar. Instalatia trebuie echipata cu elementele de siguranta si protectie necesare pentru controlul presiunii si temperaturii agentului termic.

In cazul unei instalatii inchise este necesara montarea unei vane termice de siguranta cu 4 cai. Aceasta protejeaza cazanul in cazul supraincalzirii si nu este inclusa in furnitura standard.

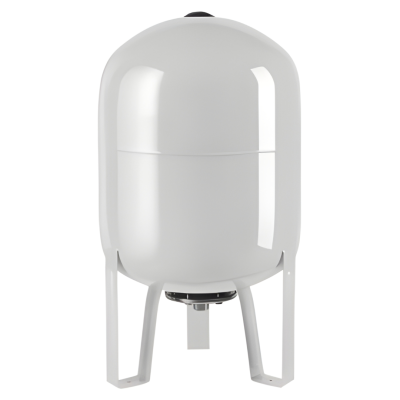

Instalatia trebuie prevazuta si cu vas de expansiune si supapa de siguranta montate in apropierea cazanului, conform configuratiei instalatiei.

Utilizarea cu boiler si puffer

Ferroli JAR 40 este destinat producerii agentului termic pentru instalatia de incalzire si nu prepara direct apa calda menajera.

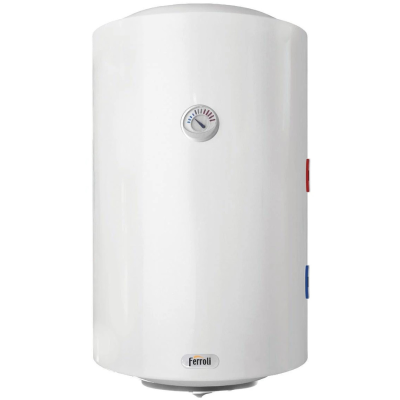

Pentru prepararea apei calde menajere, cazanul poate fi integrat intr-o instalatie cu boiler termoelectric.

Centrala poate fi utilizata si intr-o configuratie de instalatie cu puffer si boiler termoelectric. Volumul pufferului necesar nu este specificat pentru modelul JAR 40 in informatiile disponibile si trebuie stabilit in functie de proiectul instalatiei.

Curatare si intretinere

Cenusa trebuie indepartata o data sau de doua ori pe saptamana sau ori de cate ori este necesar, astfel incat aerul necesar arderii sa poata patrunde corect prin clapeta regulatorului de tiraj.

O curatare mai amanuntita este recomandata o data pe luna si la terminarea sezonului rece.

Accesul pentru curatare se realizeaza prin usa inferioara, usa centrala, usa superioara si trapa de curatare amplasata in partea din spate a cazanului.

Ce contine pachetul

• Centrala pe combustibil solid Ferroli JAR 40
• Tavita pentru cenusa
• Certificat de garantie

Componente obligatorii care nu sunt incluse

• Regulator de tiraj
• Vana de amestec

Pentru instalatiile inchise

• Vana termica de siguranta cu 4 cai - neinclusa in furnitura standard

Ce trebuie verificat inainte de cumparare

• Puterea necesara cladirii: valoarea de 210-240 m² este orientativa si nu inlocuieste calculul necesarului termic.
• Combustibilul utilizat: verifica daca tipul de combustibil disponibil corespunde utilizarii cazanului.
• Lungimea lemnului: maximum 500 mm.
• Temperatura pe retur: trebuie mentinuta la minimum 60°C.
• Cosul de fum: trebuie dimensionat pentru cazan si pentru configuratia concreta a instalatiei.
• Racordul de fum al cazanului: 179 mm.
• Spatiul tehnic: cazanul trebuie montat intr-o incapere aerisita si accesibila pentru intretinere.
• Regulatorul de tiraj: obligatoriu si neinclus.
• Vana de amestec: obligatorie si neinclusa.
• Protectia la supraincalzire: pentru sistemele inchise trebuie prevazuta vana termica de siguranta.

Specificatii tehnice Ferroli JAR 40

Performante principale

• Putere nominala: 40 kW
• Interval temperatura: 60-90°C
• Temperatura maxima de lucru: 90°C
• Temperatura minima pe retur: 60°C
• Presiune maxima de lucru: 2,5 bar
• Suprafata de incalzit: 210-240 m², valoare orientativa

Combustibil si ardere

• Tip produs: cazan pe combustibil solid
• Constructie: 3 drumuri de fum
• Combustibil: lemn, carbune, tocatura nelemnoasa si resturi sau deseuri vegetale, agricole, forestiere ori silvice
• Volum camera de ardere: 108 dm³
• Lungime maxima lemn: 500 mm
• Tiraj necesar: 23 mbar

Instalatie si racorduri

• Continut apa cazan: 109 litri
• Racord tur/retur incalzire: G 1-1/4"
• Racord evacuare gaze arse: 179 mm
• Distanta baza cazan - racord cos: 1.115 mm

Cos de fum

• Diametru intern indicat pentru cos: 200 mm, valoare orientativa
• Inaltime indicata pentru cos: 9-10 m, valoare orientativa
• Inaltime minima cos: 6 m
• Izolatie cos: 50 mm

Caracteristici constructive

• Material cazan: otel
• Grosime pereti in contact cu focul: 5 mm
• Volum camera de ardere: 108 dm³

Dimensiuni si greutate

• Latime: 610 mm
• Inaltime: 1.294 mm
• Adancime: 969 mm
• Greutate: 321 kg

Intrebari frecvente despre Ferroli JAR 40

Ce putere are centrala Ferroli JAR 40?

Ferroli JAR 40 are o putere nominala de 40 kW.

Ce combustibil poate folosi Ferroli JAR 40?

Cazanul poate functiona cu lemn si carbune, precum si cu tocatura nelemnoasa si diferite resturi sau deseuri vegetale, agricole, forestiere ori silvice.

Ce lungime pot avea lemnele?

Lungimea maxima a lemnului pentru Ferroli JAR 40 este de 500 mm.

Ce volum are camera de ardere?

Camera de ardere a modelului JAR 40 are un volum de 108 dm³.

Regulatorul de tiraj este inclus?

Nu. Regulatorul de tiraj este obligatoriu si se achizitioneaza separat.

Vana de amestec este inclusa?

Nu. Vana de amestec este obligatorie si nu este inclusa in furnitura standard.

Este necesar un puffer?

Ferroli JAR 40 poate fi instalat atat intr-o configuratie fara puffer, cat si intr-o instalatie cu puffer. Necesitatea si volumul pufferului trebuie stabilite in functie de configuratia si dimensionarea instalatiei.

Poate prepara apa calda menajera?

Cazanul nu prepara direct apa calda menajera. Pentru ACM poate fi integrat intr-o instalatie cu boiler termoelectric.

Ce cos de fum este necesar pentru Ferroli JAR 40?

Pentru modelul JAR 40 sunt indicate orientativ un diametru intern al cosului de 200 mm si o inaltime de 9-10 m. Racordul de evacuare al cazanului are 179 mm. Dimensionarea finala trebuie facuta in functie de instalatia concreta.

Care este temperatura minima pe retur?

Temperatura minima pe retur pentru Ferroli JAR 40 este de 60°C.
