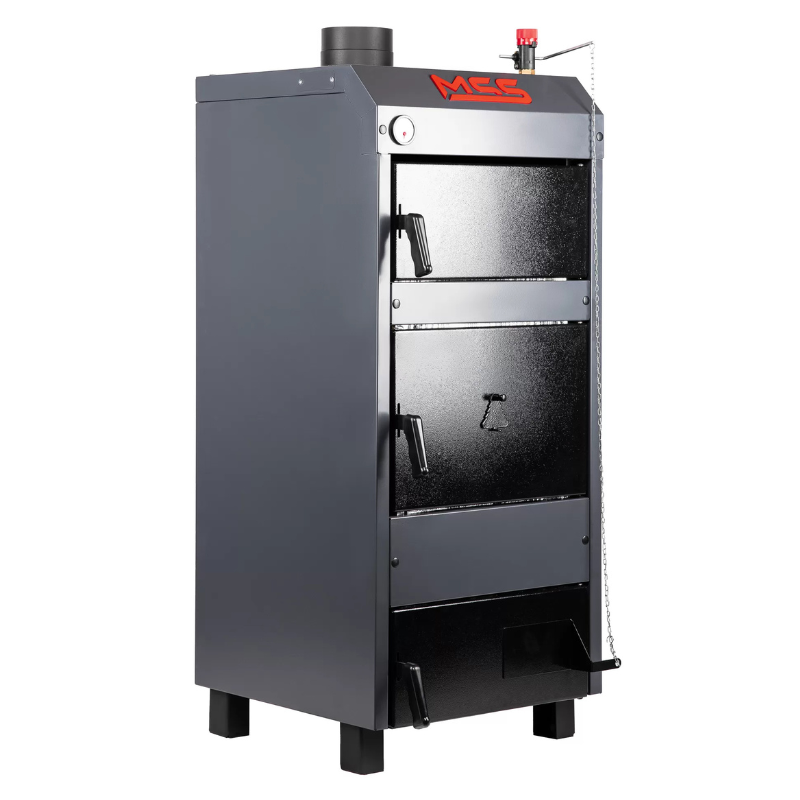

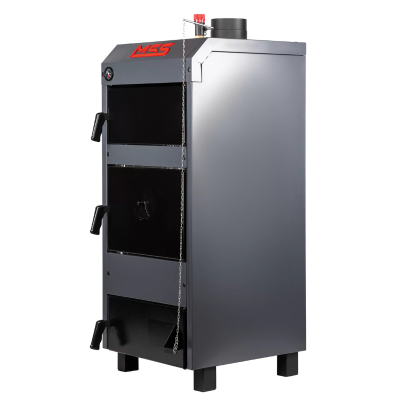

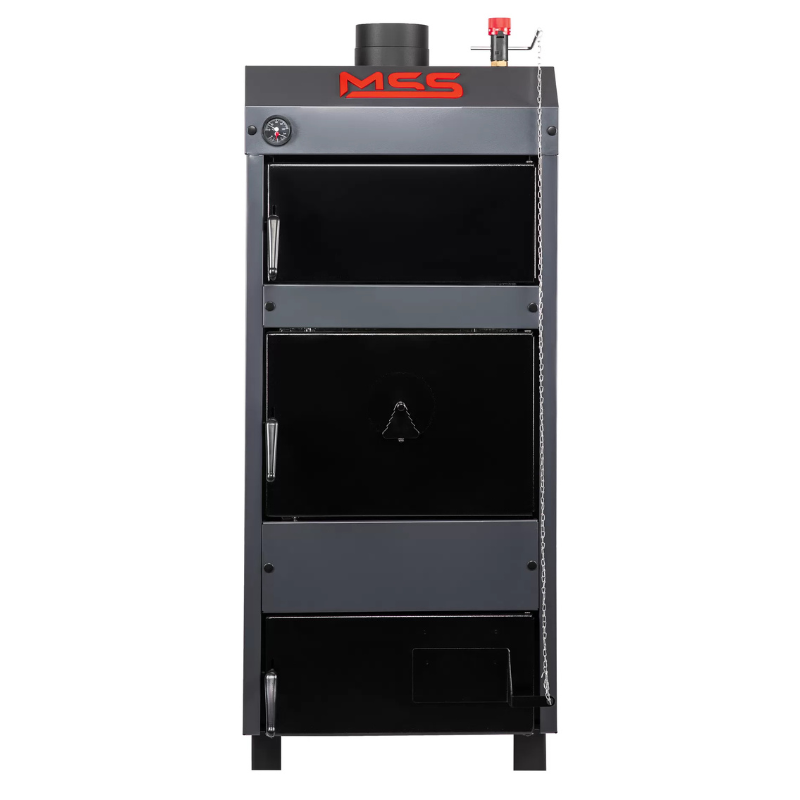

Centrala pe lemne Miklos Steel ECO Plus 40 kW

Avantajele centralei Miklos Steel ECO Plus 40 kW

• Putere termica maxima de 40 kW
• Putere termica nominala de 37 kW
• Constructie din otel
• Pereti de 5 mm in zona camerei de ardere
• Pereti de 3 mm in zona schimbatorului de caldura
• Camera de ardere de 500 x 430 x 450 mm
• Combustibil cu lungime de pana la 430 mm
• Volum de apa al cazanului de 76 litri
• Regulator automat de tiraj inclus
• Termomanometru inclus
• Sertar pentru cenusa inclus
• 4 placi de ghidaj fum incluse
• Gratar racit cu apa
• Clasa energetica A+
• Indice de eficienta energetica 106
• Randament cazan 78,1%

Constructie din otel pentru instalatii de incalzire centrala

Miklos Steel ECO Plus 40 este construit dintr-o manta exterioara si una interioara realizate din tabla de otel sudata. Corpul cazanului este prevazut cu izolatie termica si manta exterioara de protectie.

Zona camerei de ardere are pereti cu grosimea de 5 mm, iar peretii schimbatorului de caldura au grosimea de 3 mm.

Cazanul poate fi utilizat in instalatii de incalzire cu circulatie naturala sau in sisteme cu circulatie fortata prin intermediul unei pompe.

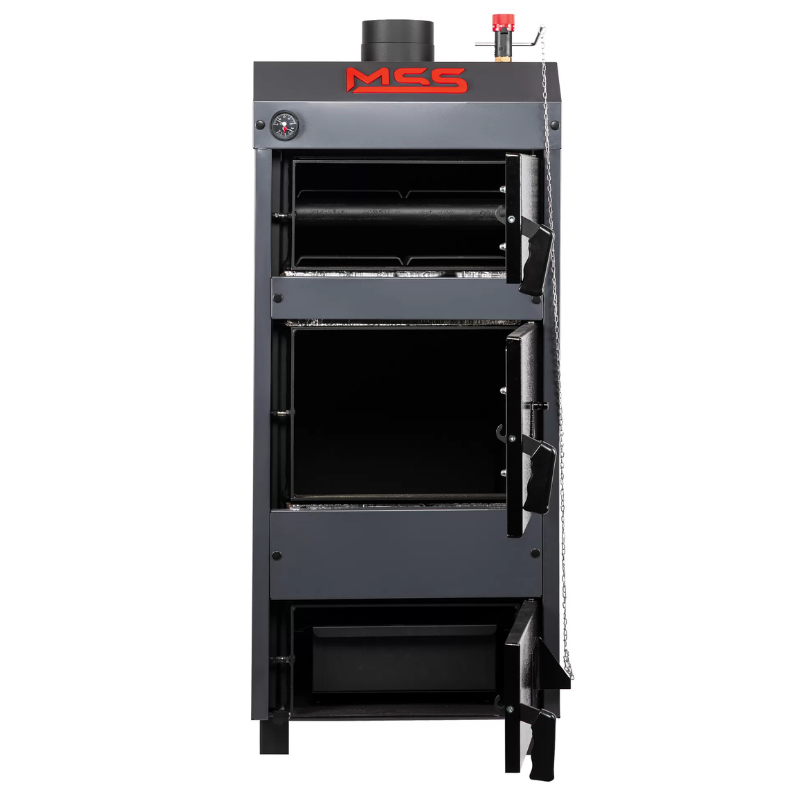

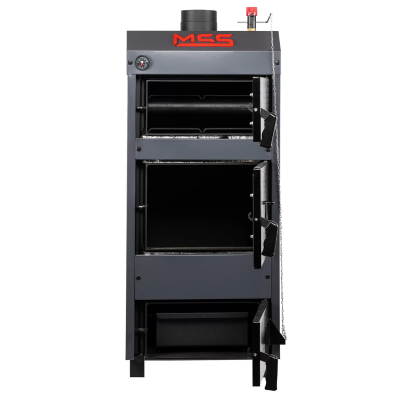

Camera de ardere si lungimea combustibilului

Camera de ardere a modelului ECO Plus 40 are dimensiunile de 500 x 430 x 450 mm.

Lungimea maxima a combustibilului introdus in focar este de 430 mm, aspect important pentru pregatirea lemnului si organizarea stocului de combustibil.

Cazanul este prevazut cu o usa de alimentare de dimensiuni mari, care faciliteaza accesul la camera de combustibil.

Combustibil pentru Miklos Steel ECO Plus 40

Miklos Steel ECO Plus 40 poate fi utilizat ca centrala termica pe lemne si este proiectat pentru arderea combustibililor solizi compatibili.

Pentru lemn este indicata o umiditate de aproximativ 20-22%. Utilizarea combustibilului corespunzator pregatit contribuie la mentinerea unei arderi stabile si la limitarea depunerilor in interiorul cazanului.

Pe langa lemn, cazanul poate utiliza brichete din paie, brichete din rumegus, brichete din resturi de floarea-soarelui si biomasa nelemnoasa compatibila, cu respectarea conditiilor de umiditate si putere calorica prevazute pentru fiecare combustibil.

Consum recomandat de combustibil

Pentru modelul Miklos Steel ECO Plus 40 sunt indicate urmatoarele cantitati de combustibil solid pe ora:

• Lemn: 9-10 kg/h
• Brichete din paie: 9-10 kg/h
• Brichete din resturi de floarea-soarelui: 7-8 kg/h
• Brichete din rumegus: 7-8 kg/h

Consumul efectiv depinde de puterea calorica si umiditatea combustibilului, necesarul termic al cladirii, tirajul cosului, reglajele centralei si modul de exploatare.

Gratar racit cu apa

Camera de ardere este prevazuta cu gratar racit cu apa, realizat din teava si integrat in circuitul cazanului.

Aceasta constructie permite circulatia agentului termic inclusiv prin zona gratarului si face parte din suprafata activa de schimb termic a centralei.

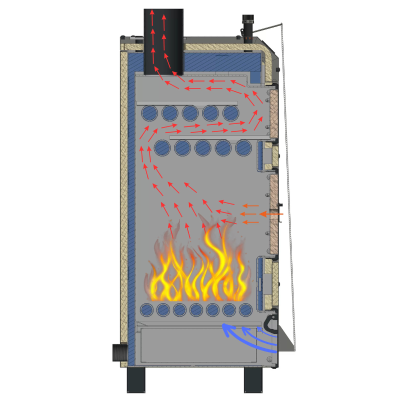

Drumuri convective si placi de ghidaj fum

Gazele rezultate in urma arderii sunt conduse prin drumurile convective ale cazanului inainte de evacuarea catre cosul de fum.

Cele 4 placi de ghidaj fum directioneaza gazele arse prin zona schimbatorului de caldura si pot fi demontate pentru operatiunile de curatare si intretinere.

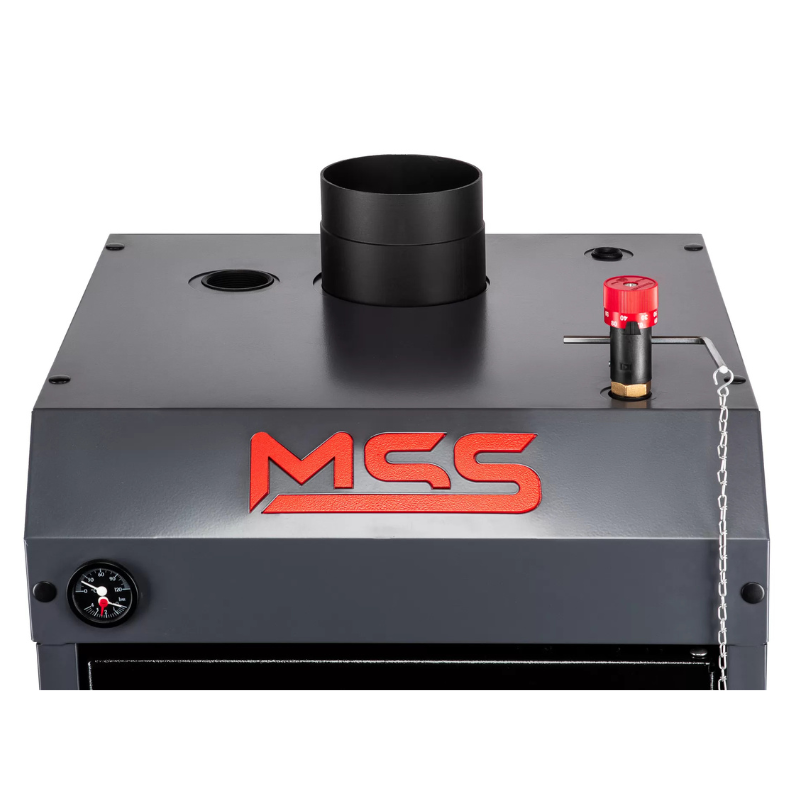

Regulator automat de tiraj inclus

Regulatorul termostatic automat de tiraj este inclus in echiparea standard a centralei Miklos Steel ECO Plus 40.

Regulatorul actioneaza clapeta de admisie a aerului de combustie si controleaza cantitatea de aer introdusa in focar in functie de temperatura agentului termic.

Prin controlul admisiei de aer, regulatorul adapteaza intensitatea arderii pentru mentinerea temperaturii setate.

Termomanometru inclus

Centrala este livrata cu termomanometru, utilizat pentru urmarirea temperaturii si presiunii agentului termic din cazan.

Monitorizarea acestor valori este importanta pentru exploatarea corecta a instalatiei si pentru verificarea periodica a parametrilor de functionare.

Temperatura de functionare 70-85°C

Temperatura recomandata a agentului termic din cazan trebuie mentinuta in intervalul 70-85°C.

Temperatura maxima admisa a agentului termic este de 90°C.

Temperatura apei pe retur trebuie mentinuta la minimum 60°C.

Temperatura minima pe retur de 60°C

Temperatura agentului termic pe retur nu trebuie sa scada sub 60°C. Functionarea cazanului sub aceasta temperatura favorizeaza aparitia condensului si depunerilor in camera de ardere.

Pentru mentinerea temperaturii corespunzatoare pe retur, instalatia poate fi configurata cu vana de amestec sau cu un sistem de recirculare comandat termostatat, in functie de proiectul instalatiei.

Presiune maxima de lucru de 2 bar

Presiunea maxima de lucru admisa pentru Miklos Steel ECO Plus 40 este de 2 bar.

• Presiune maxima de lucru: 2 bar
• Presiune de proba: 4 bar
• Temperatura maxima agent termic: 90°C

Instalatia trebuie prevazuta cu elementele de siguranta corespunzatoare presiunii maxime de functionare a cazanului.

Utilizare in sisteme de incalzire inchise sau deschise

Miklos Steel ECO Plus poate fi racordat atat la un sistem de incalzire inchis, cat si la un sistem de incalzire deschis.

In cazul unui sistem inchis trebuie prevazute elementele de siguranta, pompa de recirculare si vasul de expansiune dimensionat corespunzator instalatiei.

Pentru sistemele cu circulatie gravitationala se utilizeaza configuratia hidraulica specifica unui sistem deschis.

Integrare intr-o instalatie cu puffer

Miklos Steel ECO Plus 40 poate fi integrata intr-o instalatie de incalzire prevazuta cu puffer.

Pufferul permite acumularea energiei termice produse de centrala si utilizarea acesteia ulterior de circuitul de incalzire.

Capacitatea pufferului trebuie stabilita in functie de puterea cazanului, necesarul termic al cladirii, volumul instalatiei si modul de exploatare.

Utilizarea cu boiler pentru apa calda menajera

Miklos Steel ECO Plus 40 poate fi integrata intr-o instalatie cu boiler pentru prepararea apei calde menajere.

Apa calda menajera nu se prepara direct in cazan. Pentru aceasta functie este necesara utilizarea unui boiler sau a unui schimbator de caldura integrat corespunzator in instalatie.

Daca analizezi si alte centrale termice pe lemne clasice, sunt importante puterea nominala, dimensiunea focarului, lungimea lemnului, tirajul necesar si conditiile instalatiei.

Cosul de fum pentru Miklos Steel ECO Plus 40

Miklos Steel ECO Plus 40 are un racord pentru cos de fum cu diametrul de 150 mm si necesita un tiraj la baza cosului cuprins intre 16 si 25 Pa.

Cosul trebuie sa fie izolat, prevazut cu posibilitate de inspectie si curatare si dimensionat astfel incat sa asigure tirajul necesar functionarii centralei.

Racordarea dintre cazan si cos trebuie realizata pe un traseu cat mai scurt, iar diametrul burlanului nu trebuie sa fie mai mic decat diametrul racordului cazanului.

Racord evacuare gaze arse de 150 mm

Diametrul racordului pentru evacuarea gazelor arse este de 150 mm.

Temperatura gazelor arse la cos pentru modelul ECO Plus 40 este de aproximativ 242°C.

Cosul trebuie dimensionat si executat astfel incat sa asigure evacuarea corecta a gazelor arse si tirajul necesar cazanului.

Inaltimea si configurarea cosului de fum

Cosul de fum trebuie dimensionat in functie de puterea centralei si de caracteristicile cladirii.

Pentru cosul termoizolat este indicata o inaltime minima de 8,5 m de la podea, luand in calcul si pozitia acoperisului, panta acestuia si amplasarea fata de constructiile din apropiere.

Racordarea la cos trebuie realizata pe cel mai scurt traseu posibil, iar conducta orizontala nu trebuie sa depaseasca aproximativ 1,5 m si trebuie sa aiba o panta ascendenta spre cos de minimum 15°.

Aer necesar pentru ardere

Camera tehnica trebuie sa asigure permanent aerul necesar procesului de ardere.

Pentru modelul Miklos Steel ECO Plus 40 este indicat un necesar de aer de aproximativ 60 m³/h.

Admisia aerului proaspat trebuie mentinuta libera si nu trebuie obturata in timpul functionarii centralei.

Instalarea centralei Miklos Steel ECO Plus 40

Centrala trebuie instalata intr-un spatiu in care este posibila racordarea corespunzatoare la cosul de fum si la sistemul de incalzire.

Camera tehnica trebuie sa fie curata, uscata si bine ventilata. Amplasarea cazanului in camere de locuit sau in holuri de acces este interzisa.

Instalarea trebuie realizata pe o suprafata stabila si necombustibila, cu respectarea distantelor fata de materialele inflamabile.

Distante fata de materialele combustibile

• Spate: minimum 400 mm
• Lateral stanga/dreapta: minimum 400 mm
• Tavan: minimum 1500 mm
• Fata centralei: minimum 1000 mm
• Podea inflamabila: minimum 800 mm

Combustibilul si alte materiale inflamabile trebuie depozitate in afara zonelor de siguranta din jurul centralei.

Curatare si intretinere

Curatarea periodica contribuie la mentinerea schimbului termic si la functionarea corecta a cazanului.

Depunerile formate pe peretii interiori si pe schimbatorul de caldura pot fi indepartate cu un razuitor. Pentru mentinerea randamentului este recomandata curatarea cazanului de cel putin 2-3 ori in perioadele de utilizare, in functie de nivelul depunerilor.

Gratarul racit cu apa, drumurile de fum si zona inferioara trebuie mentinute curate, iar cenusa trebuie evacuata periodic din sertarul dedicat.

Inainte de fiecare pornire este recomandata verificarea camerei de ardere si a colectorului de zgura.

Ce contine echiparea standard

• Centrala Miklos Steel ECO Plus 40 kW
• Regulator automat de tiraj - 1 buc.
• Termomanometru - 1 buc.
• Placi de ghidaj fum - 4 buc.
• Sertar pentru cenusa - 1 buc.
• Instructiuni de instalare, punere in functiune, utilizare si intretinere

Ce trebuie verificat inainte de cumparare

• Necesarul termic: centrala are putere maxima de 40 kW si putere nominala de 37 kW; dimensionarea trebuie facuta in functie de necesarul termic al cladirii.
• Combustibil: poate utiliza lemn si combustibili solizi compatibili.
• Lungimea maxima a combustibilului: 430 mm.
• Dimensiunile focarului: 500 x 430 x 450 mm.
• Temperatura de functionare: 70-85°C.
• Temperatura minima pe retur: 60°C.
• Presiune maxima de lucru: 2 bar.
• Cosul de fum: trebuie sa asigure un tiraj de 16-25 Pa.
• Racord cos: 150 mm.
• Racord tur/retur: 2".
• Regulator automat de tiraj: inclus in echiparea standard.
• Termomanometru: inclus in echiparea standard.
• Aer necesar arderii: aproximativ 60 m³/h.
• Spatiul tehnic: trebuie sa fie ventilat si sa respecte distantele de siguranta.
• Montajul: instalarea si punerea in functiune trebuie realizate de personal autorizat.

Specificatii tehnice Miklos Steel ECO Plus 40 kW

Putere si eficienta

• Putere termica maxima: 40 kW
• Putere termica nominala: 37 kW
• Randament cazan: 78,1%
• Eficienta sezoniera: 75,1%
• Clasa de eficienta energetica: A+
• Indice de eficienta energetica: 106
• Clasa cazan conform EN 303-5: 3

Combustibil si camera de ardere

• Combustibil: lemn, brichete din paie, biomasa nelemnoasa compatibila
• Lungime maxima combustibil: 430 mm
• Dimensiuni focar: 500 x 430 x 450 mm
• Grosime perete camera de ardere: 5 mm
• Grosime perete schimbator de caldura: 3 mm
• Gratar: racit cu apa

Agent termic si functionare

• Volum apa cazan: 76 litri
• Temperatura recomandata de functionare: 70-85°C
• Temperatura maxima agent termic: 90°C
• Temperatura minima pe retur: 60°C
• Presiune maxima de lucru: 2 bar
• Presiune de proba: 4 bar

Cos de fum

• Racord cos de fum: 150 mm
• Tiraj necesar la baza cosului: 16-25 Pa
• Temperatura gaze arse la cos: 242°C
• Inaltime minima indicata pentru cos termoizolat: 8,5 m de la podea

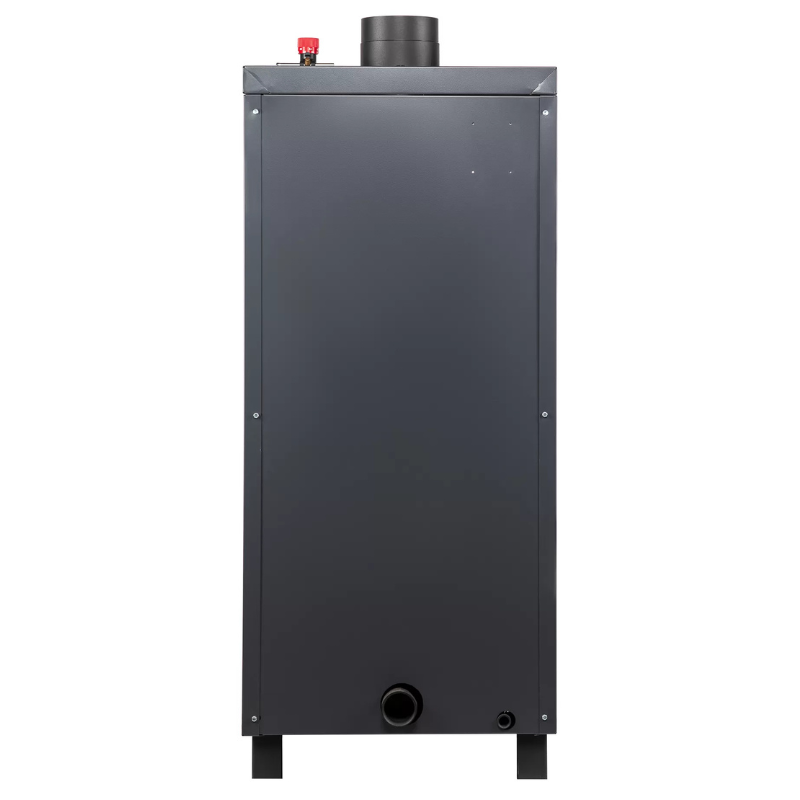

Racorduri

• Racord tur/retur: 2"
• Racord senzor temperatura: 1/2"
• Racord regulator tiraj: 3/4"
• Racord umplere/golire: 1/2"

Echipare standard

• Regulator automat de tiraj: inclus
• Termomanometru: inclus
• Placi ghidaj fum: 4 buc.
• Sertar cenusar: inclus

Dimensiuni si greutate

• Inaltime: 1460 mm
• Latime: 585 mm
• Adancime: 705 mm
• Greutate: 265 kg

Intrebari frecvente despre Miklos Steel ECO Plus 40 kW

Ce putere are Miklos Steel ECO Plus 40?

Centrala are o putere termica maxima de 40 kW si o putere termica nominala de 37 kW.

Ce lungime pot avea lemnele?

Lungimea maxima a combustibilului pentru modelul ECO Plus 40 este de 430 mm.

Ce dimensiuni are camera de ardere?

Camera de ardere are dimensiunile de 500 x 430 x 450 mm.

Regulatorul de tiraj este inclus?

Da. Miklos Steel ECO Plus 40 este livrata cu regulator automat de tiraj.

Termomanometrul este inclus?

Da. Termomanometrul face parte din echiparea standard a centralei.

Ce combustibil poate utiliza Miklos Steel ECO Plus 40?

Centrala poate functiona pe lemn si poate utiliza si combustibili solizi compatibili precum brichete din paie, brichete din rumegus sau biomasa nelemnoasa.

Ce temperatura trebuie mentinuta pe retur?

Temperatura agentului termic pe retur trebuie mentinuta la minimum 60°C, pentru limitarea condensului si a depunerilor in cazan.

Ce cos de fum este necesar?

Centrala are un racord de evacuare de 150 mm si necesita un tiraj la baza cosului de 16-25 Pa. Cosul trebuie dimensionat si executat corespunzator instalatiei.

Poate fi conectata la un puffer?

Da. Miklos Steel ECO Plus 40 poate fi integrata intr-o instalatie cu puffer, dimensionat in functie de puterea cazanului si caracteristicile sistemului de incalzire.

Poate prepara apa calda menajera?

Cazanul nu prepara direct apa calda menajera. Pentru ACM poate fi integrat in instalatie un boiler sau un schimbator de caldura dedicat.
